Atlas カートリッジ充填システム

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

6. シリンダーロッドが、カートリッジの底辺に接触するまで、シリンダープレートマウントの二つのネジを緩め、シリンダーア

ッセンブリの高さを調整します。アッセンブリの位置が決まったら、シリンダープレートの取り付けネジを図2に従って締

めます。

セットアップ（続き）

7. 電源スイッチをオフの位置にします。

8. シリンダーを手で元に戻します。ここでカートリッジをピストンが挿入されているものと交換します。ピストンがカートリ

ッジ先端まで押し込まれていることを確認してください。

9. 電源スイッチをSETUPの位置にします。

10.図3に示されているように、ピストンの内側の突起部分にシリンダーロッドの先端が触れるまで、シリンダーを手で伸ば

します。

図2

図3

Atlas カートリッジ充填システム

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

11.ピストン感知スイッチのネジを緩め、Piston DetectedのLEDが点

灯するまで、垂直に微調整していきます。LEDが点灯する垂直方向

の範囲に注意してください。センサーをその範囲の中間点に合わせ

ます。そして調整が終了したらネジを締めます。この時、ネジを締めた

後も、図4のようにLEDが点灯していることを確認しください。

セットアップ（続き）

図4

感知範囲上端

感知範囲の中央部

感知範囲下端

スイッチ

移動範囲

位置決めネジ

Atlas カートリッジ充填システム

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

セットアップ（続き）

12.シリンダーを手で元に戻します。Piston DetectのLEDは消灯します。

13.電源スイッチをオフの位置にします。

14.カートリッジ充填装置とメインエアー供給を接続します。

15.電源スイッチをオンの位置にします。

16.エアー圧レギュレーターを0.03〜0.06MPa (0.34〜0.55bar / 5〜8psi) に

設定します。

17.マニュアルモードで必要量をカートリッジに充填してください。カートリッジ充填

システムは、カートリッジが正しく設置されていれば、STARTボタンを押すとすぐ

に充填を開始します。マニュアルモードでは、ピストンを確認するためにシリンダ

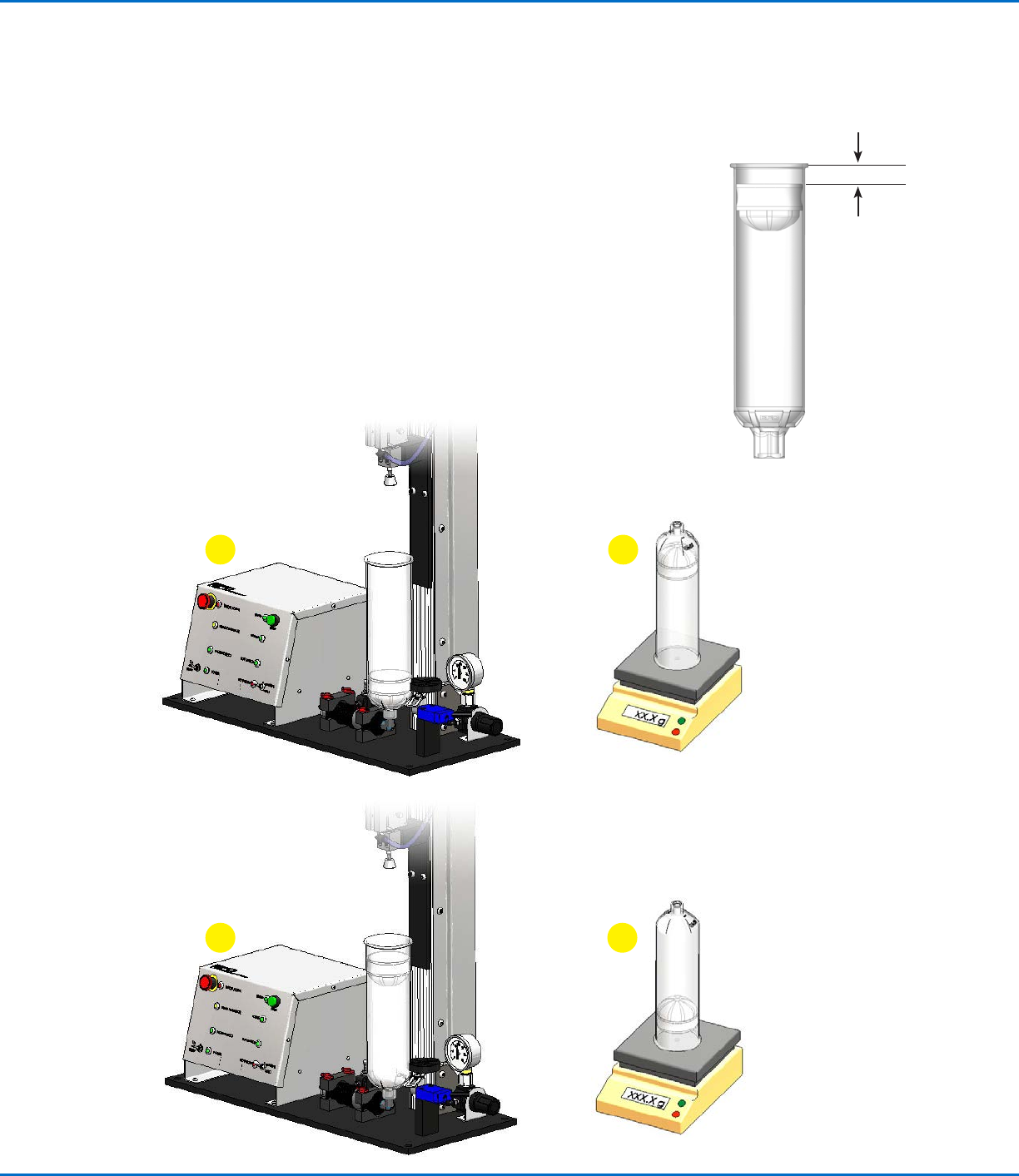

ーが伸びることはありません。図5に示されるように、ご希望の重量になるまで、

充填を何回か停止しながらカートリッジの重量を測ってください。

注意:カートリッジの上端から1/2インチ (約12.7mm) 空けた位置までが最大

充填量となります。それ以上充填しないようご注意ください。

12.7 mm (0.500")

最小

図6

図5

c d
