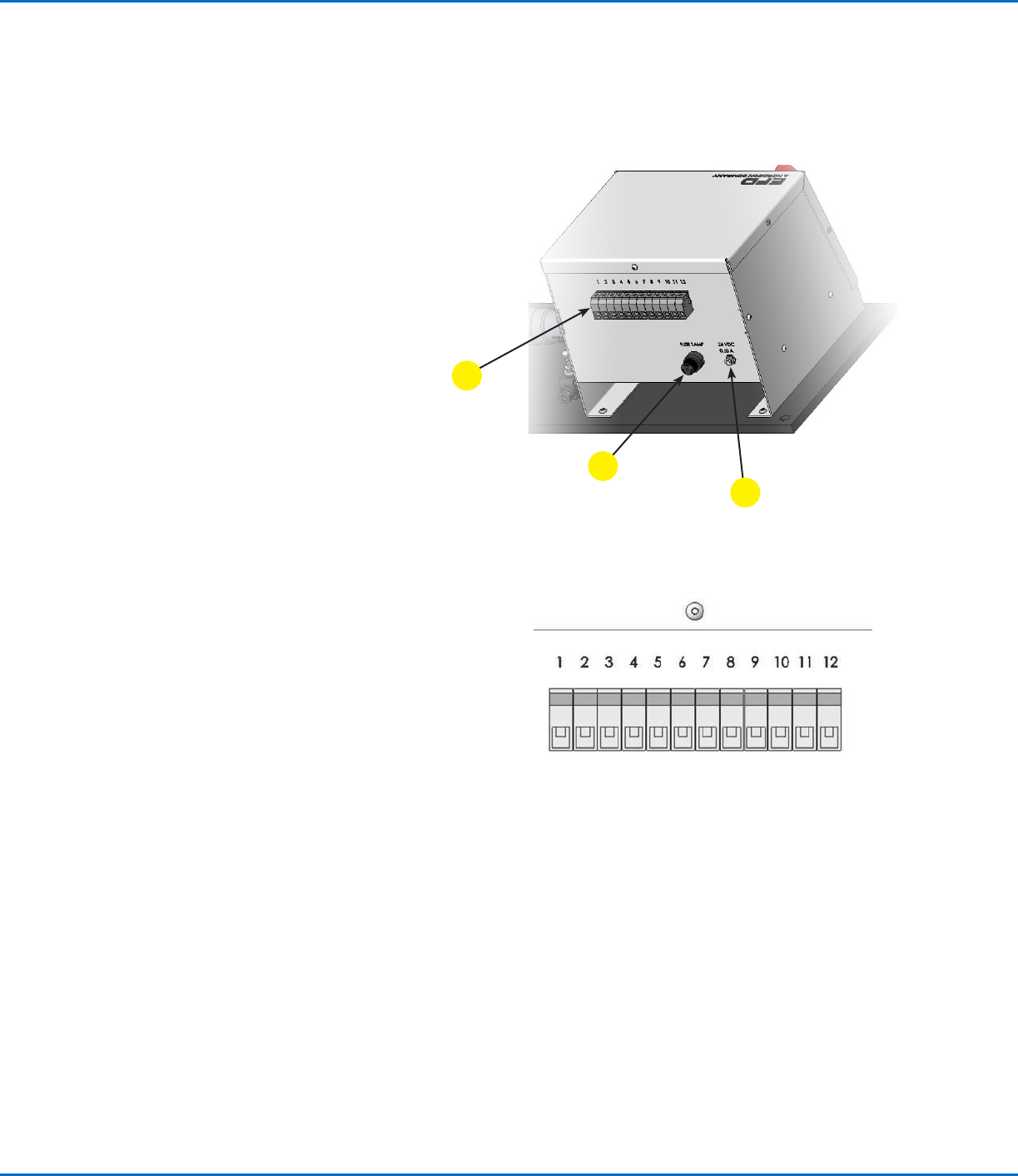

コントローラー背面パネル
a. I/O端子 — コントローラーと装置のその他のパーツとの間
の電気信号を接続します。この図にはケーブルは示されてい
ません。
b. ヒューズ250V、スローブロー、1A、3AGガラス管ヒューズ
c. 電源入力ジャック — DC24V電源入力用ジャックを差し、
ねじ込みます。SwitchcraftS760Kプラグあるいは同等の
ものを使 用してください 。
背面パネルの端子
1. カートリッジ感知スイッチ +DC24V出力
2. カートリッジなし信号入力
3. カートリッジ感知信号入力
4. ピストン感知信号入力
5. 磁気スイッチ+DC24V出力
6. ピストンなし信号入力
7. トップスイッチ信号入力
8. 主ソレノイドオン 信 号 出力
9. シリンダー下降コマンド信号出力
10. 充填コマンド（バルブ開放）出力
11. シリンダー上昇コマンド出力
12. センサー及びソレノイドDC接地出力
a
b
c
各機能部品（続き）
Atlas カートリッジ充填システム
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

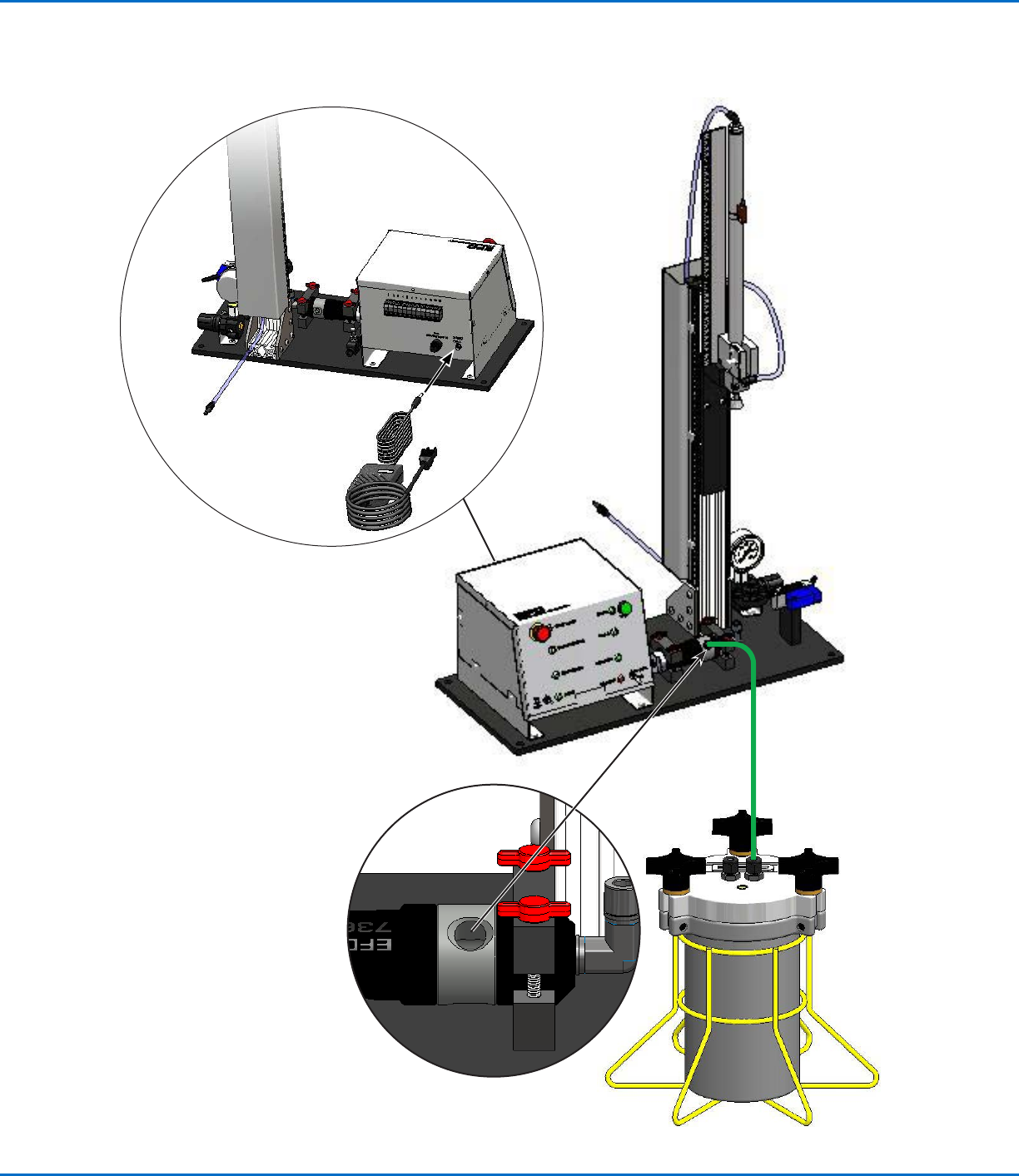

設置
7.0 bar
(100 psi)
Atlas カートリッジ充填システム
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
セットアップ
• 主電源を切り、エアー入力のない状態、あるいは元圧を切った状
態で 開始します。
• シリンダーマウントブロックと押し出し部の先 端の位置が 揃うよ
う、シリンダープレートマウントの2つのネジを緩め、シリンダーア
ッセンブリの高さを調整してから、取り付けネジを締めます。
所望のサイズのカートリッジを装置に設置するには：

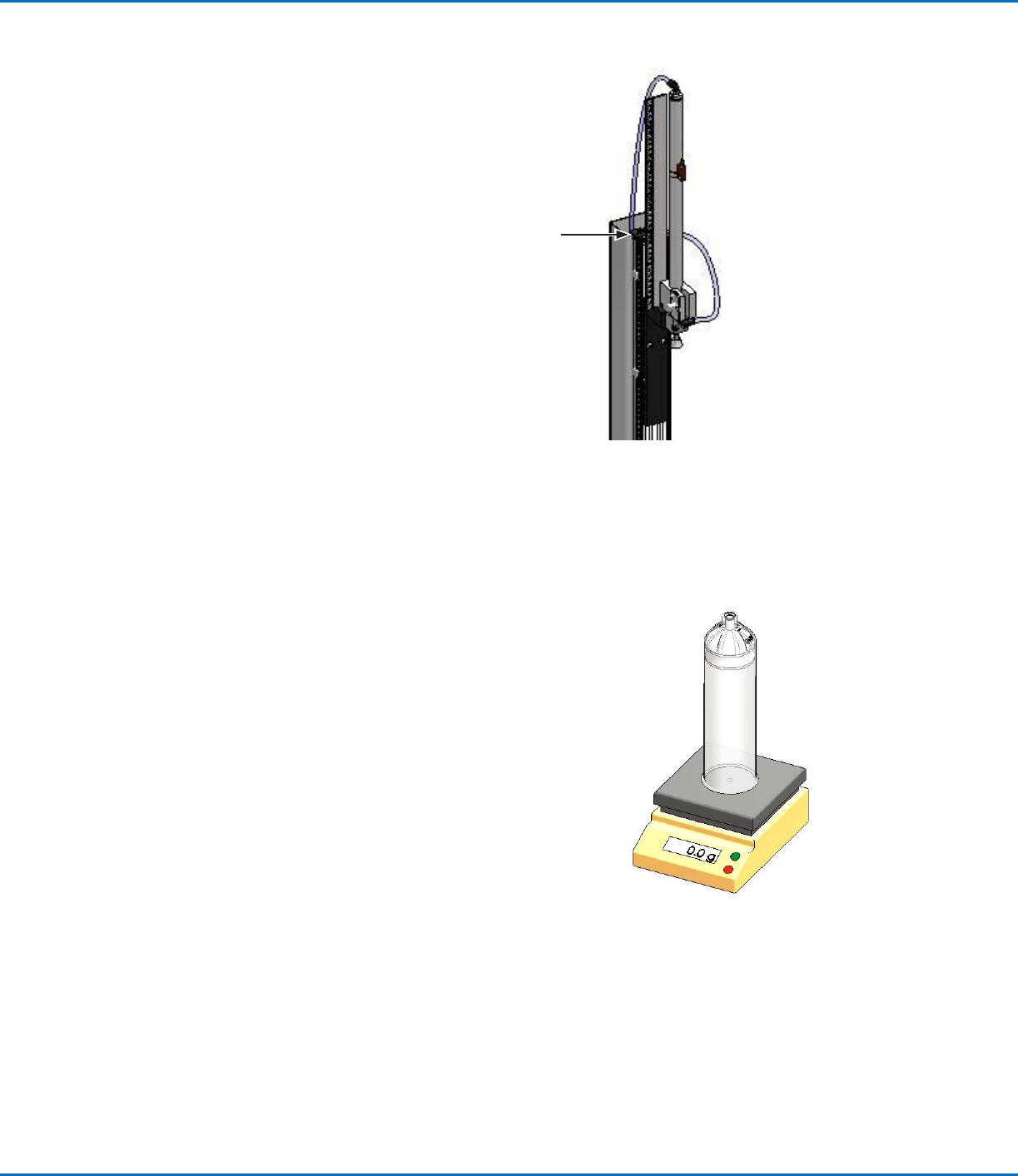

1. 図1のように、ピストンを挿入した空のカートリッジの重さを
量ります。
2. AUTO/MANUALスイッチを、マニュアルの位置（上）にして
ください 。
3. ピストンが挿入されていないカートリッジを設置します。
4. 電源スイッチをオンの位置にします。
5. No PistonのLEDが点滅するまで、シリンダーロッドを手で
伸ばします。
No PistonのLEDが点灯したらすぐに停止してください。
図1
