Atlas カートリッジ充填システム
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
セ ッ ト ア ッ プ （ 続 き ）
18.電源スイッチの位置をオフにし、エアー供給を外します。
19.電源スイッチをSETUPの位置にします。
20.図7で示すように、フル充填されたカートリッジ内のピストンにシリンダーが接触するまで、手でシリンダーを伸ば
します。
21.Top SwitchのLEDが点灯するまで、上部の磁気スイッチを調整します。
22.手でシリンダーを元に戻します。上部のスイッチLEDが消灯します。
23.電源スイッチををオフの位置にします。
24.Auto/Manualスイッチを、Autoに（下）します。
25.電源スイッチをオンの位置にしてください。
26.これでカートリッジ充填システムが、自動モードで充填を開始する設定ができました。
図7
作業上のヒント
• 液剤の飛散を避けるため、カートリッジがエルボー継手にしっかりと接続されているかを確認してください。
• 定量充填を実現するために、カートリッジの設置時は、毎回同じ回数を回してエルボー継手に取り付けます。
Atlas カートリッジ充填システム
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
予防保全
本製品を継続的に問題なくご使用していただくために、ノードソンEFDは、予防保全として下記の確認を行うことを推奨して
います。
• システム部品の修理を行う際には必ず、事前に装置の電源を切って、エアー圧を解放してから行ってください。
• チューブが継手の接続部に適切に接続されているかどうか定期的に確認して、必要に応じて正しく固定して下さい。
• チューブに亀裂や汚染がないか確認し、必要に応じてチューブを交換して下さい。
• 全ての配線接続が緩んでないか確認し、必要に応じて締め付けて下さい。
• ディスペンスバルブの吐出口に接続されたエルボー継手が、エアーシリンダーロッドと垂直方向に中心が合っていること
を確認してください。合っていない場合、バルブを取り付けているボルトを緩めて、継手の中心合わせを行ってください。
一般的な洗浄方法
洗浄–アルコール系及び溶剤系の洗浄液や研磨剤が含まれる洗浄液のご使用は避けてください。
バルブの洗 浄
装置の分解、再組み立てに関しては、736HPA-NVシリーズバルブのメンテナンス・パーツガイドをご参照くださいwww.
nordsonefd.com/jpからダウンロードできます。

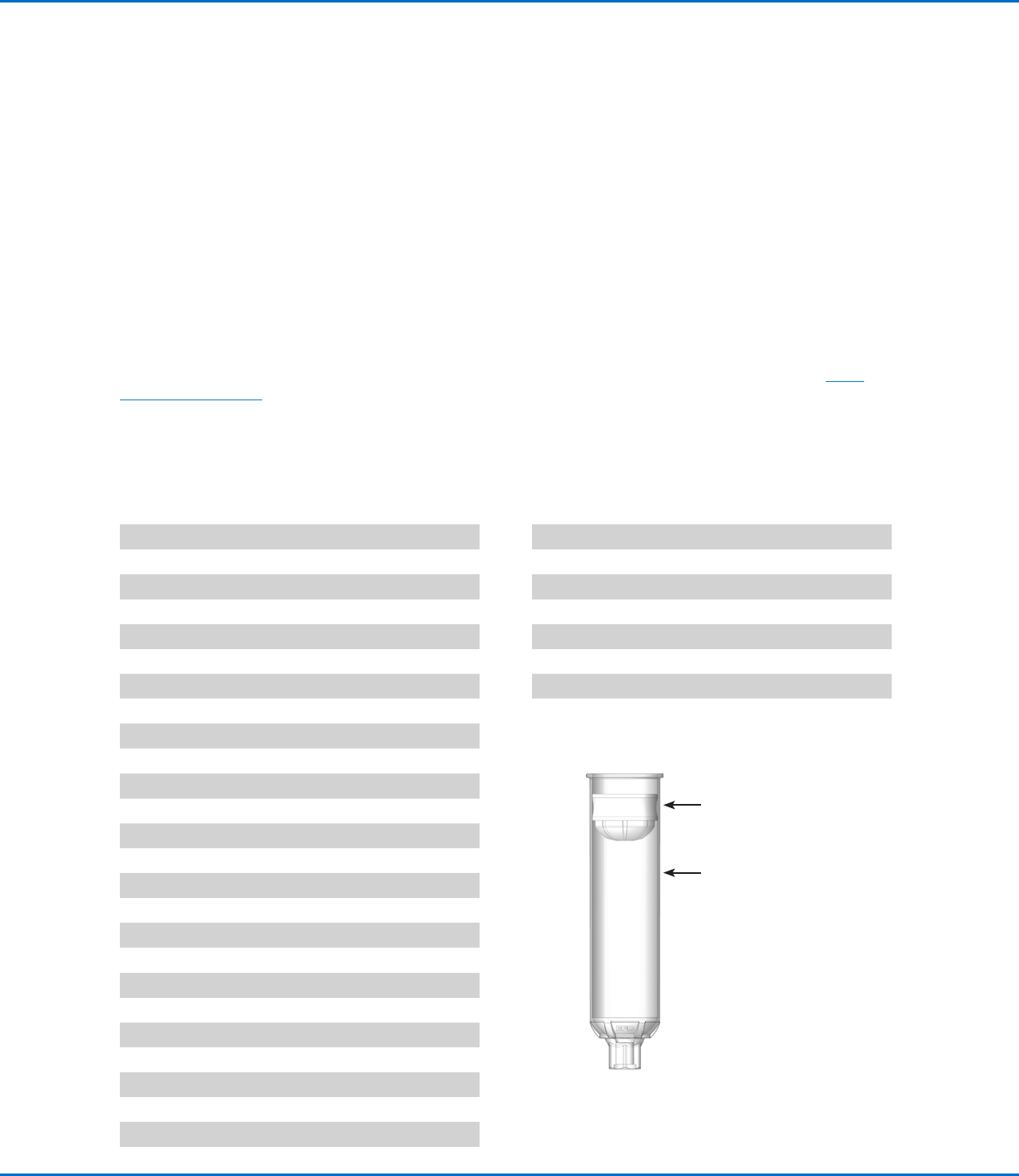

ピストン挿入済カートリッジ
ピストン挿入済透明カートリッジ
部品番号 サイズ 数量／箱
7012395 2.5  oz (75 mL) 250
7012404 6  oz (180 mL) 250
7012413 12  oz (360 mL) 250
7012418 20  oz (600 mL) 100
7014096 32  oz (960 mL) 100
ピストン挿入済アンバーカートリッジ
部品番号 サイズ 数量／箱
7012396 2.5  oz (75 mL) 250
7012405 6  oz (180 mL) 250
7012414 12  oz (360 mL) 250
7012738 20  oz (600 mL) 100
7014097 32  oz (960 mL) 100
ピストン挿入 済ブラックカートリッジ
部品番号 サイズ 数量／箱
7012397 2.5  oz (75 mL) 250
7012406 6  oz (180 mL) 250
7012415 12  oz (360 mL) 250
7013880 20  oz (600 mL) 100
7014099 32  oz (960 mL) 100
Optimum
™
カートリッジシステム
ピストン挿入済カートリッジ
ピストン挿入済グリーンカートリッジ
部品番号 サイズ 数量／箱
7014169 2.5  oz (75 mL) 250
7014172 6  oz (180 mL) 250
7014175 12  oz (360 mL) 250
7014178 20  oz (600 mL) 100
ピストン
Optimum
カ ートリッジ
Atlas カートリッジ充填システム
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

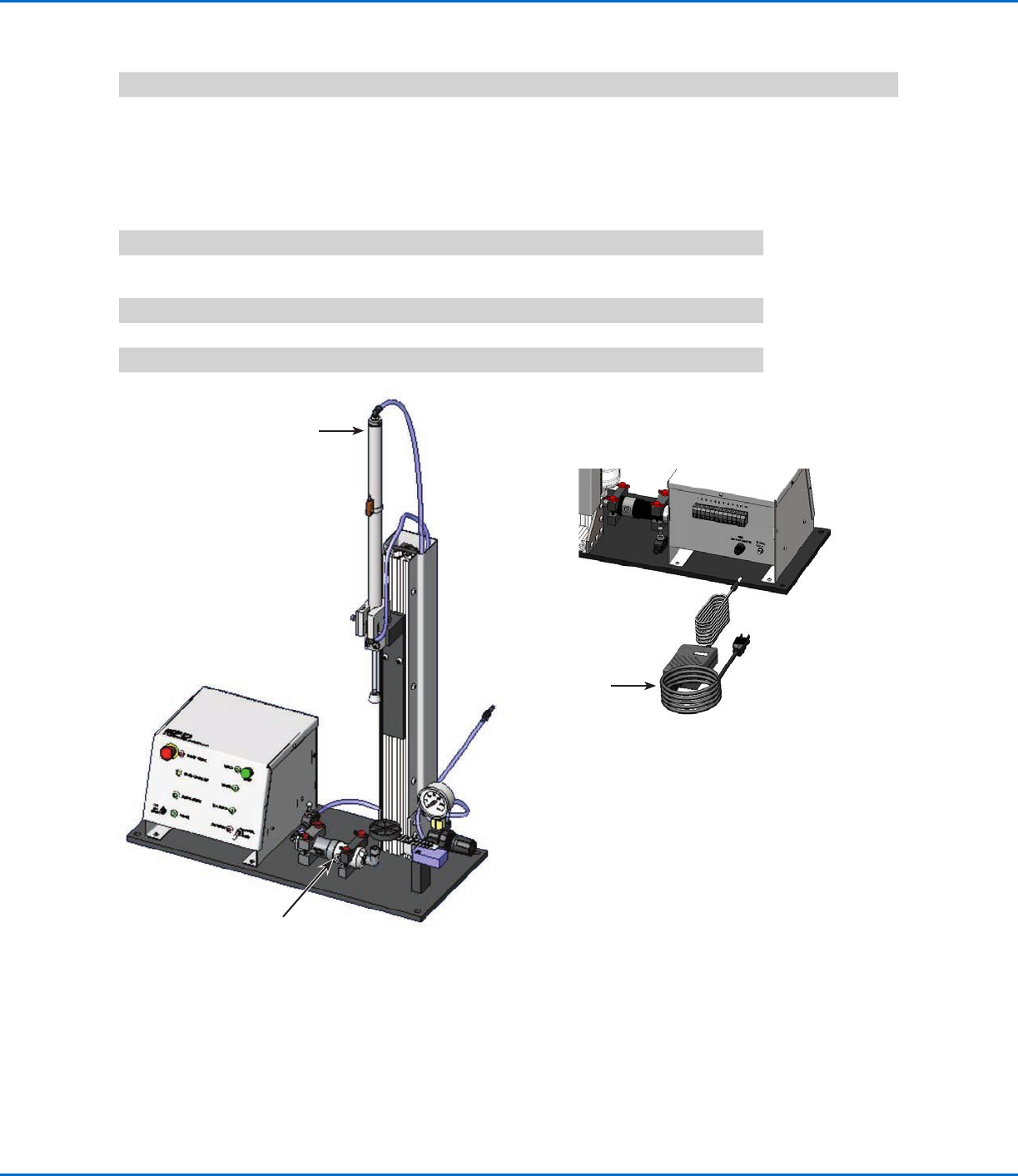

パーツ番号
部品番号 説明
7014123 Atlas カートリッジ充填システム
交換用部品
項目 部品番号 説明
ここには 示さ
れていません
7022019 電源アダプター
1 7013449 736 HPA-NV（バルブ）
2 7015448 バルブスイッチ付エアーシリンダーアッセンブリ
3 7014872 ヨーロッパ用電源入力コードキット
2
1
3
