NPM-TT2 2018.0416
- 103 -

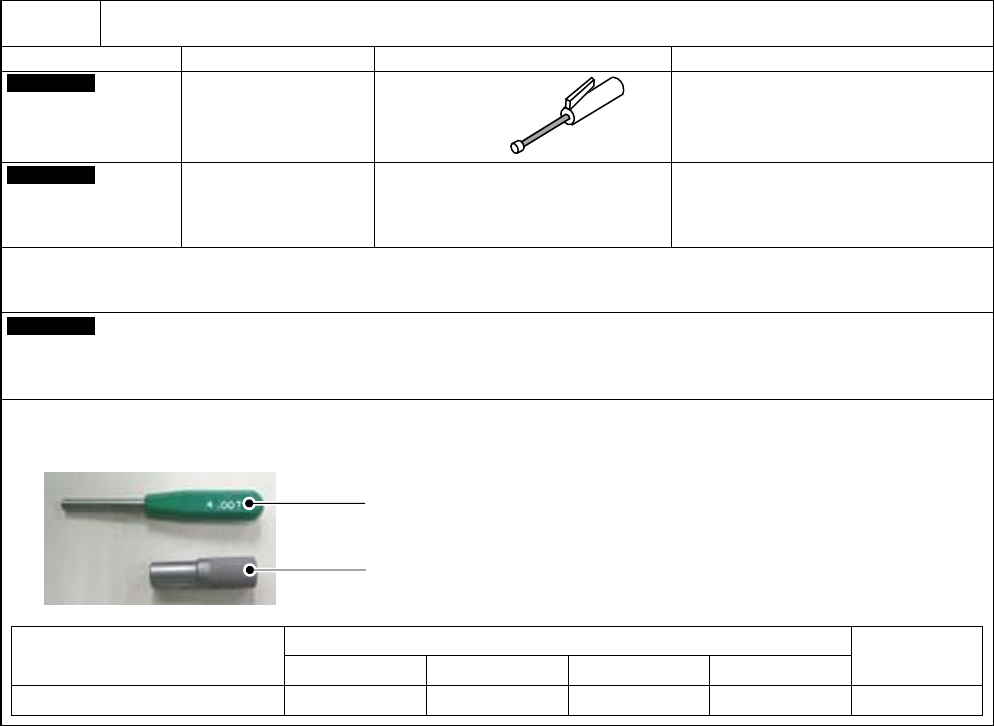

D-1
通过定期维修保养，保持设备状态。
选购件名称
用 途
内 容
备 注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与
NPM
系列
, AM100, CM602,
CM402, CM401, CM400, DT401,
DT400, CM232, CM212, CM101
为通
用品
注油组件
Customer
定期维护作业
贴装头用润滑脂
(
包括注油器
)
吸嘴清扫治具
(
孔径标尺
)
清扫用刷子
与
NPM
系列
, AM100
可以通用
维护治具
用于机器维护作业时等，定期加注润滑脂以及清扫作业。
购买第
1
台时需要。
Customer
吸嘴座清扫治具
: 12/ 8
吸嘴贴装头用
※
每条生产线需要
1
套。请根据贴装头构成进行选择。
※ 与
CM
系列的
12/ LS 8
吸嘴贴装头可以通用。
(
在泛用贴装头
(8
吸嘴
)
不可使用。
)
吸嘴座清扫治具
对象贴装头
孔・轴直径
NPM
系列
CM602-L CM101-D CM232-M
12/ 8
吸嘴贴装头用
12/
轻量
8
12/ LS 8 12/ LS 8 12 φ3 mm
吸嘴座内径清扫用
Z 轴转动轴外周清扫用
NPM-TT2 2018.0416
- 104 -

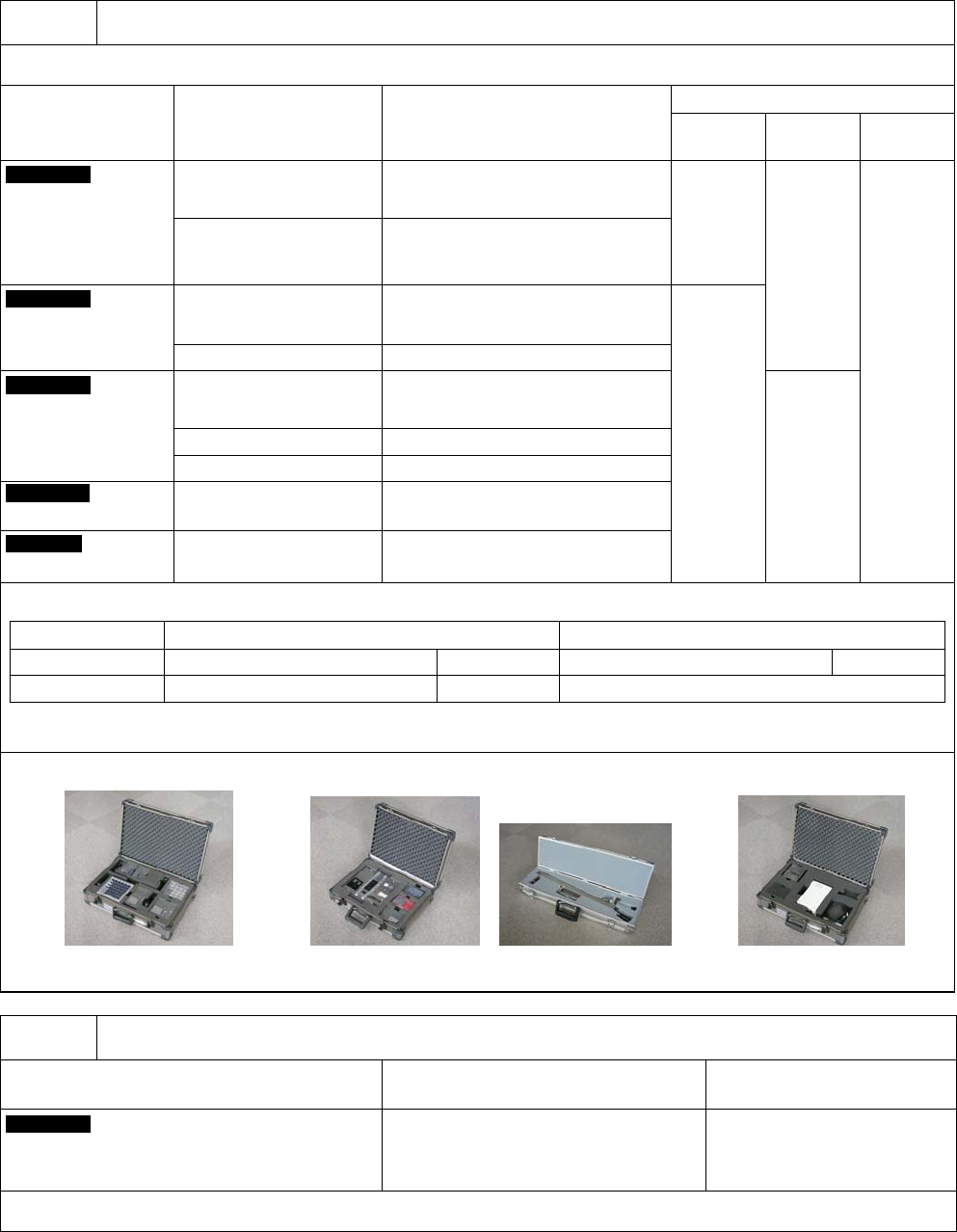

D-2
根据需要进行校准作业。
是贴装头用的各种调整用成套治具。
(
与
NPM-D3/ D2/ D
可通用
)
选购件名称
用 途
内 容
推荐治具
推
荐
校正
(
贴装头
交换后
)
所有的校
正
Customer
芯片元件实装的实装位置校
正和精度验证用
实装位置校正
(玻璃基板、治具芯片元件)
①
①＋②
①
＋
②
＋
③
＋
④ （⑤）
①精度验证用
成套治具
QFP 实装的实装位置校正和
精度验证用
治具元件、治具元件供给台、治具元件供
给托板、各贴装头用吸嘴
(153AS, 153,
184, 1001, 1003:
各 2 个)
Customer
贴装头交换时的校准用
･
治具站 治具元件
－
②标准校正成套
治具
吸着位置校准用 吸着位置高度校正治具
Customer
贴装高度校准用 贴装高度治具
－
③主体调整用成套
治具
线性照相机关系校准用 线性照相机治具
搭载负荷校准用 搭载负荷测定治具
Customer
面补正校准用
(PC
尺寸)
与 NPM-D3/ D2/ D 可通用
④面补正治具
Customer
面补正校准用
(M
尺寸)
与 NPM-W2/ W 可通用
⑤面补正治具
进行调整作业时，另外需要以下吸嘴。
(
所需的最少数量
)
治具芯片
(1005)
调整用
(
必须
)
0402R
调整用
(
推荐
)
※
2
8
吸嘴贴装头
230C (
或者
230CN)
吸嘴
8
个/贴装头
256C (
或者
256CN)
吸嘴
8
个/贴装头
3
吸嘴贴装头
1001 (
或者
1001N)
吸嘴
※
1
3
个/贴装头
－
※
1
①精度验证用成套治具中附属
1001
吸嘴
(2
个
)
。
※
2 0402 芯片贴装，需要 0402 用编带供料器或者薄型编带供料器。
各成套治具附属以下携带用盒子。
D-3
希望卸下和交换贴装头。
选购件名称
用 途
内 容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
是
NPM
系列专用。
精度验证用成套治具盒 标准校正成套治具盒 主体调整用成套治具盒
NPM-TT2 2018.0416
- 105 -

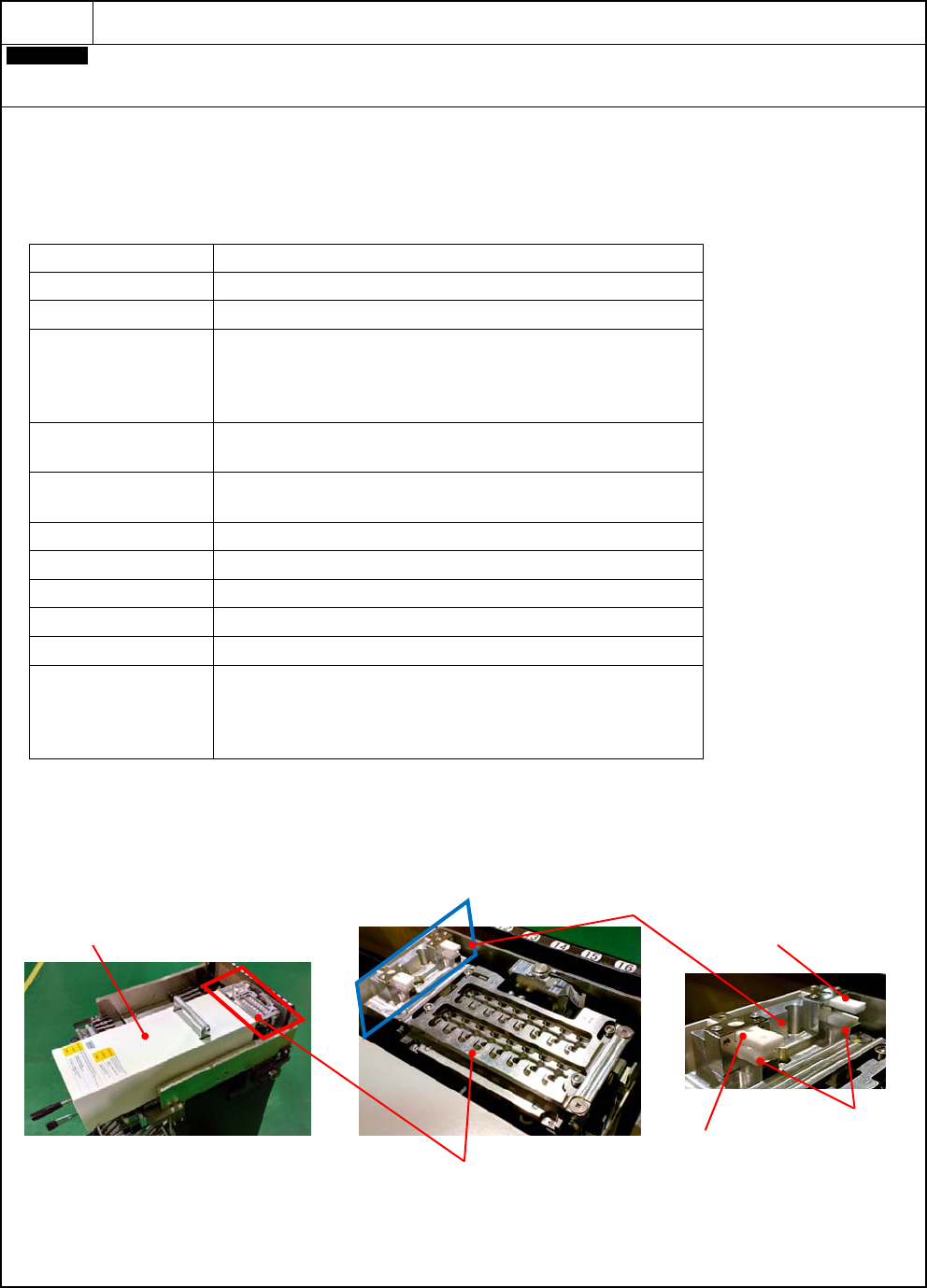

D-4
希望将贴装头维护作业自动化。
Customer
贴装头维护单元
1. 概要
本单元可以代替人工作业，自动进行吸嘴座的装卸以及吸嘴座轴的清扫
・检查等作业。
不仅可以减少工时，还可以减少人工作业偏差，以保证稳定的实装品质。
本单元在 NPM 系列的交换台车，或 13 站供料器座上使用。(右端 8 站)
2. 规格
项 目 规 格
对应机型 NPM-W2S/W2/W, NPM-D3/D2/D, NPM-TT2/TT
※1
对应贴装头 16/ 12/ 8 吸嘴贴装头
功 能
①吸嘴座装卸
※2
②吸嘴座轴清扫
③吸嘴座轴弯曲检查
④吸嘴座折动检查
操作模式
・ 全检查模式
・ 功能选择模式
(
单独实施①
~
④
)
动作时间
16 吸嘴贴装头(全检查模式):
约 10 分/1 贴装头
外形尺寸 W 166 x D 640 x H 240 mm
重量 约 9 kg
电源 DC 24 V(从本体供给)
空圧源 从本体供给
※3
环境条件 温度: 10 ℃ ~ 35 ℃ (无结露)
附属品
・ 吸嘴座板
x 1
・ 侧面过滤器(16 吸嘴贴装头用)
x 30
・ 侧面过滤器
(12/ 8
吸嘴贴装头用)
x 30
・ 底部过滤器
x 30
※1 将贴装头维护单元安装到现有生产线时，可能需要升级设备，NPM-DGS(数据生成系统)，LNB(Line Network Box)等软件版本。
详细内容请另行咨询。
※2 不进行吸嘴座的清扫。
12/8 贴装头的吸嘴座为 N610067607AD 之前的型号时，需交换至 N610067607AE 之后的型号后才可以对应。
※3 将本单元设置在「13 站供料器座」时，需要「空气供给连接工具包(选购件)」。
3. 注意事项
・ 恢复运转中的错误时，请务必对现行状况进行目视确认后，再继续操作。
贴装头维护单元
单元主体
吸嘴座板
底部过滤器
清扫部
16
吸嘴贴装头用侧面过滤器
12/8
吸嘴贴装头用侧面过滤器
