NPM-TT2 2018.0416 - 1 19 - 13. 尺寸图 ( 单位 : mm) Remarks 上述示图的缩小比例与实际机器在严 格上讲，并不完全一致。 在研讨生产线构成和尺寸时，请另行 索取资料。 本机下部如有设置通风道等时，请确 保与主体间空隙保持 40 mm 以上。 前 侧 1 629 1 514 1 444 900 1 300 ( 传送带长度 ) 1 265 ( 罩外形 ) 2 798 1 056…
NPM-TT2 2018.0416
- 118 -
12.2
空气投入部
后 侧
空气软管(长度: 5 m)
80PN
(
日东工器
)
30SM-TS
(
日东工器
)
工厂侧配管连接口
直径
: Rc3/8
设备附带部件 客户准备
NPM-TT2 2018.0416
- 119 -
13.
尺寸图
(
单位
: mm)
Remarks
上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时，请另行索取资料。
本机下部如有设置通风道等时，请确保与主体间空隙保持
40 mm
以上。
前 侧
1 629
1 514
1 444
900
1 300 (传送带长度)
1 265 (罩外形)
2 798
1 056 686 1 056
1 314
托盘供料器
971 971 686
基板传送高度
基板传送基准
(前侧轨道)
基板传送基准
(后侧轨道)
13 站料架座
托盘供料器 13 站料架座
2 893
1 103.5 686 1 103.5
交换台车
交换台车
交换台车连接时 托盘供料器连接时
NPM-TT2 2018.0416
- 120 -
(
単位
: mm)

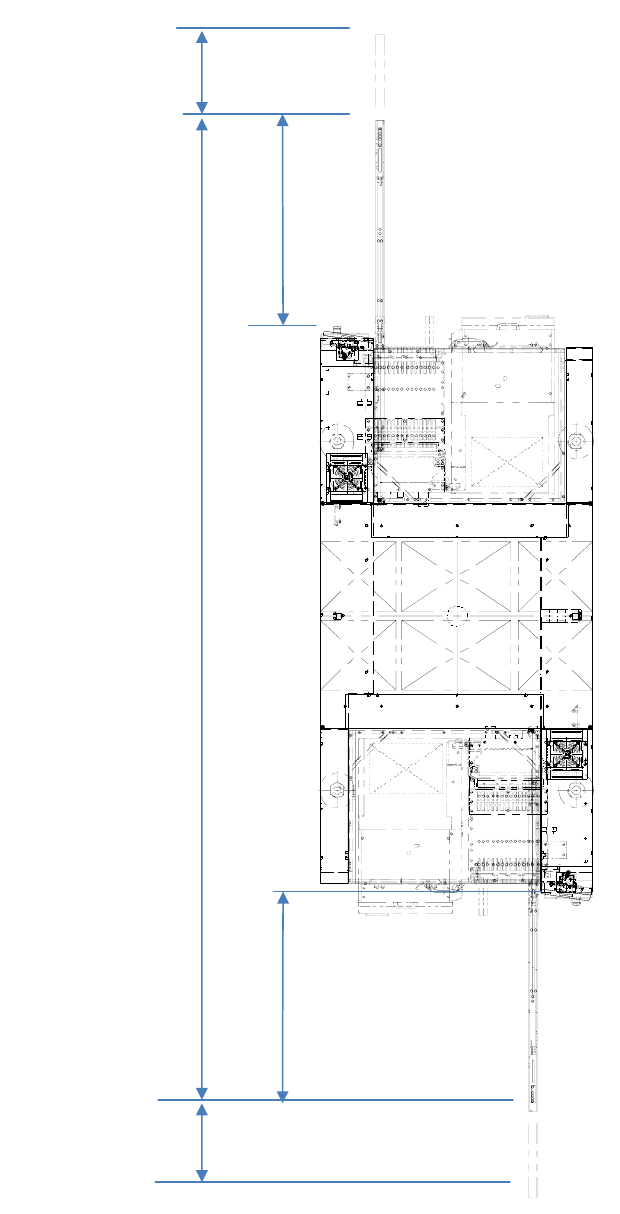

■ 托盘供料器连接时（含堆叠杆状供料器）
※ 为了取出和设置供料器，需要以下空间。
・从尾端顺序取出或设置的情况，如上图所示，需要
400 mm
的空间。
・若要从两侧都邻接供料器的位置取出中间的供料器，需要供料器全长的距离，因此需要最多
1 600mm
的空间。
400
400
4620
996
996
