NPM-TT2 2018.0416
- 82 -

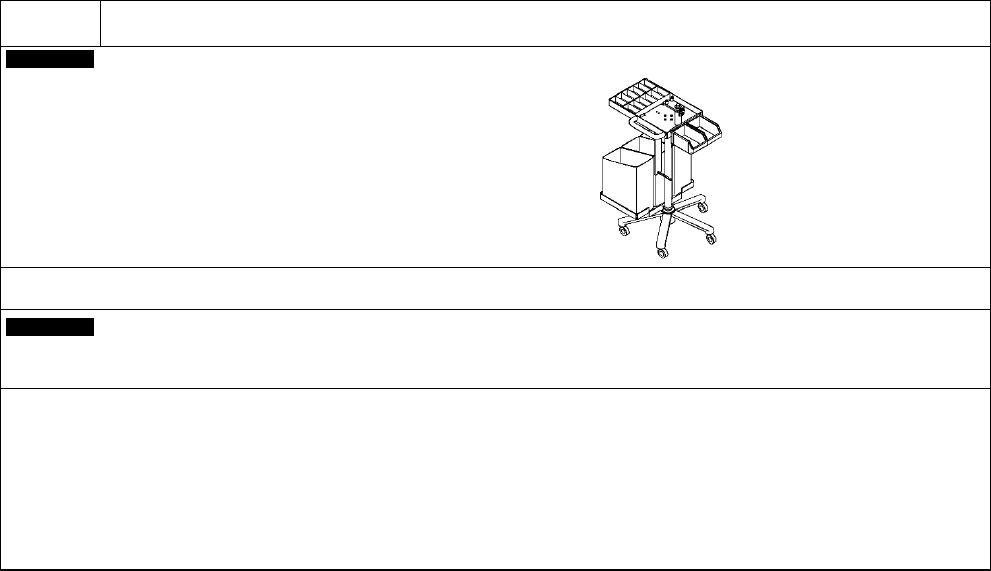

B-9
希望提高编带拼接的作业性。
Customer
接料台车
是为了提高编带拼接作业性的台车。
(
智能编带料架用
)
Customer
元件供给导向
(
许可证
)
・ 防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
・ 避免发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
・ 对每位操作员的路径进行优化后，作为供给巡回指示，在无线扫描器或者监视用电脑中显示。
・ 托盘元件也可以优化供给顺序。
・ 推荐与元件校对
(
许可证
)
无线扫描器
(PDA)
类型一起使用。
・ 此选购件只可在一条生产线中使用。如希望同时在多条生产线中使用，请导入
PanaCIM-EE
的元件供给导向。
・ 详细内容请参照「5.5 元件供给导向」。
NPM-TT2 2018.0416
- 83 -

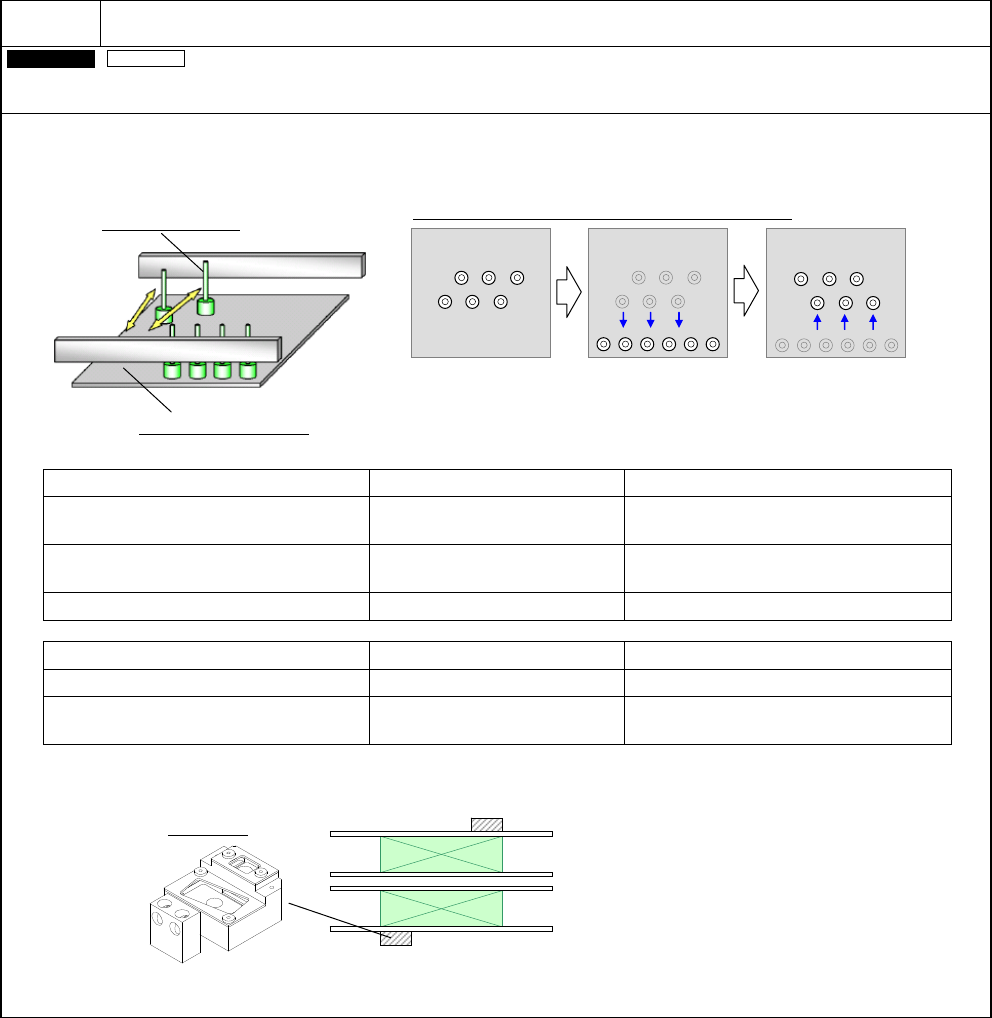

B-10
希望自动准备支撑销。
On-site
机器整体
支撑销自动更换
在贴装头自动配置支撑销的功能。
1
片基板最多可以自动配置
30
个支撑销。
(
不可使用标准规格的支撑销。
)
支撑销配置数据在
NPM-DGS
编制而成。可以在
PC
画面确认销的配置位置。
附属品
内 容
备 注
PC
尺寸用
基板支撑块
(
自动更换用
)
1
套
(
前
/
后各
1
个
)
与
NPM-TT
通用
M
尺寸用
基板支撑块
(
自动更换用
)
1
套
(
前
/
后各
1
个
) NPM-TT2
专用
专用更换器
1
套
(
前/后各
1
个
)
与
NPM
系列可通用
选 项
内 容
备 注
支撑销
(
自动更换用
)
与
NPM
系列以及
AM100
可通用
支撑销配置用吸嘴
100
吸嘴
: 8
吸嘴贴装头用
1100
吸嘴
: 3
吸嘴贴装头用
与
NPM
系列可通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
专用吸嘴更换器可以收纳
#100
吸嘴和
#1100
吸嘴各
1
个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
支撑销(自动更换用)
基板支撑块(自动更换用)
专用更换器
机种 A
机种 B
标准位置
※2
(基准轨道侧)
支撑销的再配置时间: 90 s/ 10 个
※1
(机种 A →机种 B)
※1 350 × 300 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
NPM-TT2 2018.0416
- 84 -
B-10
希望自动准备支撑销。
Customer
支撑销
(
自动更换用
)
1
片基板最多可以配置
30
个。
(
基板尺寸
L= 350 mm
以下时
:
最多
20
个
)
(
双轨模式时
:
前侧轨道
+
后侧轨道最多
60
个
)
Customer
支撑销配置用吸嘴
请根据贴装头构成进行选择。
(
各贴装头使用
1
个。
)
单轨模式时，只使用前侧贴装头对应的吸嘴。
尖端直径: φ1.5 mm
100 吸嘴
(8
吸嘴贴装头用)
1100
吸嘴
(3
吸嘴贴装头用)
