NPM-TT2 2018.0416 - 31 - 4.4 生产线构成 设置 NPM-TT 2 时，无论是单体设置还是生产线连接， 都需要 FA 电脑。 ・ FA 电脑 & HUB: 具有生产线服务器功能的 FA 专用电脑，在 1 条生产线需要 1 套。 有安装 LNB 。 F A 电脑基本规格 : 型号 FC-E27B-GL2CP7 (NEC 制 ) 辅助记忆装置 内藏 HDD: 5 00 GB 2 台标准实装 (Mirrori…
NPM-TT2 2018.0416
- 30 -
托盘条件
项 目 规 格
托盘尺寸
托盘尺寸
L 85 × W 100 mm ~ L 230 × W 335 mm
托盘高度
2 mm ~ 33 mm
※超过
30mm
时，不能使用托盘补给部。
元件位置误差
元件吸着面
位置误差
10 × 10 mm
未满
±1.0 mm 以下
10 × 10 mm
以上
±1.5 mm 以下
※
元件吸着面必须平坦。
容许弯曲
(
间隙
)
弯曲
(
间隙
): Max. 0.5 mm
种类
必须是具有充分强度和尺寸精度的射出成形品的托盘。
上述以外时请另行商洽。
重量
托盘重量
: 1 k
g以下
托盘
+
元件
= Max. 1 k
g
/ 1
托盘板
(
托盘板的重量除外
)
托盘箱总重量
: 20 k
g以下
托盘箱
+
托盘板
+
托盘
+
元件
= Max. 20 k
g
/1
托盘箱
托盘板插入限制
盘高度超过
11 mm
时，在托盘箱内
1
层上面的槽，不可插入托盘板。
托盘高度超过
26 mm
时，在托盘箱内
1
层上面和
2
层上面的槽，不可插入托盘板。
W
L
元件中心的坐标
(X, Y) = (Xw, Yw)
Yw +
位置误差
Y
X
托盘
凹处
元件
托盘
Max. 335 mm
间隙
Max. 335 mm
托盘
超过
26 mm
,
33 mm
以内
超过
11 mm
,
26 mm
以内
11 mm
以下
不可插入
不可插入
可插入
间隙
Xw +
位置误差
托盘安装基准点
(
托盘原点
)
托盘高度
NPM-TT2 2018.0416
- 31 -
4.4
生产线构成
设置
NPM-TT2
时，无论是单体设置还是生产线连接，都需要
FA
电脑。
・
FA
电脑
& HUB:
具有生产线服务器功能的
FA
专用电脑，在
1
条生产线需要
1
套。
有安装
LNB
。
FA
电脑基本规格
:
型号
FC-E27B-GL2CP7 (NEC 制)
辅助记忆装置
内藏 HDD: 500 GB 2 台标准实装 (Mirroring 规格)
OS Miracle Linux (Version 6)
外形尺寸
W 100 × D 360 × H 310 mm
重量
10.0 kg
※ 电源电缆请客户准备。
HUB
基本规格
:
规格
IEEE802.3
基准
数据传送率
10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto
-
Negotiation)
推荐型号
DGS-1016D (D-Link
制
)
※
LAN
电缆请客户准备。
・
LNB
(Line Network Box)
是连接设备和
NPM-DGS(
数据编制系统
)
的中转系统，安装在
FA
电脑中。
将复数台的设备实现生产线化，综合管理信息，进行下载生产数据和统计生产管理信息。
(NPM-TT2
系统软件
DVD-ROM
包括本软件。
)
主要功能
:
①对设备下载生产数据之功能
②生产数据的保持和差分管理功能
③生产管理信息的保持和统计功能
④活动信息的保持功能
・ LWS(Line Work Station)
LWS 是，在 LNB 保存的实绩数据通过电脑
※
，能够显示。
※
请客户准备电脑。无需安装专用软件等。
详细请参照「
NPM-DGS
规格说明书」。

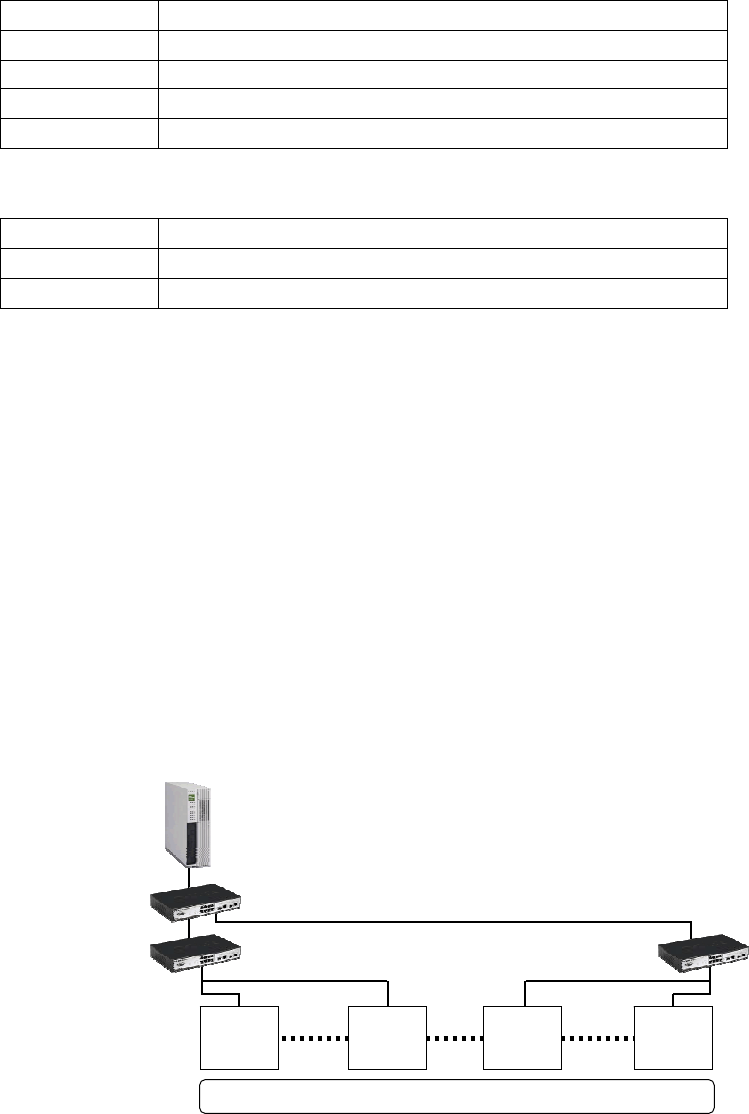

■ 系统构成例子
(NPM-D3/ NPM-TT2
生产线时
)
※
LAN
电缆请客户准备。
(
根据
FA
电脑、
HUB
的设置场所不同，所需要的电缆长度也不同
)
基本规格
: Enhanced category 5
以上的
UTP
电缆
连接台数: Max. 30 台
LAN
※
#1
NPM-D3
#15
NPM-D3
#16
NPM-D3
#30
NPM-TT2
LAN
※
LAN
※
托管 HUB
FA
电脑
非托管 HUB 非托管 HUB
NPM-TT2 2018.0416
- 32 -
品质信息显示系统
把有关品质信息
(
使用的料架位置、识别补正值、元件数据等
)
按基板单位、实装点单位进行表示，可以把握变换点和分析不良
因素。
主要功能
:
保持和统计
1
个星期的品质信息
将品质信息显示在
LWS
※
请客户准备电脑。与
NPM-DGS
不可共有。
NPM-TT2
系统软件
DVD-ROM
包括本软件。
品质信息显示系统的操作环境
・ 硬件规格
项 目 规 格 类别
主体 IBM PC/AT 兼容机 (强烈推荐台式 PC。)
必须
CPU 与 Intel
®
Core™2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列
I/O
IBM 完全兼容品
图形卡
SXGA
以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器
4 GB 以上
HDD
应有 500 GB 以上可用空间 (NTFS 文件系统)
光学驱动器
DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
鼠标
OS 标准支援品
监视器
SXGA 对应
网卡 100/1000BASE-T 用网卡
无停电电源装置
(UPS)
OS 标准支援品 推荐
・ 软件规格
项 目 规 格 类别
OS
Microsoft
®
Windows
®
8.1 Pro (32 bit/ 64 bit 版)
Microsoft
®
Windows
®
7 Professional (32 bit/ 64 bit 版) SP1 以上
必须
Support language
中文、英文、日文
Framework
Microsoft
®
.Net Framework 3.5
病毒检查
Virus Buster™
程序版本
7.0
推荐
Microsoft
，
Windows
是美国
Microsoft Corporation
在美国以及其他国家的注册商标或者商标。
Intel
，
Intel Core
是美国
Intel Corporation
的商标或者注册商标。
Virus Buster
是
Trend Micro
公司的注册商标或者商标。

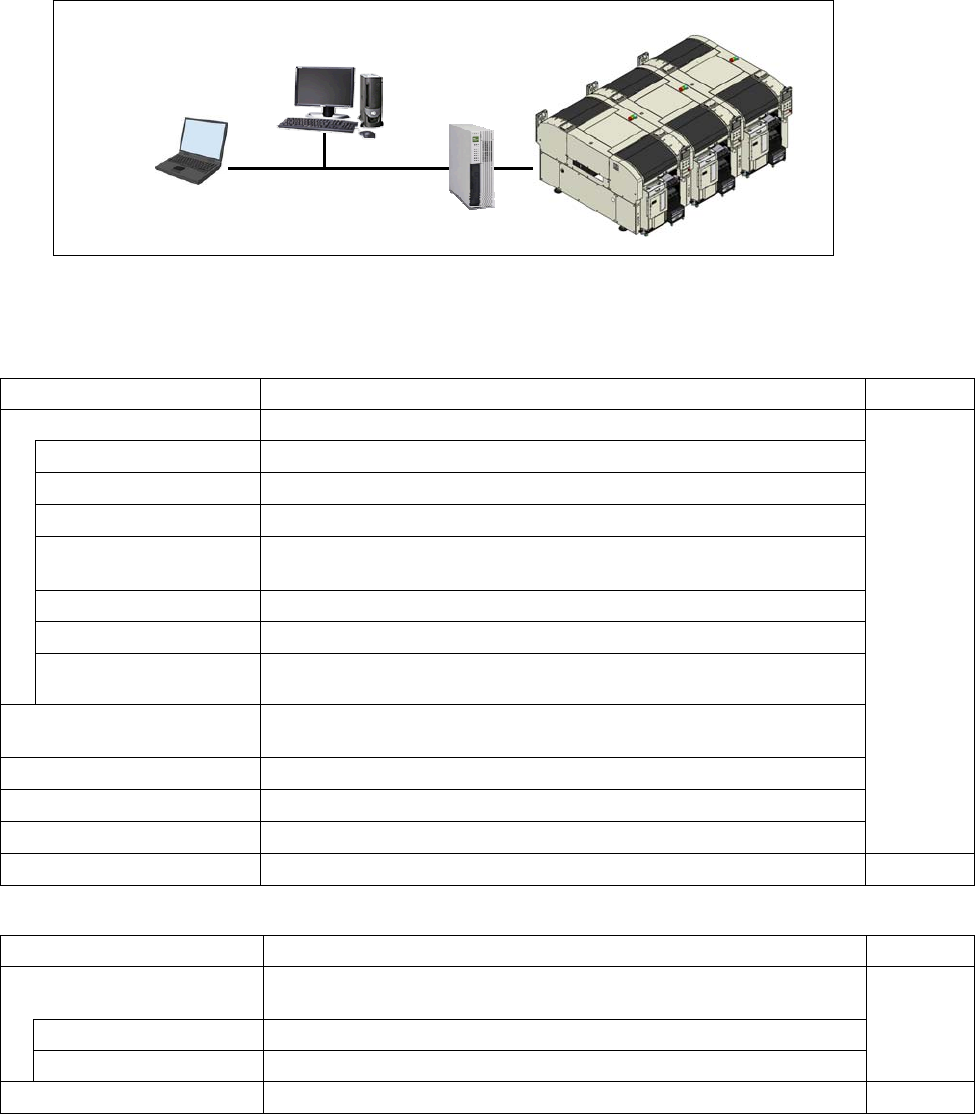

LWS
系统构成例子
品质信息显示系统
※
显示画面
FA
电脑
