1.
概要
■ 高生产率
通过托盘供料器的前后配置，实现异型元件的高速、高效率贴装，为综合生产率的提高做贡献。
■ 通用性
可以高速贴装微小元件到中型元件的「轻量
8
吸嘴贴装头」、可以对应各种异形元件的「
3
吸嘴贴装头
V2
」，
这些都可以组合。
3
吸嘴贴装头
V2
，可以对应最大为
150 ×
25 mm(
或者
120 ×
90 mm)
为止的大型异型元件，更加提高了通
用性。另外，安装承载能力最大可达
100N
。
■ 机种切换性
独立实装模式是，在一侧轨道生产的同时，在另一侧轨道可以进行机种切换。
通过选项可以对应支撑销的自动更换、自动机种切换，根据客户生产形态可以进行最佳机种切换。
■ 高品质贴装
继承
NPM
系列的各种单元、功能等，实现高质量贴装。
2.
特征
高生产率
异型元件的高速・高效率贴装
通过托盘供料器的前后配置，实现异型元件的高速、高效率贴装，为综合生产率的提高做贡献。
可连接
NPM-D3/ W2
等设备，对应多样化生产形态。

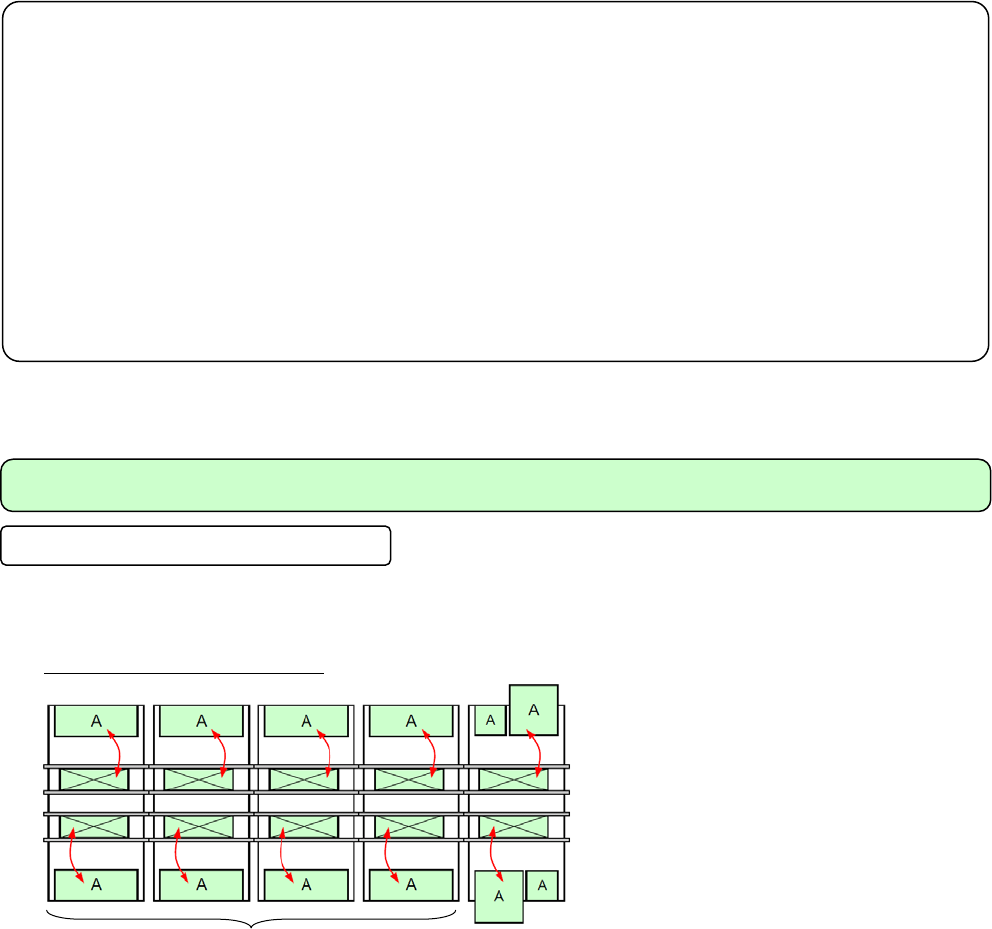

独立实装模式的同机种生产例子
NPM-D3/ W2 NPM-TT2
NPM-TT2 2018.0416
- 2 -
通用性
大型元件对应
3
吸嘴贴装头
V2
，可以对应最大为
150 ×
25 mm(
或者
120 ×
90 mm)
为止的大型异型元件，更加提高了通用性。
编带料架自由配置
※
如果在同一工作台内，可以自由配置编带料架。
生产中可以交替进行元件配置、在空料架槽可以配置下一机种的料架。
※
需要通过「支援站
:
元件校对类型」对编带料架事先写入信息。
同时需要「元件校对
(
许可证
)
」。

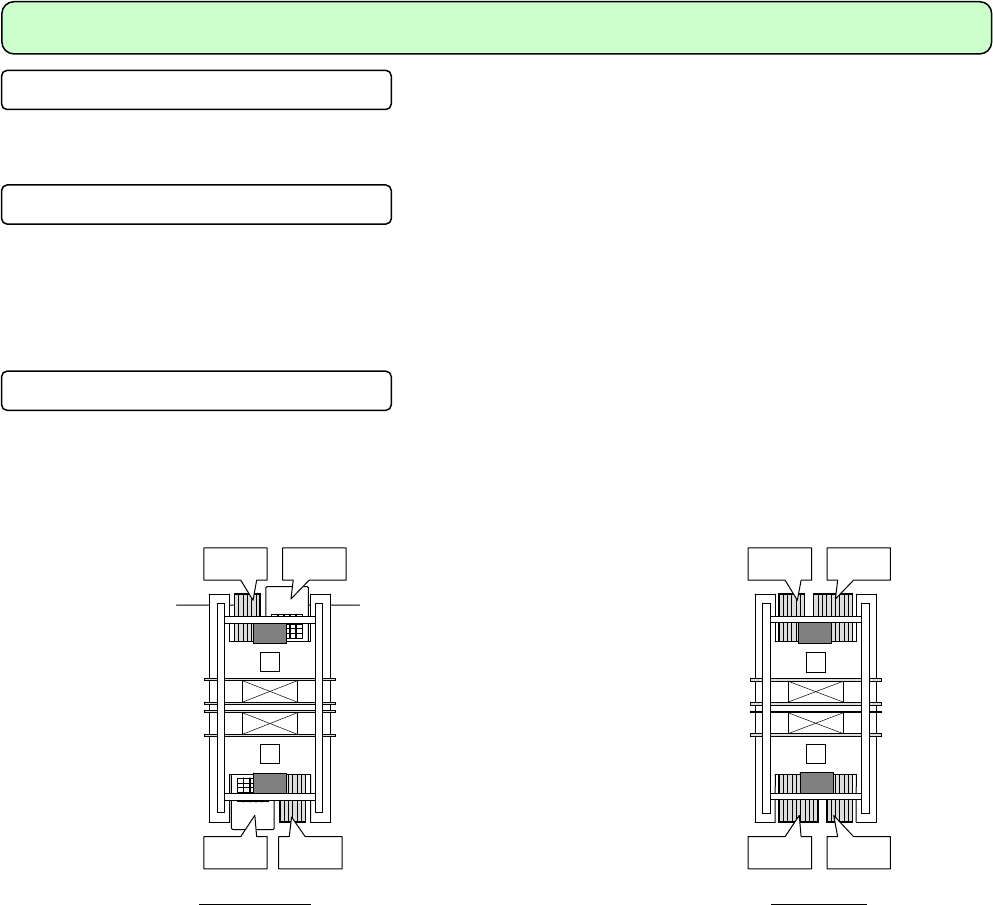

料架、托盘设置数量
NPM-TT2
可以最多安装
40
品种的托盘元件和
26
台双式编带料架。
此时，能够设置
52
个卷盘。
(
小卷盘时
)
交换台车规格时，可以设置最多
60
台双式编带料架。
此时，能够设置
120
个卷盘。
(
小卷盘时
)
13 站料架座
交换台车规格
托盘供料器
托盘供料器规格
20 个 13 站
13 站 20 个
17 站
13 站17 站
13 站
