Test Research, Inc. 8 TR7007M SII User Guide – Hardware 圖 11 : 其他設定 – 板寬 設定 – 隱藏 鍵 – 開啟 自動調整：按下 圖 9 中的 [ 自動調整 ] ，板寬會先作歸原點 ( 機械原點 ) 的動作，若為 出廠初次設定時，歸原點完成後，需先設定 ( 電氣原點 ) ，在 圖 12 中 的原點會閃爍， 此時可按 [ 加寬 ] 或 [ 縮小 ] 設定該機種的最大可測板寬…
Test Research, Inc.
8 TR7007M SII User Guide – Hardware
圖
11:
其他設定–板寬設定–隱藏鍵–開啟
自動調整：按下
圖
9 中的[自動調整]，板寬會先作歸原點(機械原點)的動作，若為
出廠初次設定時，歸原點完成後，需先設定(電氣原點)，在
圖
12 中的原點會閃爍，
此時可按[加寬]或[縮小]設定該機種的最大可測板寬度，如：TR7006L 為 460mm，
設定完成後按[輸入]，PLC 會自動記憶設定值，然後按[返回]並做復歸，下一次再
進入此畫面時原點的字型就不會再爍閃，此時即可設定待測板寬度，設定方法同
上述，板寬的設定值也可以由 PC 設定或讀取，若要重設電氣原點，可在
圖
12 中
同時按下中間上方及中間下方的隱藏鍵。一般情況下，[進板寬度]與[夾板寬度]設
定相同，若需要設定兩段式板寬，則需分別設定[進板寬度]與[夾板寬度]，系統在
進板時使用[進板寬度]，直到待測版碰到夾板 Sensor 時，輸送帶調整為[夾板寬
度]後夾板，檢測完畢後，輸送帶調整為[進板寬度]後出板。若[進板寬度]與[夾板
寬度]設定不同數值，則系統會顯示設定規則如
圖
13，加強防呆保護。

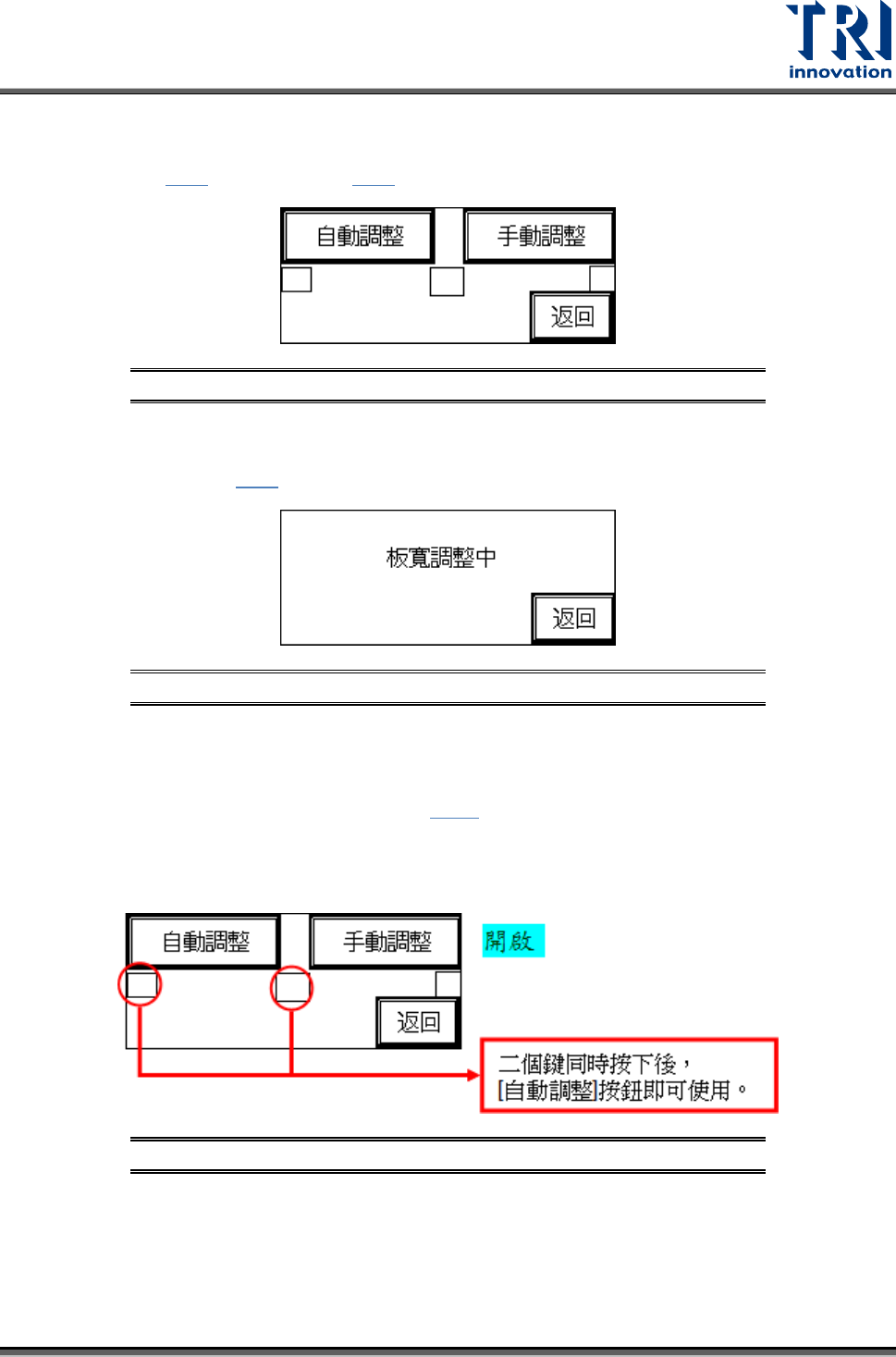

圖
12:
其他設定–板寬設定–自動板寬調整
圖
13:
其他設定–板寬設定–自動板寬設定規則
注意事項
Test Research, Inc.
TR7007M SII User Guide – Hardware 9
所有的定設值有防呆功能，防止輸入負數。
圖
12 中右上角的指示燈為機械原點的 Sensor，當按[加寬]調整至該燈亮時，
即無法再加寬；[加寬]的下方[-******]為目前板寬的位置(單位:0.008mm/pps)；
[進板寬度]及[夾板寬度]的右方[-******]為設定板寬的位置(單位:0.008mm/pps)。
如果使用兩段式自動板寬，如果使用兩段式自動板寬，PLC 需與 SPI 主電腦
及程式版本搭配。
執行板寬復歸時，若 Sensor1, 2, 3, 4 上有待測板時，會警報並顯示
圖
14 的畫
面，請將待測板取出再復歸。
若板寬動作的時間過久而未到定位時，會警報並顯示
圖
15 的畫面，請檢查板
寬的相關零件是否安裝確實或故障。
若未安裝自動板寬裝置時誤設，造成 PLC 錯誤時會無法復歸，且 PLC 上的
ERROR 指示燈會亮紅燈，此時需重新啓動電源開關，然後再將 PLC 上的選擇
開開撥到[RUN]再撥回[PROG]，然後再將自動板寬[Disable]，設為手動。
圖
14:
其他設定–板寬設定–請將待測板取出
圖
15:
其他設定–板寬設定–板寬馬達動作異常
燈號：三色燈燈號顯示設定。先按下要設定的狀態位置，使其反黑，再按下該步驟
所要顯示的燈號，若不設定將顯示出廠的預設值。
