Test Research, Inc. 16 TR7007M SII User Guide – Hardware 3.1.5 復歸 按下 [ 復歸 ] 後，畫面會出現詢問視窗，復歸完成後進入開始測試。 復歸確認：按下 [ 是 ] ，即會做復歸動作，並且畫面會顯示系統復歸中 ( 圖 36 ) ；若按下 [ 否 ] ，則會跳回前畫面。第一次開機或系統緊急停止後，復歸動作， X- Y TABLE 會 回至原點， PCB 會送至出口端 ( …
Test Research, Inc.
16 TR7007M SII User Guide – Hardware
3.1.5
復歸
按下[復歸]後，畫面會出現詢問視窗，復歸完成後進入開始測試。
復歸確認：按下[是]，即會做復歸動作，並且畫面會顯示系統復歸中(
圖
36)；若按下
[否]，則會跳回前畫面。第一次開機或系統緊急停止後，復歸動作，X-Y TABLE 會
回至原點，PCB 會送至出口端(依方向設定而異)，其餘時候，X-Y TABLE 不動作，
PCB 仍會送至出口端。

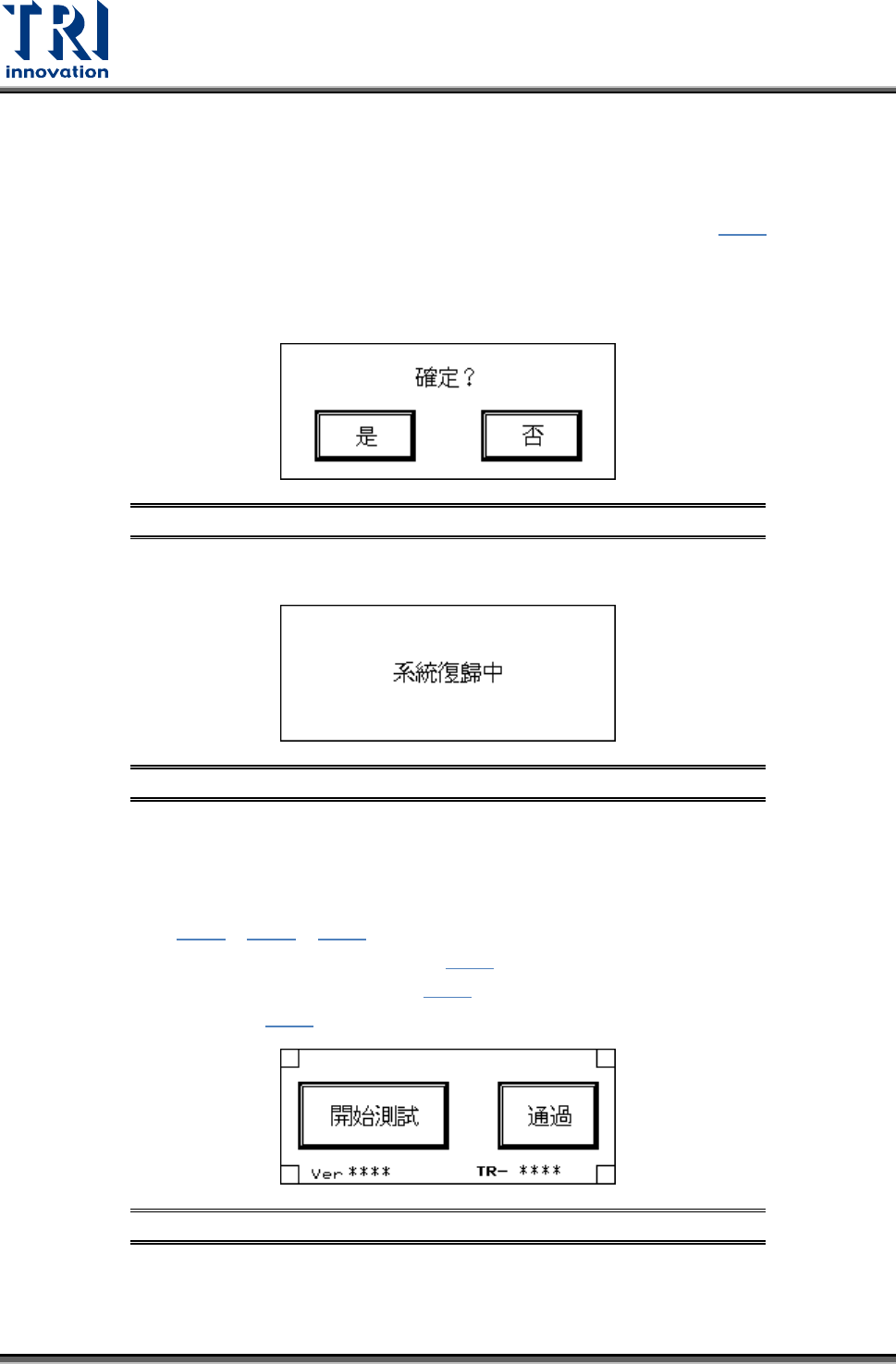

圖
35:
是否復歸
圖
36:
系統復歸中
開始測試
1) 待機畫面(
圖
37、
圖
38、
圖
39)：系統復歸完成後，若模式設定選擇連線模式，則
畫面會有[開始測試]與[通過]兩種選項(
圖
37)；若模式設定選擇單機模式則畫面會
有[單次測試]與[連續測試]兩種選項(
圖
38)；若模式設定選擇測試模式，則畫面僅
有開始測試一選項(
圖
39)。
圖
37:
連線模式
