Test Research, Inc.
TR7007M SII User Guide – Hardware 19

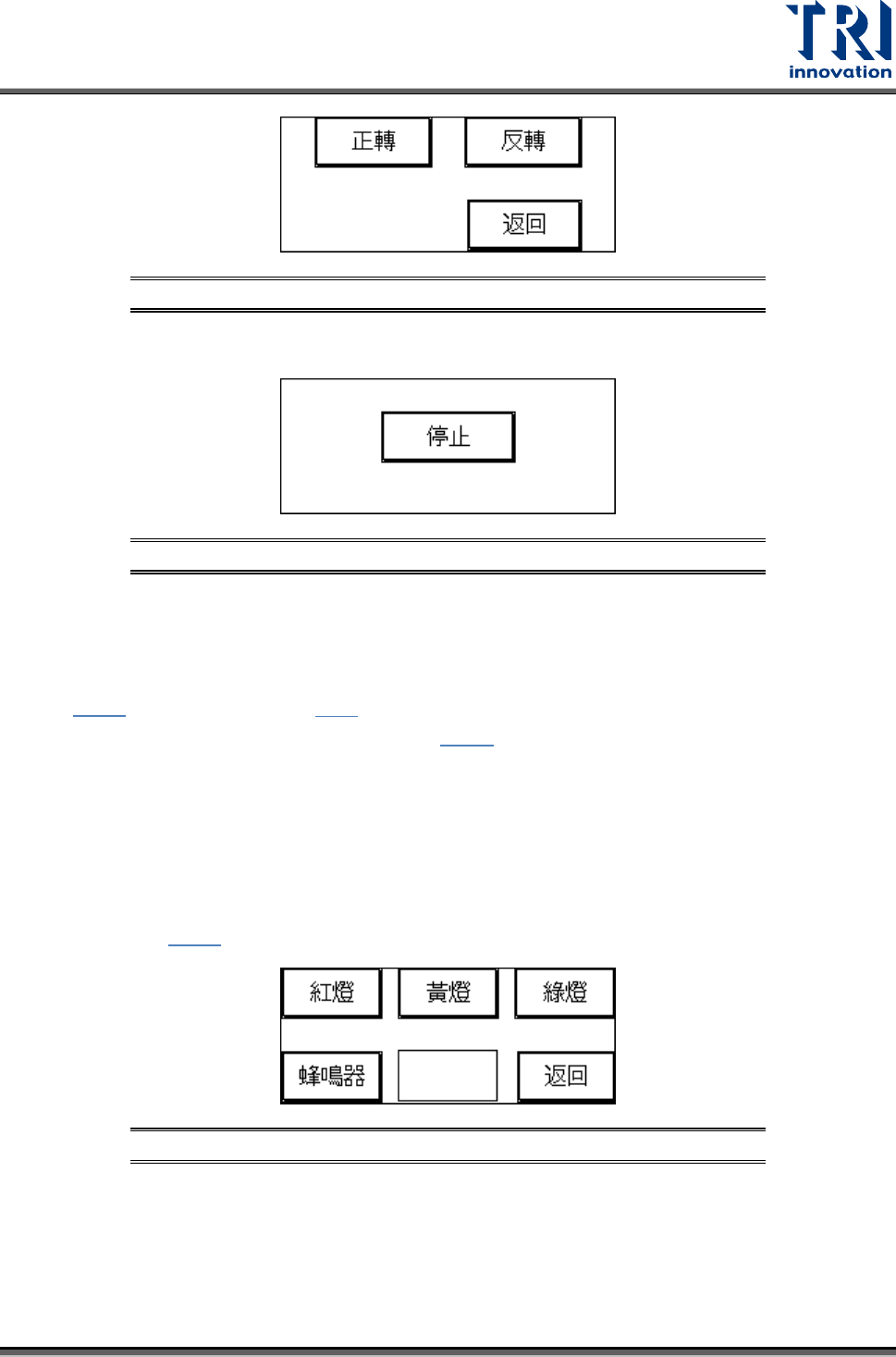

圖
44:
輸送帶–輸送帶正轉及反轉設定
圖
45:
輸送帶–輸送帶停止
3.2.2
板寬
按下
圖
43 中的[板寬]，會出現
圖
9 畫面，可使用旋轉輪設定板寬，待設定完成後按下
[返回]系統會將板寬調整功能鎖定，並回到
圖
43 之 Debug 畫面。
3.2.3
三色燈
按[紅燈]或[黃燈]或[綠燈]或[蜂鳴器]可分別測試是否動作正常。燈號按鈕按下時，三色
燈的相對應燈號應亮起，蜂鳴器按鈕按下時，三色燈的蜂鳴器警報聲應該響起。按[返
回]畫面會跳回
圖
43 之 DEBUG 畫面。
圖
46:
三色燈
Test Research, Inc.
20 TR7007M SII User Guide – Hardware

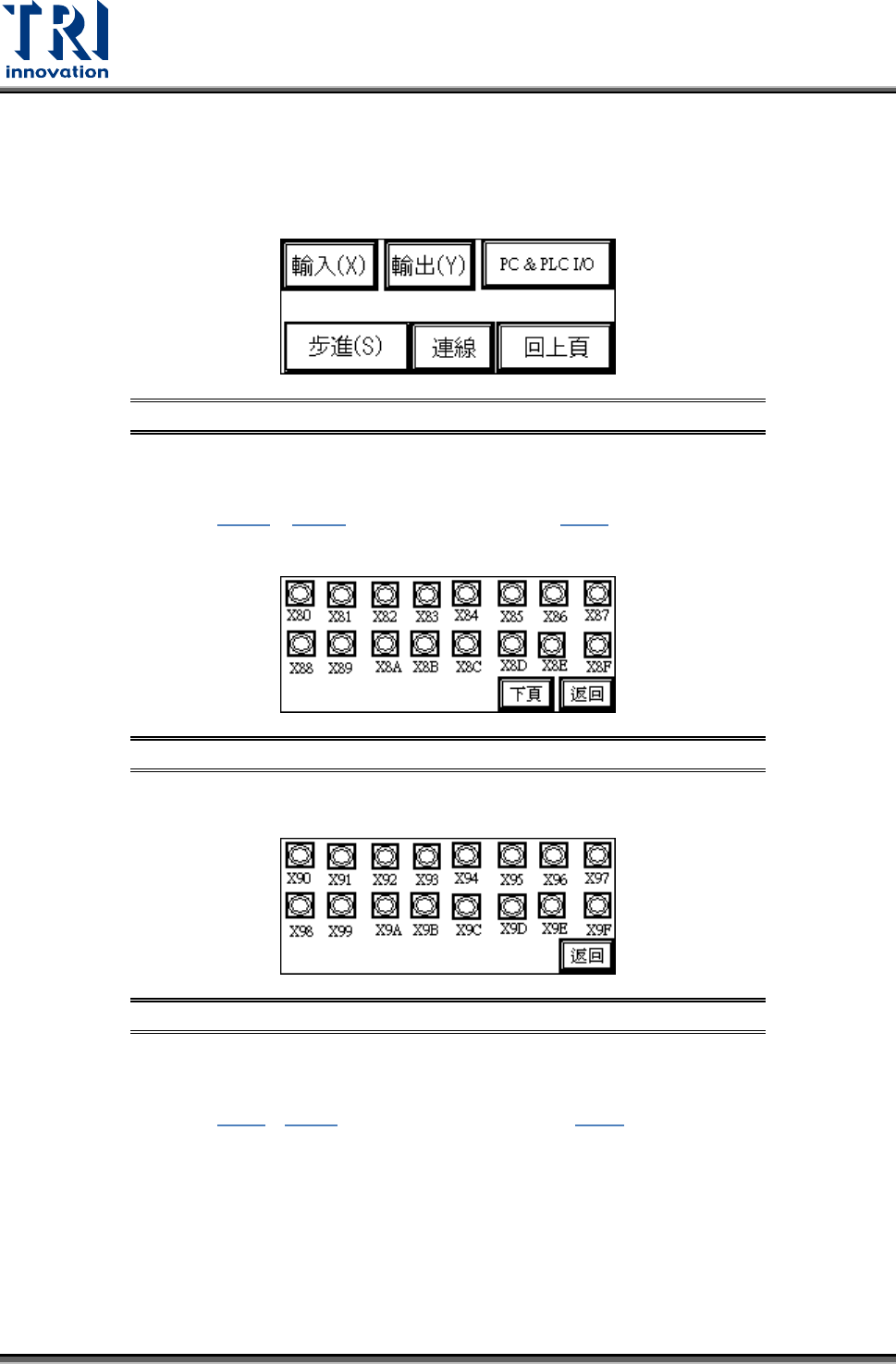

3.2.4
監控
可由下圖選擇[輸入(X)]、[輸出(Y)]、[步進(S)]、[PC&PLC I/O]、[連線]五個選項，以監
控 PLC 程式執行的狀態。
圖
47:
監控
輸入(X)：可利用
圖
48 及
圖
49 中的 X80~X9F 並對照
圖
56，監測 PLC 的輸入點是否
正常。
圖
48:
監控–輸入
1
圖
49:
監控–輸入
2
輸出(Y)：可利用
圖
50 ~
圖
52 中的 Y100~Y120 並對照
圖
56，監測 PLC 的輸出點是
否正常。
Test Research, Inc.
TR7007M SII User Guide – Hardware 21

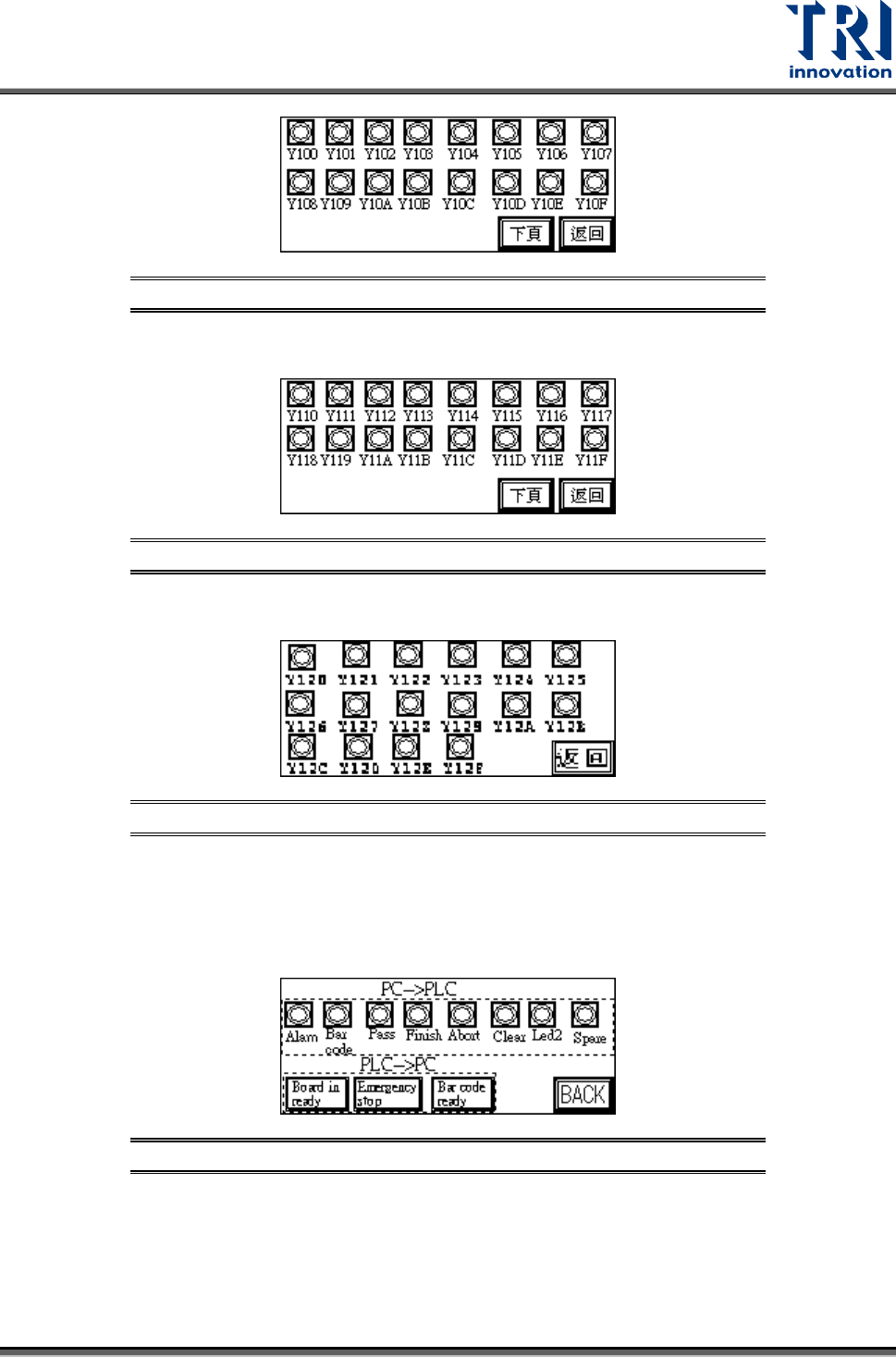

圖
50:
監控–輸出
1
圖
51:
監控–輸出
2
圖
52:
監控–輸出
3
PC & PLC I/O：可使用此功能配合機台電腦主程式，檢視 PC 及 PLC 間的輸入及輸
出訊號。
圖
53:
監控–
PC&PLC I/O
步進(S)：選擇步進時，可監測系統運轉中發生問題的步驟；系統復歸、通過
(BYPASS) 及一般運轉時會顯示。
