Test Research, Inc. 26 TR7007M SII User Guide – Hardware 3) 輸送帶動作不正常：馬達或馬達驅動器故障或皮帶脫落。 圖 62 : 人機介面 – 感測器 1 未檢知或輸 送帶未動作 圖 63 : 人機介面 – 感測器 2 或 3 未檢知或輸送 帶未動作 圖 64 : 人機介面 – 感測器 4 未檢知或輸 送帶未動作 3.3.4 升降馬達未到定位 可能造成原因如下
Test Research, Inc.
TR7007M SII User Guide – Hardware 25
1) 按緊急停止按鈕。
2) 門上蓋或後蓋掀起，若不想啟動此功能，可將上蓋內側搖頭開關切至 OFF，但請
注意安全。
圖
60:
人機介面
–
緊急停止
3.3.2 PC
放棄測試
PC 送出 ABORT 訊號，須檢查 PC 與 PLC 之間的連線是否正常。
圖
61:
人機介面
–PC
放棄測試
3.3.3
感測器未檢知或輸送帶未動作
可能造成原因如下
1) 感測器常 ON
感測器調整感測距離太長。
待測板處於感測器上方逾時，可能塞板或輸送帶未動作。
2) 感測器常 OFF
感測器調整感測距離太短。
待測板未處於感測器上方，可能塞板或輸送帶未動作。
Test Research, Inc.
26 TR7007M SII User Guide – Hardware
3) 輸送帶動作不正常：馬達或馬達驅動器故障或皮帶脫落。

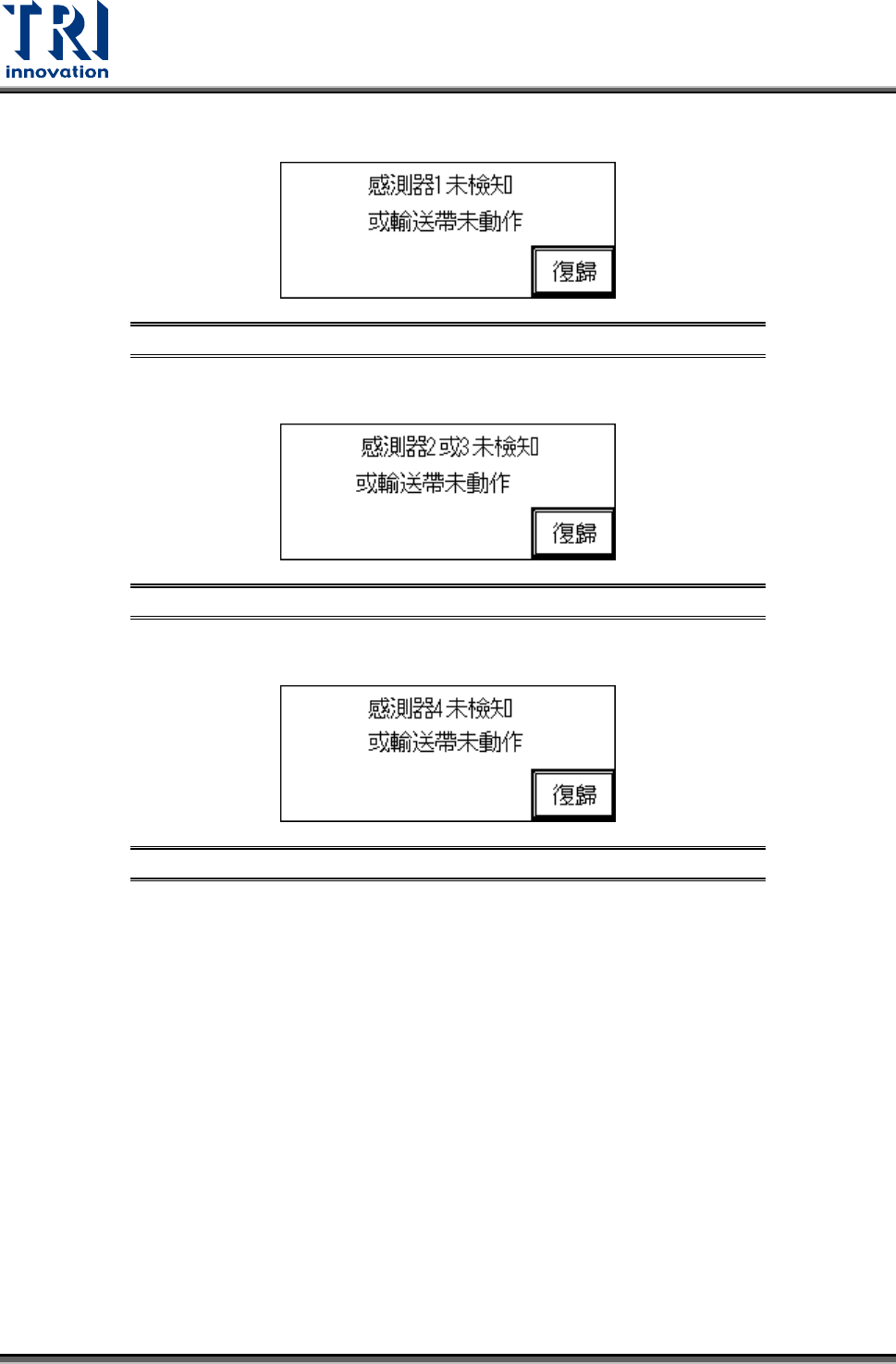

圖
62:
人機介面
–
感測器
1
未檢知或輸送帶未動作
圖
63:
人機介面
–
感測器
2
或
3
未檢知或輸送帶未動作
圖
64:
人機介面
–
感測器
4
未檢知或輸送帶未動作
3.3.4
升降馬達未到定位
可能造成原因如下
Test Research, Inc.
TR7007M SII User Guide – Hardware 27
1) 感測器 5 或 6 開關不正常，檢知高度調整不正確，或感測器 5 或 6 故障。
2) 馬達未動作，馬達或馬達驅動器故障。

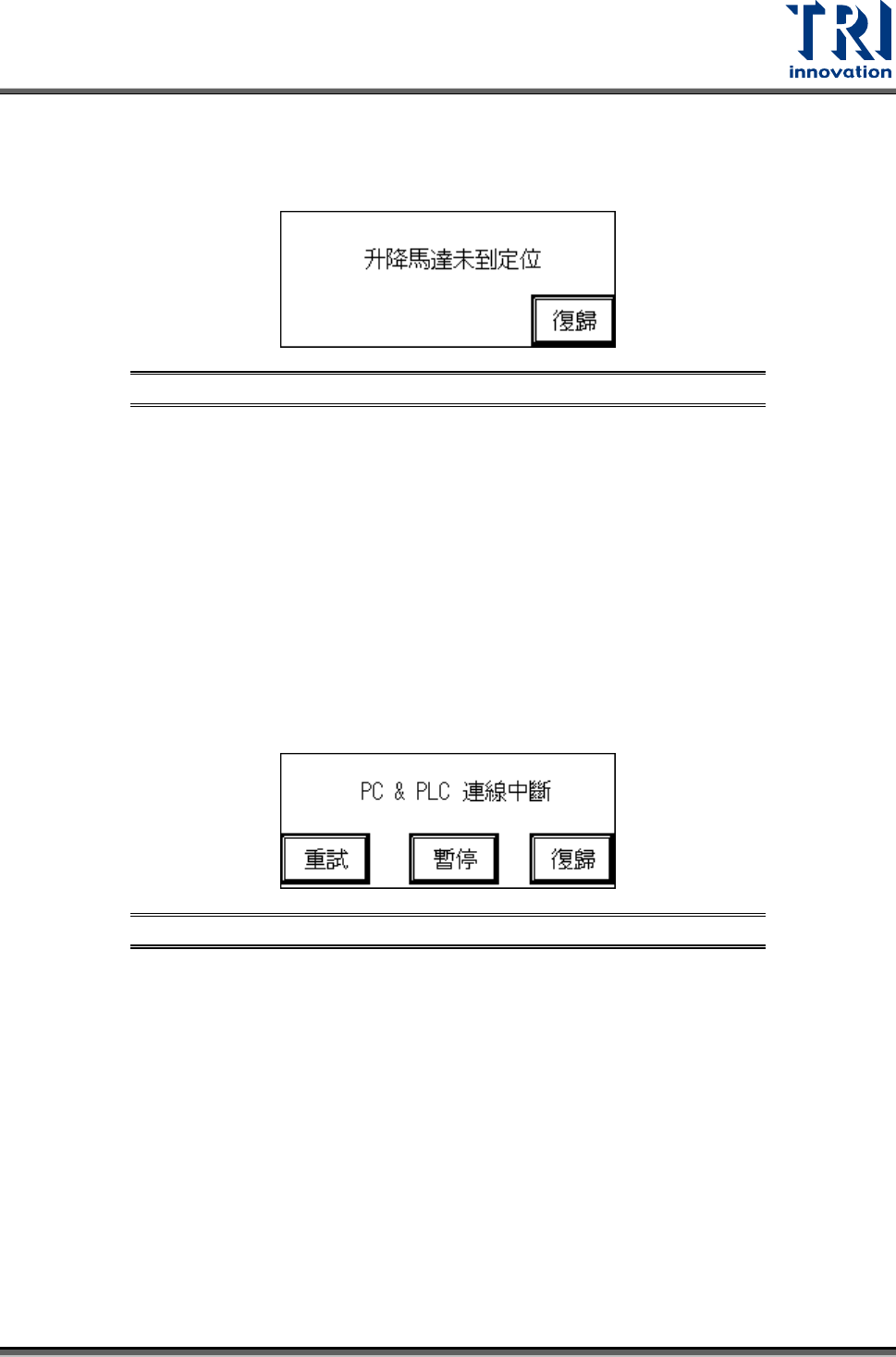

圖
65:
人機介面
–
升降馬達未到定位
3.3.5 PC & PLC
連線中斷
待測板夾起時即通知 PC 進行測試，通知後 10 秒內未動作會出現以下警示畫面，排除
可能原因後可按下[重試]按鈕重新進行測試；或按下[暫停]按鈕暫停警示音(但畫面仍停
留在警示畫面)，進行故障排除；也可按下[復歸]按鈕，回到開始測試畫面(圖 37、圖
38 或圖 39)進行故障排除。可能原因為：
1) PC & PLC 連接線路故障。
2) PC 程式未執行或故障。
圖
66:
人機介面
–PC & PLC
連線中斷
3.3.6
減速延遲時間設定太長或減速
sensor
不正常
當進板速度過快，或感測器 1 與感測器 2 位置相距太近時，導致二個感測器同時亮起，
可能會來不及減速，故作此保護以防造成掉板。
