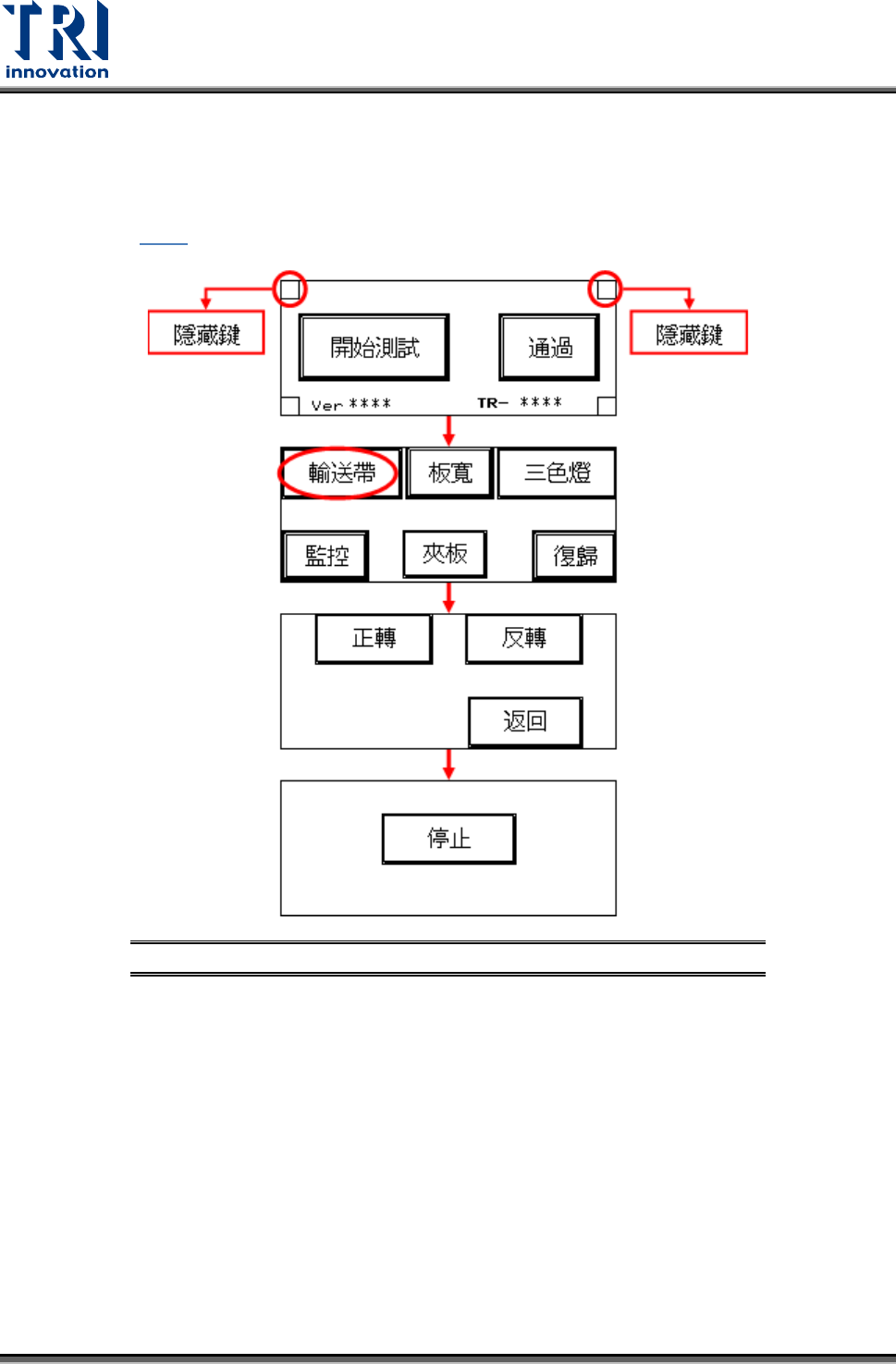

Test Research, Inc. 58 TR7007M SII User Guide – Hardware 9.3 輸送帶 感測器或輸送帶問題：先用手動測試 ( 二個隱藏鍵要同時按，設定步驟如下圖 ) ，觀查其 狀態並參考 圖 98 ，進行故障排除。 圖 100 : 輸送帶手動 測試 9.3.1 Sensor 問題－調整 Sensor 1&2&4 ：將待測板置於要調整的 Sensor 上方，用調棒調整 Sens…
Test Research, Inc.
TR7007M SII User Guide – Hardware 57
2) 更換
先將電源關閉，把連接至 DRIVER 的兩組排線與兩條 DC +24V 之電源線移除，
DRIVER 上下各有一個螺絲，將螺絲取下，即可更換新的 DRIVER，更換完畢後，再
將排線與電源線裝回。更換完畢後，再依調整方法重新調整。
3) 線路問題：參考接線圖
註
:
若需要線路圖請參考「線路圖手冊」
.
Test Research, Inc.
TR7007M SII User Guide – Hardware 59

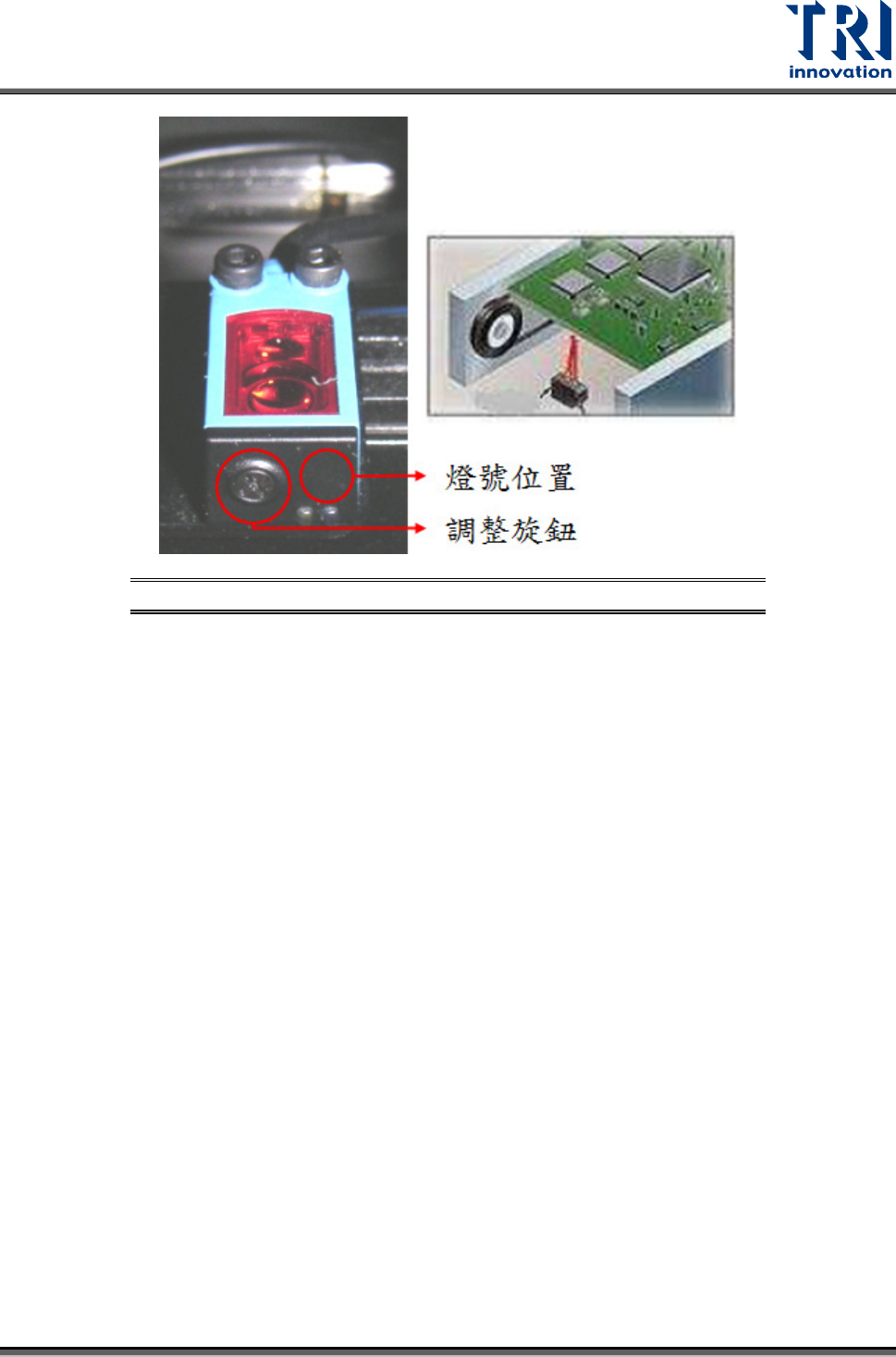

圖
101: Sensor
調整
Sensor5&6：將夾板機構降至最低，並將 Sensor 也移至最低，然後將 Sensor 往上
移，直到指示燈亮起後，再慢慢往下移，直到指示燈熄滅即可。
若 Sensor 無動作，需先重新調整 Sensor 靈敏度，若仍然無動作，不需維修，直接
更換新的 Sensor。更換方法：先將 Sensor 接頭卸下，再將 Sensor 卸下，然後將
新的 Sensor 裝上，最後再將 Sensor 接頭裝上並鎖緊，更換完畢後，再依調整方法
重新調整。
9.3.2
確認步進馬達
DRIVER
問題
RUN 及 STOP 電流是否調整至 80%，SWITCH 位置是否正確。若没有請依下列步驟
設定：DRIVER 下方有兩個可變電阻，可變電阻有一十字調整處，用調棒調整十字調
整處之箭頭，順時針方向調大。
