Test Research, Inc. 52 TR7007M SII User Guide – Hardware 9.1.2 開啓 PLC I/0 測試畫面 同時按下二個隱藏鍵 圖 94 : 開啓 P LC I/0 測試畫面 9.1.3 測試方法 開啓 PC 及 PL C I/ 0 測試畫面後，勾選 PC 的輸出，看 PLC 的輸入是否有反應；按 PLC 的輸出，看 PC 的輸入是否有反應。
Test Research, Inc.
TR7007M SII User Guide – Hardware 51
9
維修
9.1 PC/PLC
連線中
先確認主程是否已開啓檢測，若未開啓，請開啓後並將 PLC 復歸再重測一次，如果還
是有問題，請執行主程式及 PLC I/O TEST，用手動方式測試，看是否 I/O 正常(設定步
驟如下圖)，若完全没有反應請做步驟 2 及步驟 3 的線路和系統檢查，若手動測試正常，
請確認程式版本或連絡服務人員處理。

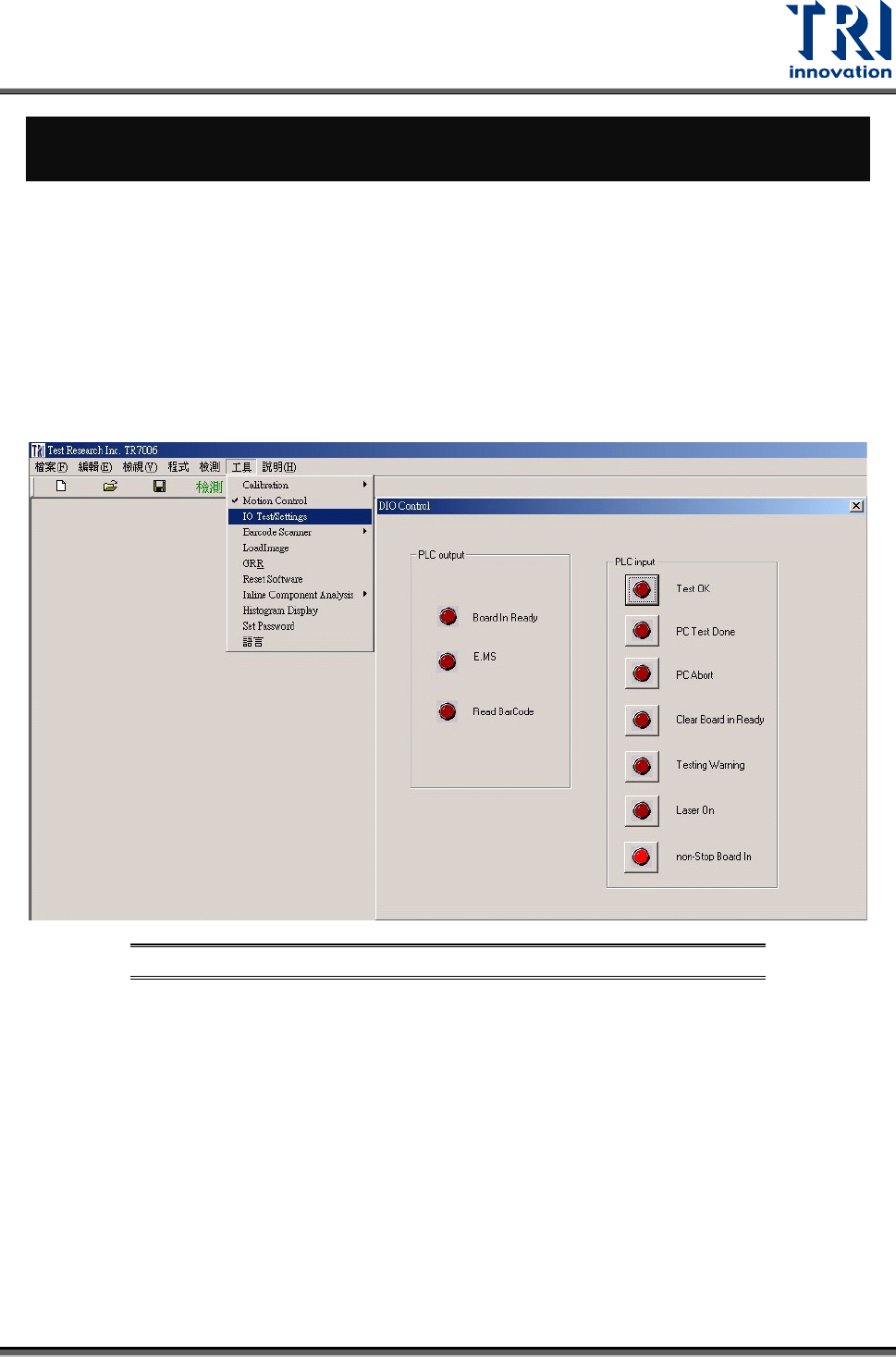

9.1.1
開啓
PC I/0
測試畫面
圖
93:
開啓
PC I/0
測試畫面
Test Research, Inc.
52 TR7007M SII User Guide – Hardware

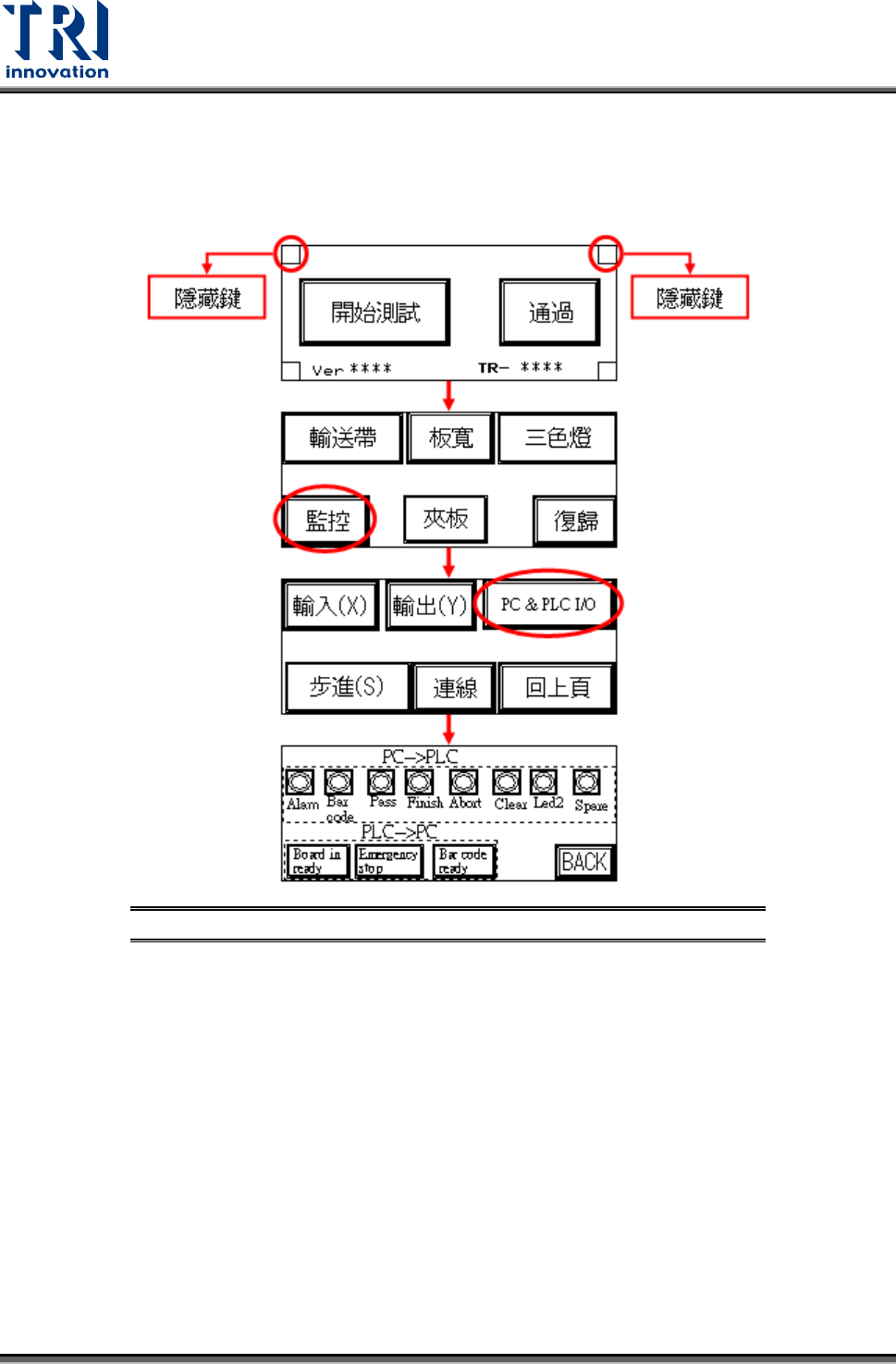

9.1.2
開啓
PLC I/0
測試畫面
同時按下二個隱藏鍵
圖
94:
開啓
PLC I/0
測試畫面

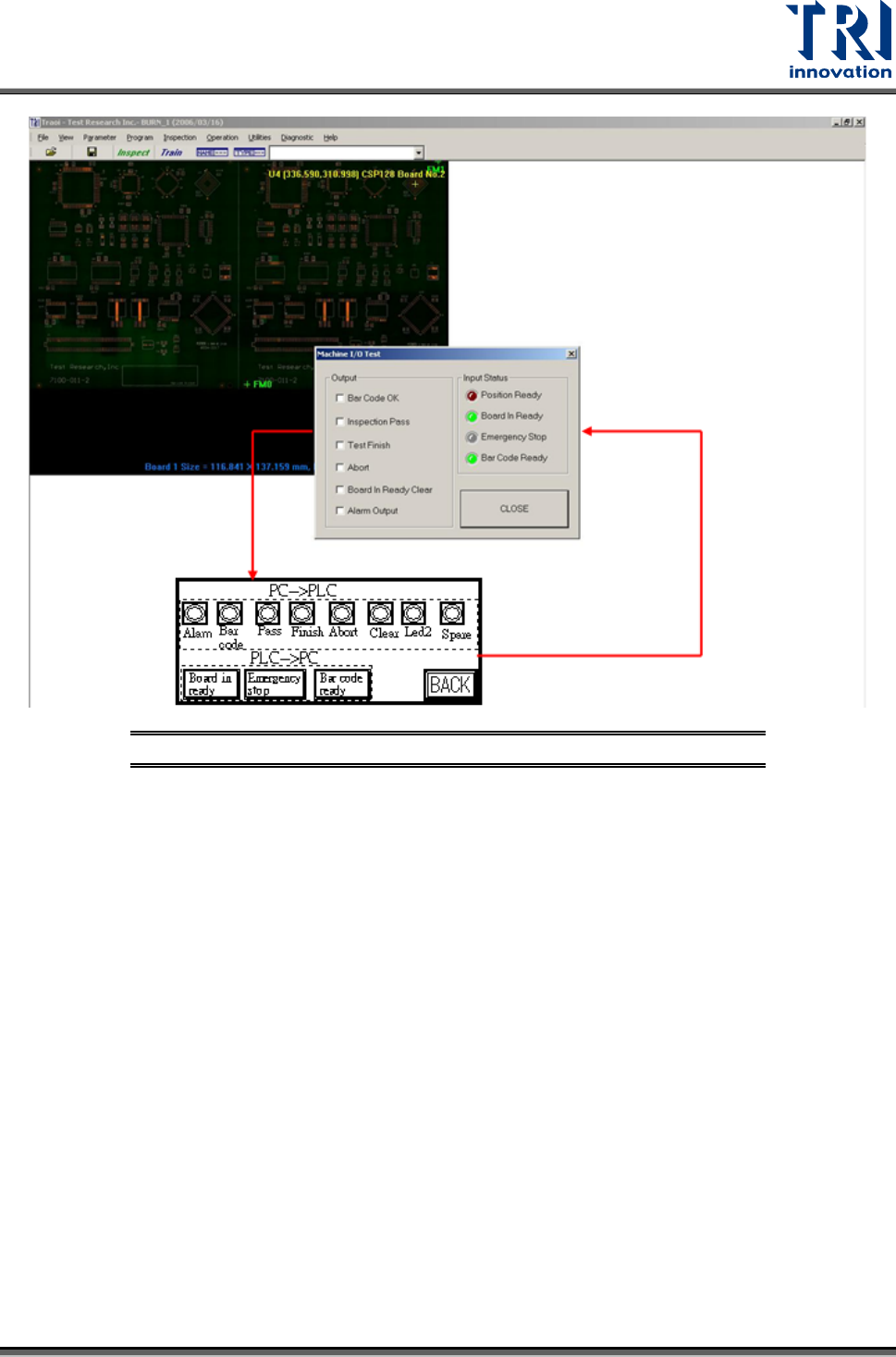

9.1.3
測試方法
開啓 PC 及 PLC I/0 測試畫面後，勾選 PC 的輸出，看 PLC 的輸入是否有反應；按
PLC 的輸出，看 PC 的輸入是否有反應。
Test Research, Inc.
TR7007M SII User Guide – Hardware 53
圖
95:
測試方法
