9.2
自動板寬

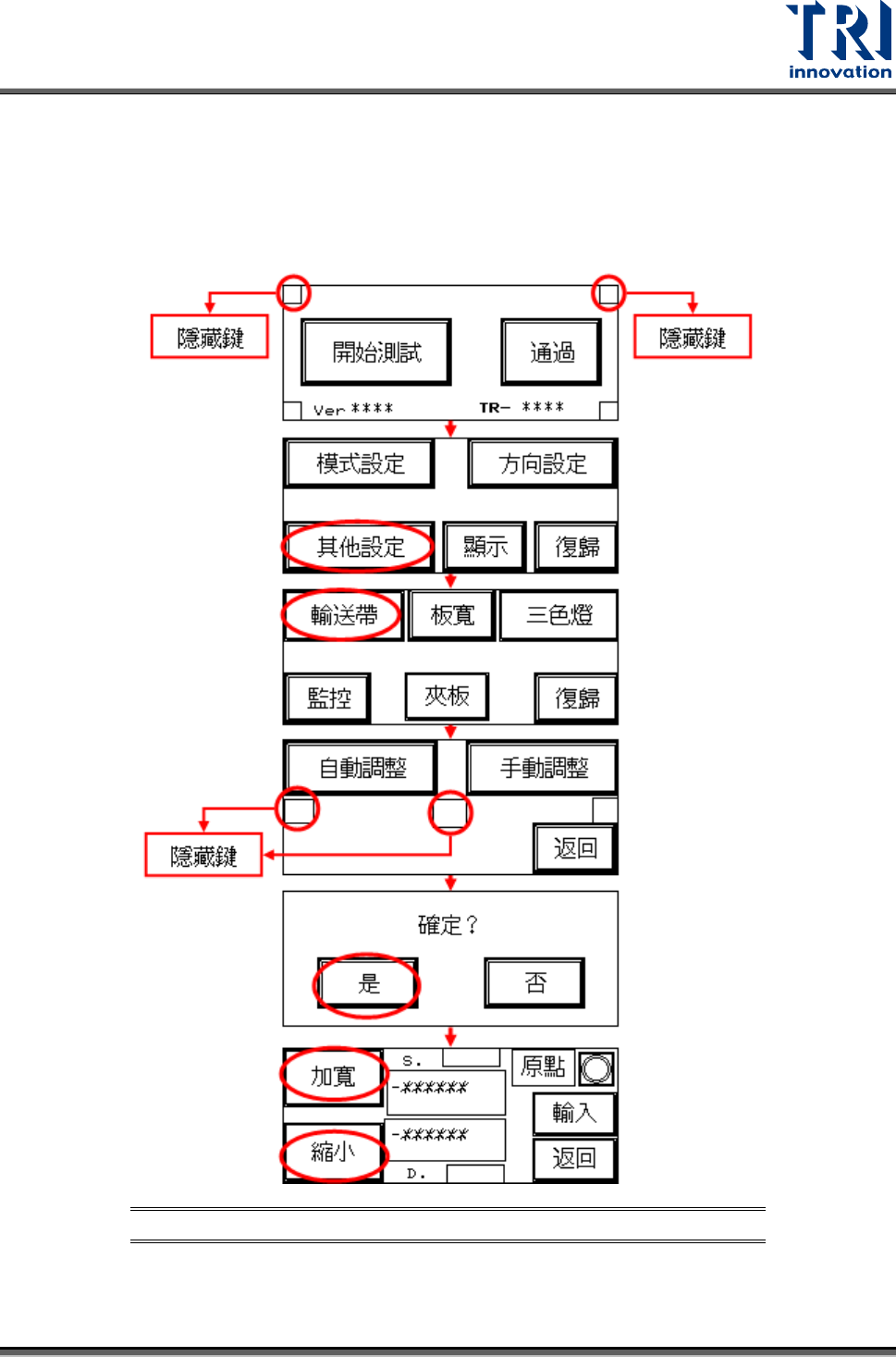

自動板寬：先用手動測試(同時按下二個隱藏鍵要，設定步驟如下圖)，觀查其狀態並參
考下表，進行故障排除。
圖
97:
自動板寬手動測試設定步驟
Test Research, Inc.
56 TR7007M SII User Guide – Hardware
問題
原因
對策
馬達完全不動作
1.
馬達故障
2.
線路問題
1.
更換馬達
2.
確認線路
*1
是否故障或脫落
馬達有激磁，但無法轉動
1.
機構有阻礙
2.DRIVER
設定不正確
1.
排除阻礙
2.
確認電流及
SWITCH
設定
馬達轉到後極限不停止
1.
極限
Sensor
位置不正確
2.
極限
Sensor
故障
1.
確認
Sensor
安裝位置
2.
更換
Sensor
圖
98:
自動板寬手動測試故障排除表
9.2.1
步進馬達
DRIVER
問題
1) RUN 及 STOP 調整
DRIVER 下方有兩個可變電阻，可變電阻有一十字調整處，用調棒調整十字調整處之
箭頭，順時鐘方向調大。
圖
99:
步進馬達
DRIVER
Test Research, Inc.
TR7007M SII User Guide – Hardware 57
2) 更換
先將電源關閉，把連接至 DRIVER 的兩組排線與兩條 DC +24V 之電源線移除，
DRIVER 上下各有一個螺絲，將螺絲取下，即可更換新的 DRIVER，更換完畢後，再
將排線與電源線裝回。更換完畢後，再依調整方法重新調整。
3) 線路問題：參考接線圖
註
:
若需要線路圖請參考「線路圖手冊」
.
