部品落下を検知した場合、以下のエラーを出力します。
部品落下を検出した場合、ヘッド毎にエラーメッセージを表示します。エラーメッセージ画面上の
[部品ポチ] ボタンから、エラーヘッドの部品吸着状態および負圧レベルが確認できます。
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50395
Ea13143 エラーダイアログから部品ポチを実行した場合、画面右側に表示される部品情報の編集
はできません。また、認識テストによる部品情報の更新は行いません(
※
)。
Ea13143 エラー発生時の部品ポチは、エラーヘッドの状態を確認するために実施します。
(※) [部品]-[部品ポチ]-[認識テスト] を実行した場合、部品データの 「部品識別輝度」 が自動更新されます。
Ea1314 エラーダイアログから [部品ポチ] - [認識テスト] を実行した場合は、「部品識別輝度」 の自動更新
は行いません。
4.
「Ea13143：搭載前部品落下エラー」 が発生した場合、エラーメッセージ上にある [部品ポチ] ボタ
ンから [部品ポチ] 画面を開きます。[認識テスト] を実行し、エラー対象のノズルの部品吸着状
態をチェックしてください。部品を吸着していない場合、基板上に部品が落ちている可能性があり
ます。落下部品があれば取り除いてください。エラーダイアログを閉じ、オペレーションパネルのス
タートボタンを押すと、エラーヘッドの部品廃棄処理が実施され、運転が再開されます。
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50395
5.

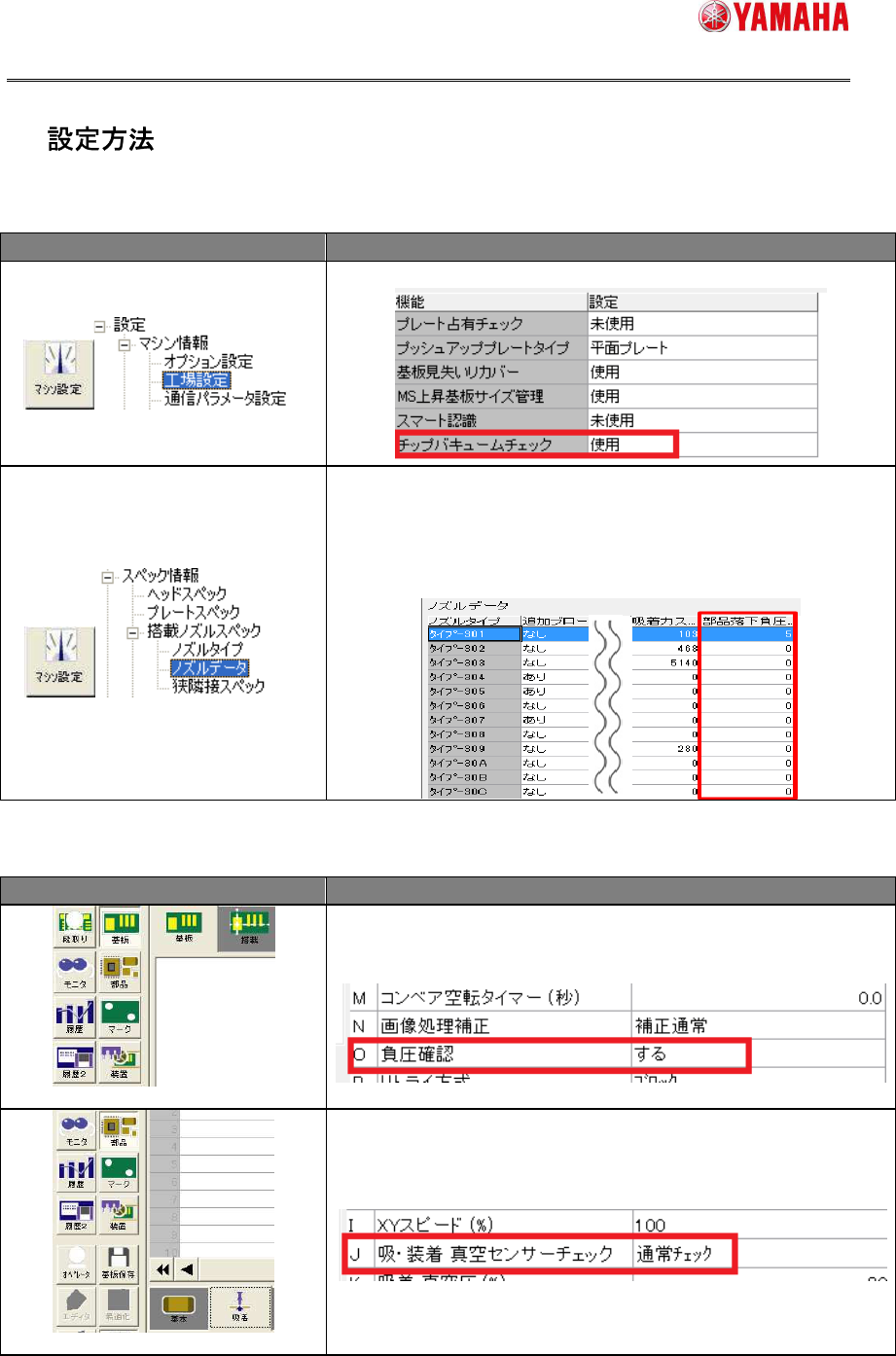

この機能を使用するための設定方法は以下のとおりです。
表 5.1設定項目(マシン設定)
メニュー 編集項目
[チップバキュームチェック] を 「使用」 に設定します。
各ノズルタイプの [部品落下負圧差] に値を設定します。
設定可能な値は 0～255 です。
0 を指定した場合は落下チェックを行いません。
(推奨値は「表 7.1機能の使用を推奨するノズルタイプ」のノズル
のみ 5。その他のノズルは 0)
表 5.2 設定項目(基板データ)
メニュー 編集項目
[基板]–[基板]
[負圧確認] を 「する」 に設定します。
[部品]–[吸着]
[吸・装着 真空センサーチェック] を 「通常チェック」 または 「特
殊チェック」 に設定します。
