AVK3 维修手册 5.5 下定位装置 D77MCC-Y4-000-A0 5.5-3 传感器位置关系示意图 Y 轴 (-) 电源断开 反向 反向 电源断开 X 轴 (+) X 轴 (-) Y 轴 (+) 电源断开 反向 反向 电源断开 328 0.1
AVK3
维修手册
5.5
下定位装置
D77MCC-Y4-000-A0
5.5-2
5.5.2 XY
工作台装置
(Y
轴驱动部件
)
装置编号：
1087104000
编号
名称
型号
1.
Y
轴
(+) (-)
安全限位检测开关
AT0-11-S-I / R
2.
Y
轴
(-)
超限位检测
P921SA1
3.
Y
轴原点检测
P921S1
4.
Y
轴
(+)
超限位检测
P921SA1
1.
3.
2.
4.
AVK3
维修手册
5.5
下定位装置
D77MCC-Y4-000-A0
5.5-3

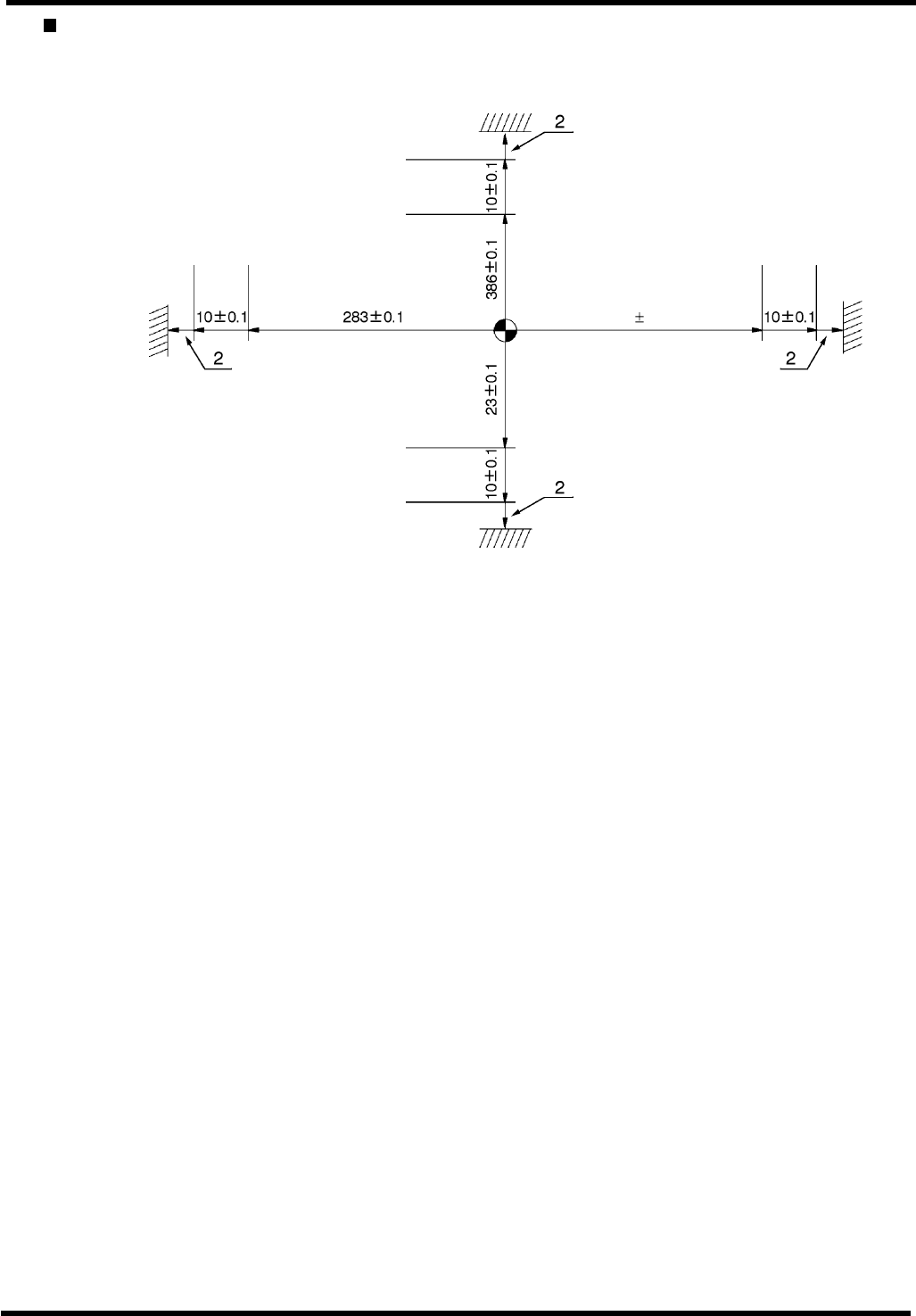

传感器位置关系示意图
Y
轴
(-)
电源断开
反向
反向
电源断开
X
轴
(+)
X
轴
(-)
Y
轴
(+)
电源断开
反向
反向
电源断开
328 0.1
AVK3
维修手册
5.5
下定位装置
D77MCC-Y4-000-A0
5.5-4
