AVK3
维修手册
7.24
旋转检测传感器调节
D77MCC-83-3A0-A0
7.24-1

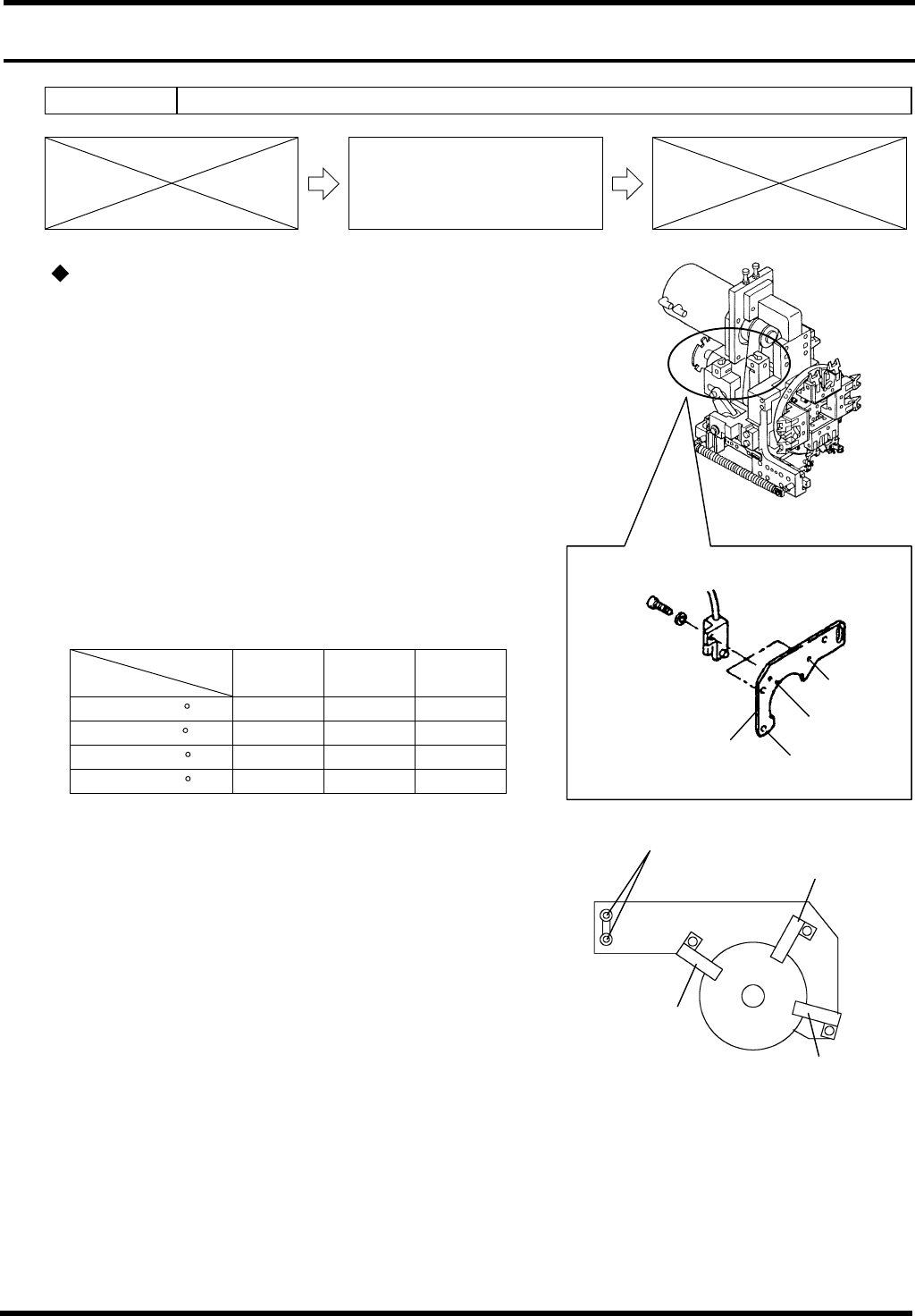

7.24.
旋转检测传感器调节
D77MCC-83-3A0-A0
装置编号：
1087111000
7.24
旋转检测传感器调节
旋转检测传感器调节
1.
1.
接通电源
[ON]
并返回原点。
2.
检查
1-3
号传感器指示灯是否亮。
3.
使用手动点动检查方法，使
T
轴在
±2°
范围之
内旋转，并检查
1-3
号传感器指示灯是否亮。
4.
转动旋转夹（每次转
90°
），检查旋转夹
检测是否正确。
5.
在每个位置，使
T
轴在
±2
°范围之内旋
转，并检查
1-3
号传感器指示灯是否亮。
传感器编号
.
夹头编号
No.1 No.2 No.3
No.1 ( 0 )
亮
亮
亮
No.2 ( 90 )
灭
亮
亮
No.3 (180 )
亮
灭
亮
No.4 (270 )
亮
亮
灭
6.
如检测不正确，则应拧松传感器托架螺
栓（
2
件）。
7.
移动托架直到传感器检测正确。
=
备注
=
由于传感器托架是内置式装置，因此不
可能单独调节每个传感器的位置。
8.
拧紧传感器托架螺栓（
2
件）。
9.
转动旋转夹，检查旋转夹检测是否正确。
传感器托架
No.3
No.2
No.1
传感器
传感器托架螺栓
传感器
No.2
传感器
No.1
传感器
No.3
