AVK3 维修手册 6.2 检查和润滑 D77MCC-80-020- A0 6.2-15 6.2.8 插入单元 装置编号： 1087110000 检查 周期 编号 项目 工作 描述 清除异物或灰尘。 a. 切刀刀片 确保切刀刀片没有磨损或损坏。 b. 插入导杆 确保插入导杆没有磨损或损坏。 每天 c. 折弯模具 确保折弯模具的顶部没有磨损或损坏。 d. 滑动单元 确保滑动单元滑动平稳。 e. 推进器 确保推进器移动平稳。 每周 f. 控…

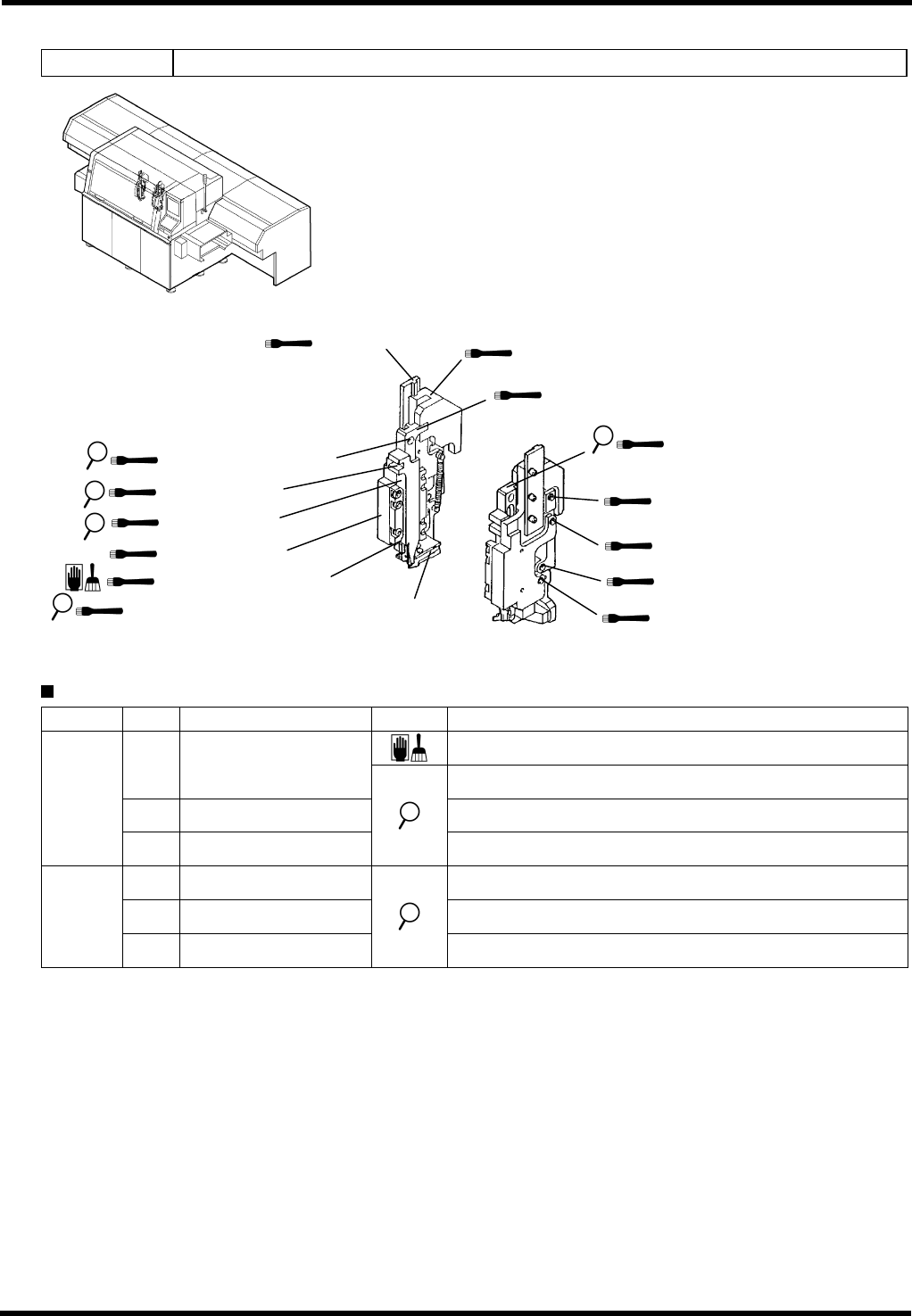

AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-14
检查
周期
编号
项目
工作
描述
a.
各轴
确保轴上
/
下移动平稳。
b.
插入轴
确保插入轴旋转平稳。
c.
导螺杆
确保导螺杆工作平稳。
每天
d.
滑块
确保滑块移动平稳。
e.
螺母
确保螺栓不会松动。
f.
凸轮从动件
确保凸轮从动件移动平稳。
每周
g.
线性轴衬
清除异物或灰尘。
h.
同步支带轮
凹槽：清除异物，灰尘或皮带废料。
i.
销插入单元
确保该单元滑动平稳。
每月
j.
电机转子
确保该单元移动平稳。
加油润滑
周期
编号
项目
工作
加油量
描述
1.
凸轮从动件的滑动表
面（
5
处）
2.
轴的旋转轴承
加润滑油时，循环定时器设为
262°
。
3.
滑块和架的滑动部件
每周
4.
轴和轴衬的滑动部件
位置：润滑脂喷嘴。
5.
轴和轴衬的滑动部件
（
2
处）
6.
轴，轴衬和导杆的滑动
部件（
2
处）
7.
滑块滑动部件
8.
梯形螺钉
每月
9.
轴和轴衬的滑动部件
位置：润滑脂喷嘴。
10.
弹簧（
2
）
11.
弹簧（
2
）
12.
弹簧（
2
）
13.
弹簧
14.
销（
2
个位置）
15.
销（
2
个位置）
16.
销（
2
个位置）
17.
销（
2
个位置）
每三个
月
18.
销（
2
个位置）
0.5cm
3
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-15
6.2.8
插入单元
装置编号：
1087110000
检查
周期
编号
项目
工作
描述
清除异物或灰尘。
a.
切刀刀片
确保切刀刀片没有磨损或损坏。
b.
插入导杆
确保插入导杆没有磨损或损坏。
每天
c.
折弯模具
确保折弯模具的顶部没有磨损或损坏。
d.
滑动单元
确保滑动单元滑动平稳。
e.
推进器
确保推进器移动平稳。
每周
f.
控制杆
确保各控制杆移动平稳。
5.
导板
c/10.
销、控制杆和导杆座
4.
滑动凸轮
7.
滚轮和滑动凸轮
8.
销和控制杆
9.
销、控制杆和导杆座
13.
插入导杆
b/2.
插入导杆
9.
销、控制杆和导杆座
e/11.
推进器
a/3.
可动刀片
6.
导杆座
b/12.
插入导杆
e/1.
推进器
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-16
加油润滑
周期
编号
项目
工作
加油量
描述
1.
推进器
2.
插入导杆
0.05cm
3
3.
可动刀片
0.01cm
3
位置：上
/
下滑动表面。
4.
滑动凸轮
0.05cm
3
5.
导杆
6.
导杆基座
7.
辊子和滑动凸轮
8.
销和挡块控制杆
9.
销、控制杆和导杆基座
0.02cm
3
10.
销、支架和折弯模具
0.01cm
3
位置：滑动表面。
11.
推进器
12.
插入导杆
0.02cm
3
位置：坡度方向上的滑动表面。
每个月
13.
插入导杆与滑动凸轮
的配合面
0.01cm
3
位置：配合面。
