AVK3 维修手册 6.2 检查和润滑 D77MCC-80-020- A0 6.2-20 检查 周期 编号 项目 工作 描述 a. LM 导杆 清除异物或灰尘。 b. 元件供给单元 确保元件供给单元移动平稳轻巧。 每天 c. 凸轮从动件 确保凸轮从动件旋转平稳。 每周 d. 滚珠丝杠轴 清除异物或灰尘。 加油润滑 周期 编号 项目 工作 加油量 描述 1. LM 导杆（ 2 ） 每次 1.9cm 3 （ 120 点） 每次 1.0cm …
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-19
供料架
供料架
c/2.
凸轮从动件
a/1.LM
导杆
d/3.
滚珠丝杠轴
c/2.
凸轮从动件
6.2.11
供料器
装置编号：
1087107000
（
120
站设备）
/1087107100
（
60
站设备）
120
站设备
60
站设备
供料架
a/1.LM
导杆
c/2.
凸轮从动件
d/3..
滚珠丝杠轴
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-20
检查
周期
编号
项目
工作
描述
a.
LM
导杆
清除异物或灰尘。
b.
元件供给单元
确保元件供给单元移动平稳轻巧。
每天
c.
凸轮从动件
确保凸轮从动件旋转平稳。
每周
d.
滚珠丝杠轴
清除异物或灰尘。
加油润滑
周期
编号
项目
工作
加油量
描述
1.
LM
导杆（
2
）
每次
1.9cm
3
（
120
点）
每次
1.0cm
3
（
60
点）
位置：轨道表面。
2.
凸轮从动件（
12
）
-
（
120
站设备）
/
（
6
）
-
（
60
站设备）
每次
0.3cm
3
位置：辊子表面。
每周
3.
滚珠丝杠轴
82.8cm
3
（
120
点）
49.9cm
3
（
60
点）
位置：轴。
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-21

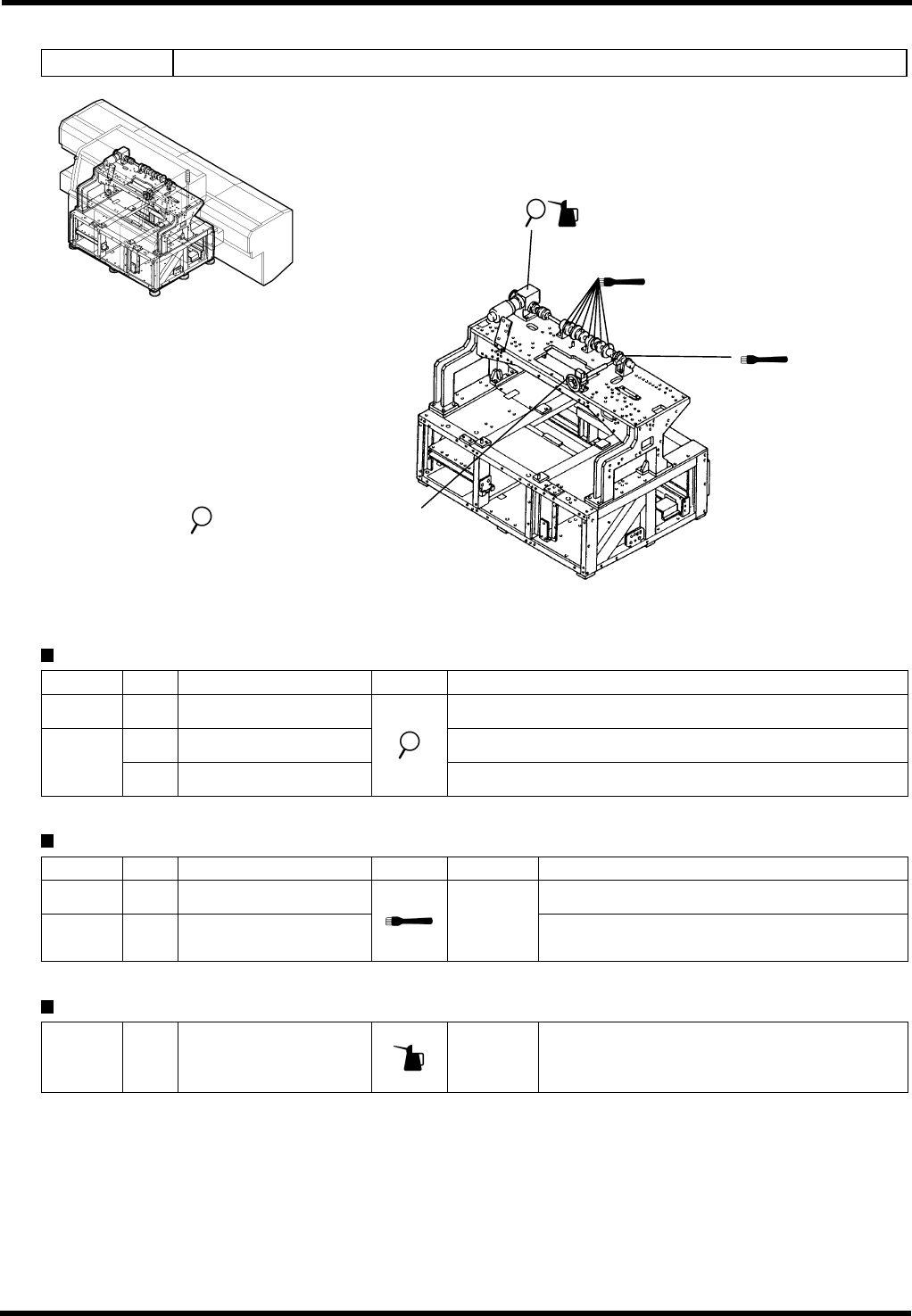

6.2.12
主单元
装置编号：
1087101000
检查
周期
编号
项目
工作
描述
每天
a.
手动旋转轮
确保齿轮旋转平稳。
b.
凸轮紧固螺栓
确保凸轮紧固螺栓没有松动。
每周
c.
蜗轮减速器
确保蜗轮减速器中的润滑剂不泄漏。
加油润滑
周期
编号
项目
工作
加油量
描述
每周
1.
凸轮表面
位置：凸轮表面。
每三个
月
2.
齿轮单元
0.5cm
3
位置：齿轮啮合部位。
更换
每
5000
个小时
3.
蜗轮减速器
1.9
公升
位置：油孔。
第一次应在运行
2000
小时后更换，以后每运
行
5000
小时后更换。
2.
齿轮单元
1.
凸轮表面
a.
手动旋转轮
c/3.
蜗轮减速器
