7 4-2-2 外形尺寸 尺寸 单 通道传送规格 A （传送长度） 998 mm C （不含 LCD ） 1,893 mm H （传送突出量） 8 mm I （从护罩前面到基准侧基板传送通 道） 75 0 .5 mm （前面一侧） 尺寸 B （从地面到传送带上面） 900 mm E （从地面到护罩上面①） 1,440 mm F （从地面到护罩上面②） 1,530 mm G （从地面到信号灯上面） 1,9 16 mm 最大突起物除外。 ※…
6
4-2 设备规格
4-2-1 电气规格与环境条件
供给电源
电压
三相
AC 200V
（标准状态）
变压器选购项
三相
AC 220V / 240V / 380V / 400V / 415V
*
注
1
频率数 50/60Hz
视在功率
2.1 kVA
峰值电（AC200V
）
42.3 A
供给空气
气压 0.49±0.05 MPa 干燥空气
最大空气消耗量 20L/min(标准状态) *注 2
环境条件
运行时
温度 +10～+35℃
保证精度的温度 +20～+25℃
湿度 30～70%RH (但，不能结露)
标高 1,000m 以下
运输及保管
温度
-20
～
+65
℃
(
不超过
24
小时短期为最高
+70
℃
)
湿度 30～80%RH (但，不能结露)
噪音 73 dB(A)以下 *注 3
污染度 2 (IEC60664-1 基准、相当于一般电子基板贴装生产线)
过电压等级
Ⅲ（
IEC60664-1
基准） *注
4
*注 1： 没有附带电源电缆。
对因电源电缆短路引起的一次侧配线事故（本公司）不提供保证，因此，断路器及电源电缆，请自行
承担责任选择。电源电缆，请使用各相 5.5mm
2
以上的电缆（供给电源电压和电源电缆长度不同，电
缆的适应横断面积也不同，故请注意）。
电缆长(m)
导体横断面积（
mm
2
）
200V
系
400V
系
不足
20
5.5
5.5
30
8.0
5.5
40
10.0
6.0
50
14.0
6.0
*注 2： 标准状态：温度 20℃、绝对压力 0.1MPa (=100kPa=1bar)、相对湿度 65％的空气状态。
必要供应空气量的计算如下所示：
20 L/min（标准状态）时⇒ 20/0.926（系数）= 21.6L/min 以上的必要供应。
*注 3： 按以下条件测量
- 距离机器前面 1m，距离地面 1.5m 高度
- 运行通常预想的动作，前面护罩处于关闭状态
*注 4：安装了变压器选购项时（未安装变压器选购项时，为过电压 II 类）
7

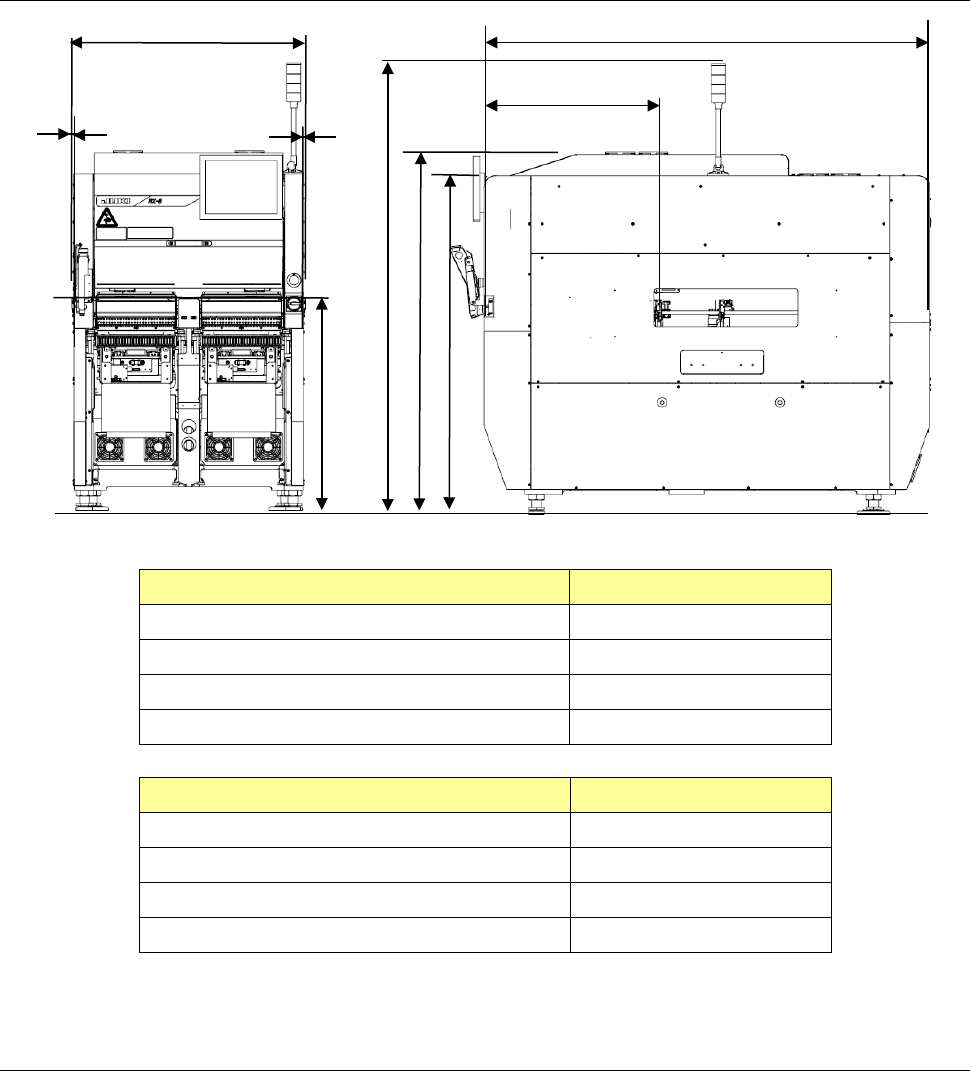

4-2-2 外形尺寸
尺寸 单通道传送规格
A（传送长度） 998 mm
C（不含 LCD） 1,893 mm
H（传送突出量） 8 mm
I（从护罩前面到基准侧基板传送通道）
750.5 mm（前面一侧）
尺寸
B（从地面到传送带上面） 900 mm
E（从地面到护罩上面①） 1,440 mm
F（从地面到护罩上面②） 1,530 mm
G（从地面到信号灯上面）
1,916 mm
最大突起物除外。 ※1 尺寸的公差为±5mm。
4-2-3 主机重量
1,810 kg * 选购项类除外
H
C
H
A
B
G
F
I
E
8
4-3 贴片循环时间（每小时的元件实际贴片数量）
P20 吸嘴贴片头
元件底面识别摄像机（Head 内置）
元件侧面识别摄像机（Head 内置）
单位(CPH)
贴片头规格 贴片循环时间 *1
P20 吸嘴贴片头 55,000
*1 把贴片元件 0603 电容器在 200×200mm 基板上依次按 0°、90°、180°、270°角度贴装 400 件时平均
每小时可贴装的点数。 (按 IPC9850 标准)
