20 5. 标准功能与选购项 5-1 标准功能 5-1-1 查出坏板标记功能 设置本功能后，对于多电路基板，可读取到各条电路上设置的坏板标 记 ( 不良电路 ) ，不在该电路上贴装元 件。 标记的大小，最小直径为 2.5mm 以上，与基板颜色必须有充分的反 差。 基板颜色与标记部位有足够的反射光 差时，可切换与基板颜色的 明暗反差。 5-1-2 高度测量装置 ( HMS ) 测量元件或纸带上面的高度，自动校 正吸取高度。 5-1-3 真…
19
识别标记形状及尺寸
识别标记以 JIS C5010「印刷电路板通则」及 JPCA-PB01-2004「印刷电路板」为准
标准标记有「识别标记形状」所示的 12 种。
识别标记形状
A
A
A
A
A
A
A
A
A
A
A
A
B
B B
B
B
B
A：0.4mm 以上及 2.0mm 以下
B：宽度 0.2mm 以上
标记的大小有上述限制。
识别标记的间隙
各识别标记周围空间应无导体图案、阻焊剂以及记号等其他标记，
且该空间的尺寸，最好是离识别标记外围 0.5mm 以上的长方形
识别标记的间隙
0.5mm 以上
0.5mm 以上
0.5mm
以上
0.5mm
以上
20
5. 标准功能与选购项
5-1 标准功能
5-1-1 查出坏板标记功能
设置本功能后，对于多电路基板，可读取到各条电路上设置的坏板标记(不良电路)，不在该电路上贴装元
件。
标记的大小，最小直径为 2.5mm 以上，与基板颜色必须有充分的反差。
基板颜色与标记部位有足够的反射光差时，可切换与基板颜色的明暗反差。
5-1-2 高度测量装置(HMS)
测量元件或纸带上面的高度，自动校正吸取高度。
5-1-3 真空泵
可控制空气压缩机的空气消耗量，提高吸取元件时的供气稳定性。
5-1-4 基板宽度自动调整功能(AWC)
可根据基板宽度，自动调整轨道间隔。
5-1-5 供料器悬浮传感器
旨在避免带式供料器没有安装正确时造成机械故障。传感器检测出有问题时，XY 轴即刻停止，并警告操
作员。
5-1-6 灵活校正系统(FCS)
FCS (Flexible Calibration System)的功能：把图像识别过的元件贴在玻璃治具基板上，用摄像机自动测量
程序设定值与实际贴片位置的差距，计算出贴片时的补正值。
其一系列操作，在设置治具基板后，可通过读取程序自动进行。
移动设备时，或定期维护时，可用 FCS 来检查，调整和维持精度。
※ 调整治具为选购项。
5-1-7 白名单式杀毒软件
防止病毒软件等在工厂出货后入侵的软件的活动。
基板
电路
坏板标记
21

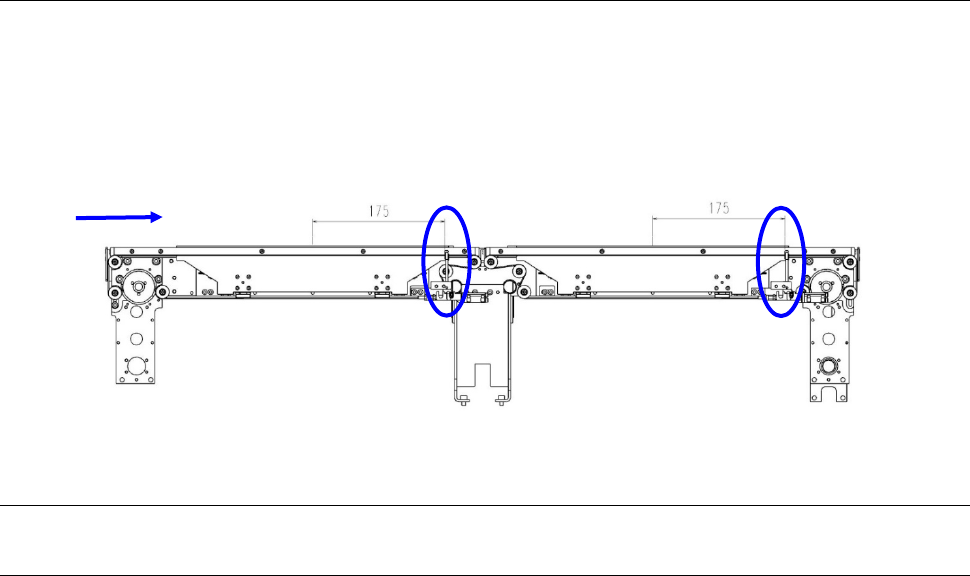

5-1-8 基板挡块
・基板挡块的设置位置
基板挡块的位置，相对于基板的传送方向，在 X 方向固定在距离单元中心 175mm 固定的位置。Y 方
向的位置也固定。
5-2 选购项
5-2-1 一次性更换台车（附带自动切割、垃圾箱）
可在主机上整批地装卸供料器类，在生产中进行下一次生产的供料器外部安排，节约准备工作时间。
基板传送方向
