28
8. 接口
8-1 电气接口
8-1-1 电信号的种类与含义
下面的“电信号连接概念图”，是 RX-8 与上下游装置连接电信号的概念图。
在下图里，RX-8 与上游装置间的电信号为①②，与下游装置之间的电信号为③④。
a) 电信号①称为输入信号要求搬出(或 Board available in)，即收到上游装置要求搬出印刷基板的信号。
b) 电信号②称为输出信号许可搬出(或 Ready out)，即向上游装置发出许可搬出印刷基板的信号。
c) 电信号③称为输出信号要求搬出(或 Board available out)，是向下游装置发出要求搬出印刷基板的信
号。
d) 电信号④称为输入信号许可搬出(或 Ready in)，是收到下游装置许可搬出印刷基板的信号。

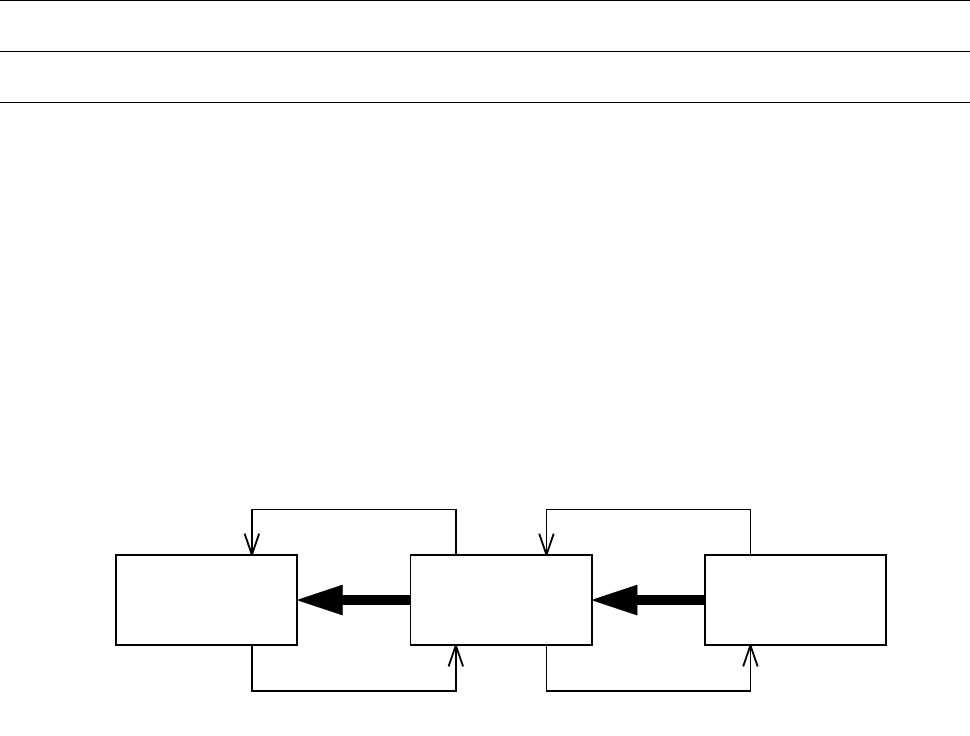

电信号连接概念图
下流側装置
③
①
②
④
マウンター
上流側装置
RX-8
上游装置
下游装置
29

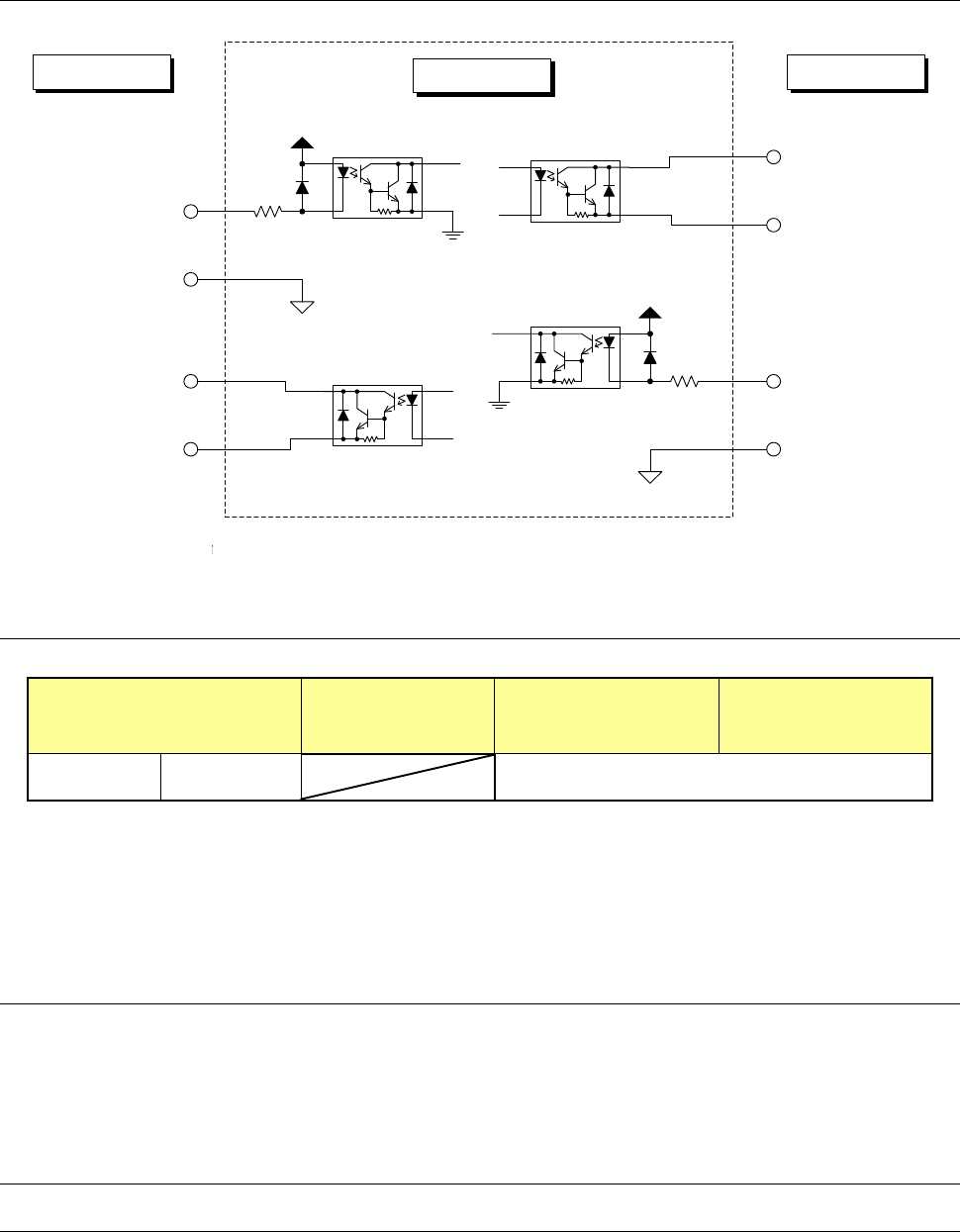

8-2 输入及输出信号接口
24V
搬出要求入力信号
ピン番号：１（フロント側）
ピン番号：９（リア側）
搬出要求信号コモン
ピン番号：２（フロント側）
ピン番号：１０（リア側）
下流側装置
搬出許可出力信号
ピン番号：３（フロント側）
ピン番号：１１（リア側）
搬出許可信号コモン
ピン番号：４（フロント側）
ピン番号：１２（リア側）
24V
搬出許可入力信号
ピン番号：３（フロント側）
ピン番号：１１（リア側）
搬出許可信号コモン
ピン番号：４（フロント側）
ピン番号：１２（リア側）
搬出要求出力信号
ピン番号：１（フロント側）
ピン番号：９（リア側）
搬出要求信号コモン
ピン番号：２（フロント側）
ピン番号：１０（リア側）
マウンタ
上流側装置
图 信号接口与连接端子
8-2-1 连接电缆规格
请按照各连接的机型，使用以下电缆。
使用电缆表
RX-7/RX-7R/RX-6
（双通道模式）
RX-7/RX-7R/RX-6
、
KE-3020VA
(
单通道模式
/
传送
)
检查机型、其他
（双通道传送机器）
RX-8
单通道模式
0、1、2
0：连接电缆 （以往产品 ：E9599705＊A0）
1：连接电缆 1（RX-7 标准附属/RX-7R 选项 ：EZ184657712）
2：连接电缆 2（选购项 ：EZ184660811）
8-3 数据接口
备有连接 JaNets 的 LAN（10/100/1000BASE-T）接口。
主机可使用 USB 接口 CD-ROM。
（前侧备有 2 个 USB 端口）
8-4 工具的连接
8-4-1 管线接口
主机端供气口装备有日東工器制造的管线接口(20PM)。
有工厂方附带的 One Touch Coupler。
・日東工器㈱ 制 High Coupler 型号 20SH
贴片机
下游装置
上游装置
输入信号要求搬出
针号：
1（前侧）
针号：
9（后侧）
公用信号要求搬出
针号：
2（前侧）
针号：
10（后侧）
输出信号许可搬出
针号：
3（前侧）
针号：
11（后侧）
公用信号许可搬出
针号：
4（前侧）
针号：
12（后侧）
输出信号要求搬出
针号：
1（前侧）
针号：
9（后侧）
公用信号要求搬出
针号：
2（前侧）
针号：
10（后侧）
输入信号许可搬出
针号：
3（前侧）
针号：
11（后侧）
公用信号许可搬出
针号：
4（前侧）
针号：
12（后侧）
30
9. 安全性规格
9-1 标准规格
紧急停止
设有前面 1 处紧急停止开关。
按下紧急停止开关时，各轴会立即停止、切断伺服马达的驱动电源。
安全罩
机器的前面配备 1 个安全罩。可通过安全罩开关，检测到开关状态，安全罩打开时，即切断各轴的动
力，进入紧急停止状态。
一次性更换台车部分有各自的安全开关，在一次性更换台车下降状态下，各轴的动力会被切断，进入
紧急停止状态。（传送带或支撑台、供应装置的动作不受影响。）
在安全罩打开状态及一次性更换台车下降状态下直接按下开始开关，会显示提示信息，轴不会动作。
联锁规格
门打开或一次性更换台车下降状态下，包括 XY 轴的动力系统的电源会关闭。
9-2 CE 标记规格
遵循下列 EC 指令。
•
EC
机械指令
2006/42/EC
•
EC EMC
指令
2014/30/EU
•
EC RoHS
指令
2011/65/EU
适合规格
机器指令
EN IS012100:2010, EN60204-1:2006+Al:2009, EN ISO13849-1:2015
EMC
指令
EN61000-6-4:2007+A1:2011, EN IEC61000-6-2:2019, EN61000-4-2:2009,
EN61000-4-3:2006+A1:2008+A2:2010, EN61000-4-4:2012,
EN61000-4-5:2014+A1:2017, EN61000-4-6:2014, EN61000-4-8:2010,
EN61000-4-34:2005+A1:2009
RoHS
指令
EN IEC63000:2018
9-3 其他法规
激光装置
HMS：class Ⅱ(JIS C6802 等级 2、FDA classⅡ)、EN60825
