16 单通道传送规格装置（传送方向 R → L ）
15
使用
RX-8

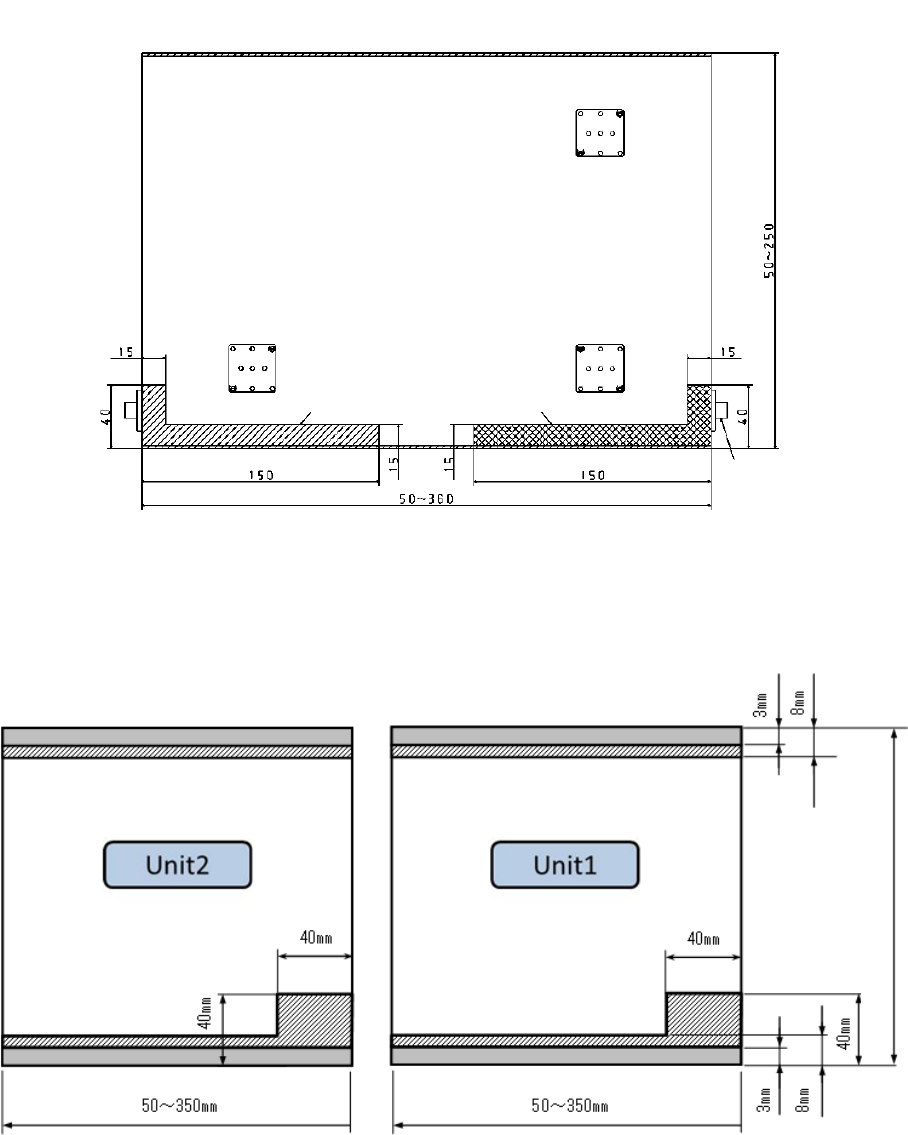

时不能安装支撑销的范围
RX-8
不能安装支撑销的范围
单通道传送规格装置（传送方向 L→R）
关于传 送方向
右→左
面
关于传 送方向
左→右
面
基板挡块
关于传送方向左→右面
机器跟前方面
单位：
mm
单通道规格
：
50
～
450
ｍｍ
16

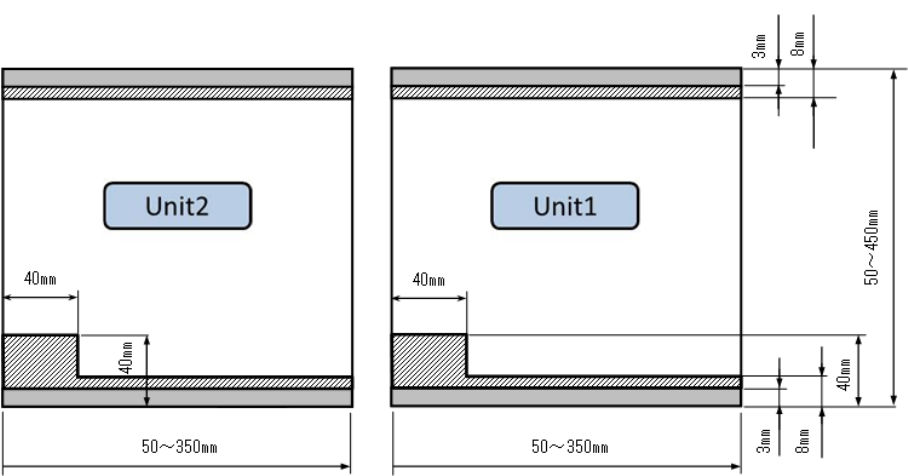

单通道传送规格装置（传送方向 R→L）
17

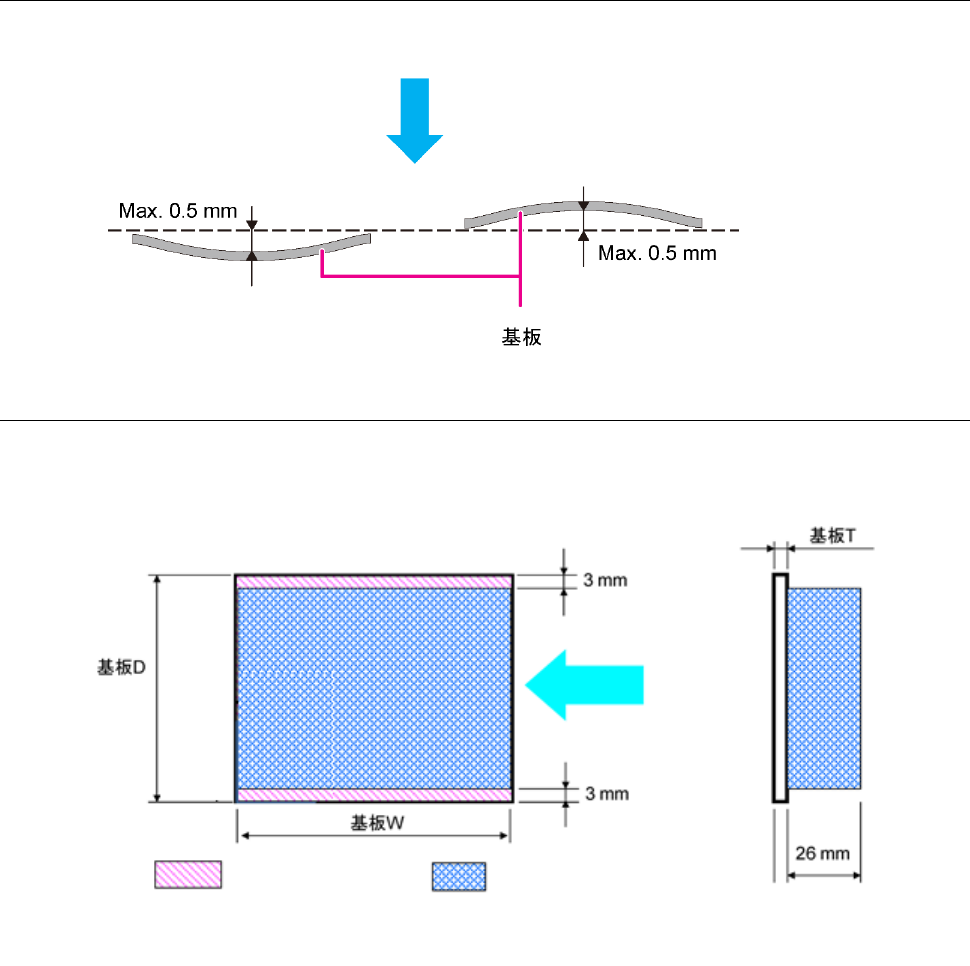

4-7-3 基板容许弯曲范围
4-7-4 基板表面及背面可贴片范围
如下图所示，从印刷基板两端向内 3 mm 的范围内不可贴装元件。
此外，背面贴装元件的最大高度为 26mm。
元件贴片方向
流向
下面侧
传送轨道部
在装置可使用的情况下
元件的贴片范围
