8 4-3 贴片循环时间 （ 每小时的元 件实际贴片数量 ） P 20 吸嘴贴 片头 元件底面识别摄像机（ Head 内置） 元件 侧 面 识别摄 像机 （ Head 内置） 单位 (CPH) 贴片头规格 贴片循环时间 *1 P20 吸嘴贴片头 55,000 *1 把贴片元件 0603 电容器在 200×200mm 基板上依次按 0° 、 90° 、 180° 、 270° 角度贴装 400 件时平均 每小时可贴装的点数。 ( 按 IP…
7
4-2-2 外形尺寸
尺寸 单通道传送规格
A（传送长度） 998 mm
C（不含 LCD） 1,893 mm
H（传送突出量） 8 mm
I（从护罩前面到基准侧基板传送通道）
750.5 mm（前面一侧）
尺寸
B（从地面到传送带上面） 900 mm
E（从地面到护罩上面①） 1,440 mm
F（从地面到护罩上面②） 1,530 mm
G（从地面到信号灯上面）
1,916 mm
最大突起物除外。 ※1 尺寸的公差为±5mm。
4-2-3 主机重量
1,810 kg * 选购项类除外
H
C
H
A
B
G
F
I
E
8
4-3 贴片循环时间（每小时的元件实际贴片数量）
P20 吸嘴贴片头
元件底面识别摄像机（Head 内置）
元件侧面识别摄像机（Head 内置）
单位(CPH)
贴片头规格 贴片循环时间 *1
P20 吸嘴贴片头 55,000
*1 把贴片元件 0603 电容器在 200×200mm 基板上依次按 0°、90°、180°、270°角度贴装 400 件时平均
每小时可贴装的点数。 (按 IPC9850 标准)
9
4-4 吸嘴

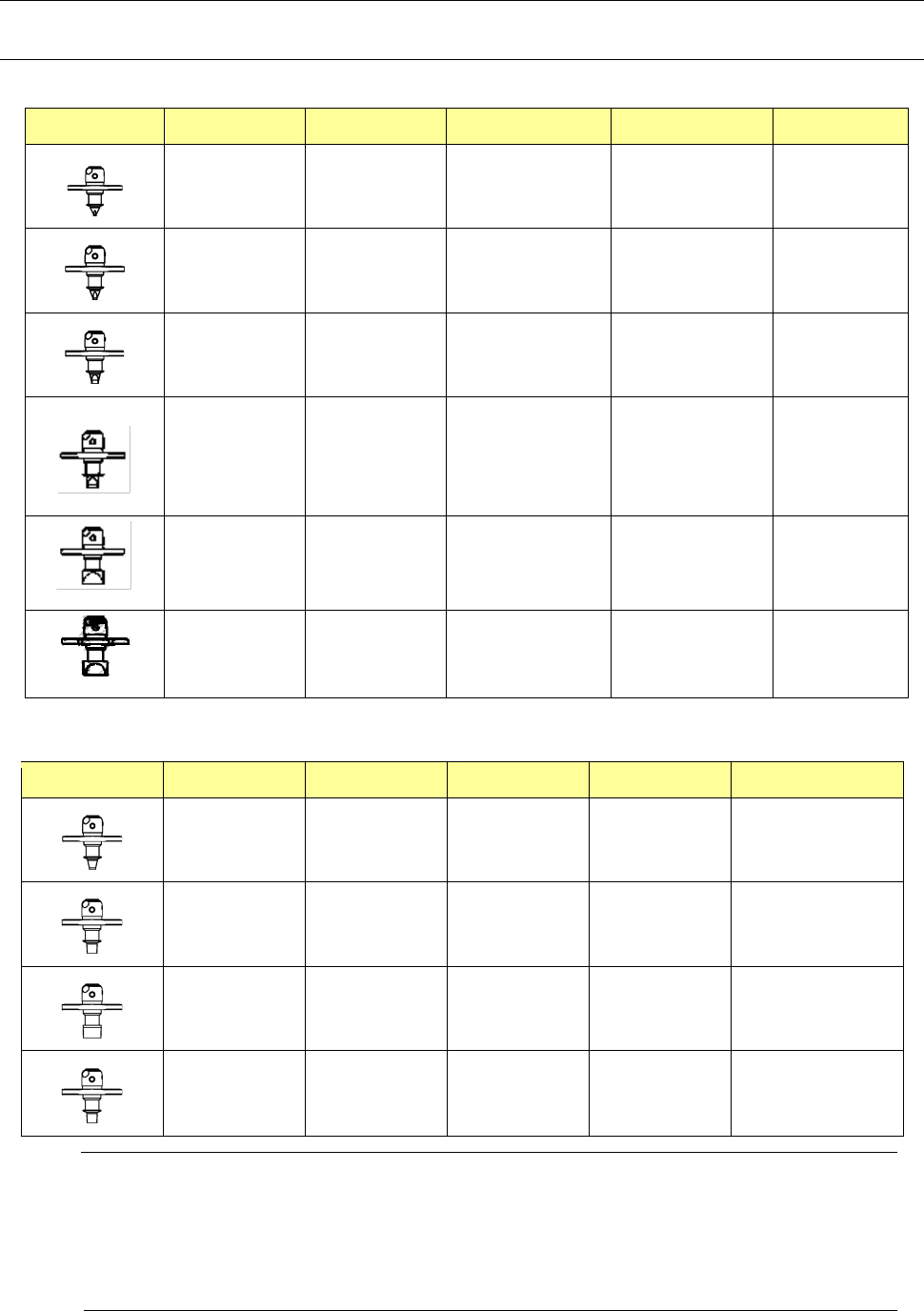

4-4-1 P16/P16S/P20 吸嘴贴片头用吸嘴种类
反射方式方形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
501 HF0402R(C)
0.4mm×0.3mm
（长方形）
0.08mm
（
X
型）
0402
502 HF0603R(C)
0.6mm×0.3mm
（长方形）
0.2mm
（
2
孔）
0603
503 HF1005R(C)
1.0mm×0.5mm
（长方形）
0.4mm 1005
512 HF1608R
1.6mm × 0.8mm
（长方形）
0.7mm 1608
521 HF3008R
3.0mm × 0.8mm
（长方形）
1.6mm x0.4mm
（长孔）
LED
(
侧视
)
等
524 HF3216R
3.2mm × 1.6mm
（长方形）
1.2mm 3216
反射方式圆形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
506 HF10071(C) 1.0mm 0.6mm
1608
～
2012
507 HF12081 1.4mm 1.0mm
3216
508 HF25201 2.5mm 2.0mm
□
3mm
～□
5mm
511 HF12081(C) 1.4 mm 1.0 mm 2012-3216
注意
•
本机可检测吸嘴脱落。请使用
RX-7/RX-7R/RX-8
专用的吸嘴。
•
RX-8(P20)
与
RX-7(P16)/RX-7R(P16S)
使用相同的吸嘴。
•
请勿直接用手将吸嘴安装到贴片头上。否则安装上的吸嘴将无法识别。
•
关于
0201
、
03015
专用吸嘴，请向销售代表咨询。
