1 Einleitung
1.2 Was vor Beginn der Arbeiten zu tun ist...
14 Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017
Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie in
der Maschine freischalten, regeln oder freisetzen wollen.
► Benachrichtigen Sie alle betroffenen Mitarbeiter.
► Schalten Sie die Maschine und alle Zusatzgeräte ab. Führen Sie das normale Abschalt-
verfahren durch:
ð Drücken Sie den STOPP-Taster.
ð Fahren Sie den Stationsrechner herunter.
ð Schalten Sie die Maschine am Hauptschalter aus.
► Trennen Sie die Maschine von allen Stromquellen:
ð Unterbrechen Sie die Druckluftzuführung.
ð Unterbrechen Sie die Netzversorgung.
► Verriegeln Sie die Anlagen.
ð Bringen Sie überall ein Schloss an, wo dies möglich ist:

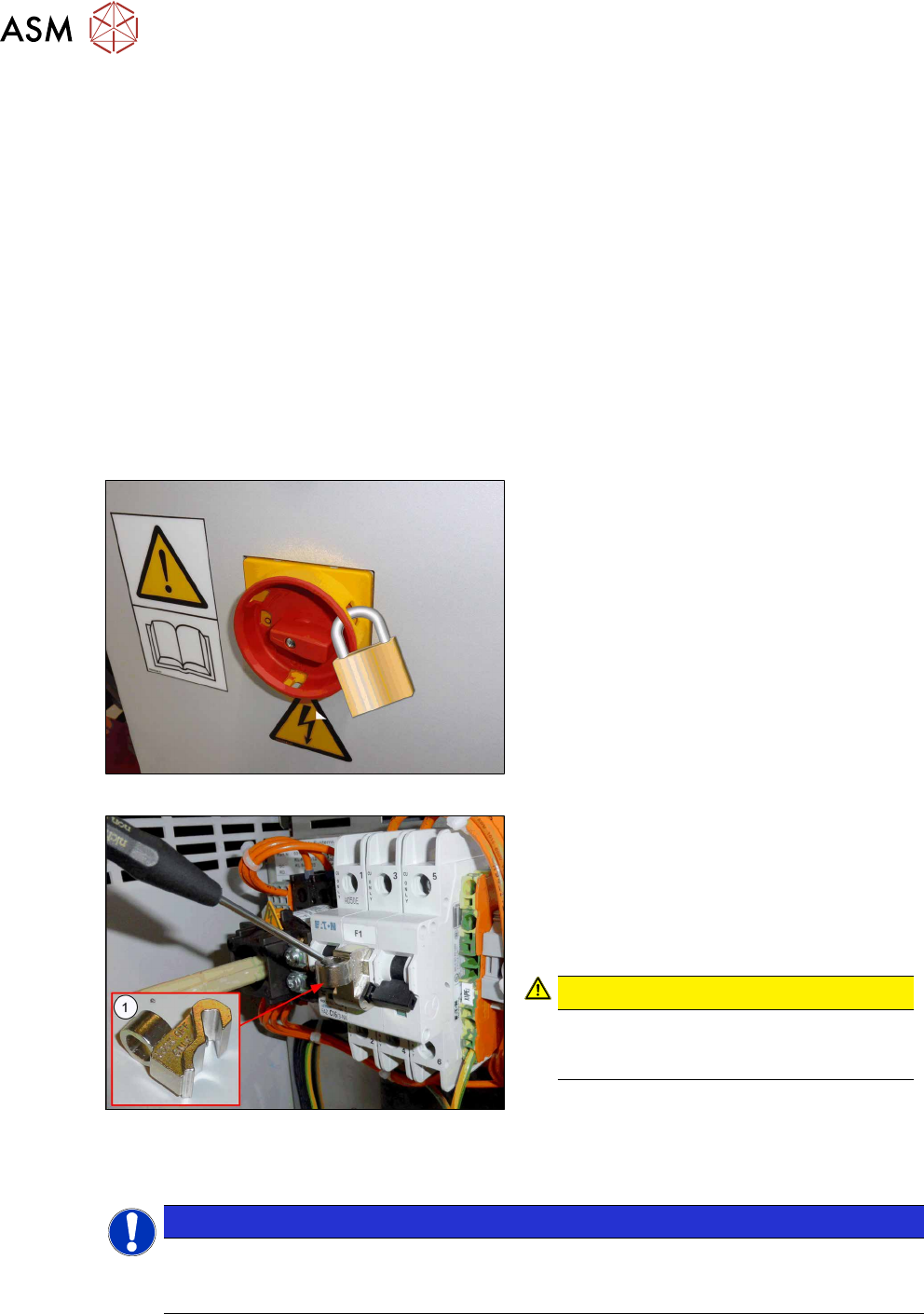

Abb.4: Schloss am Hauptschalter anbringen
Hauptschalter sichern
► Sichern Sie den Hauptschalter mit einem
Vorhängeschloss.
Abb.5: Schaltsperre Z-IS/SPE-1TE [03123101-xx] be-
festigen
Leitungsschutzschalter sichern
Mit der Schaltsperre kann ein unbeabsichtigtes
Einschalten der Maschine verhindert werden.
► Schalten Sie die Maschine aus.
► Stellen Sie den Leitungsschutzschalter auf
OFF.
VORSICHT!
Die Schaltsperre darf nur in
ausgeschaltetem Zustand angebracht
werden!
.
► Befestigen Sie die Schaltsperre(1) am Lei-
tungsschutzschalter.
► Sichern Sie den Schalter mit einem Vor-
hängeschloss.
HINWEIS
Schaltsperre in der Servicebox Ihrer Maschine
Bei Maschinen mit Lieferdatum ab Juni 2016 befindet sich die Schaltsperre [03123101‑xx]
in der Servicebox Ihrer Maschine.
1 Einleitung
1.2 Was vor Beginn der Arbeiten zu tun ist...
Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017 15

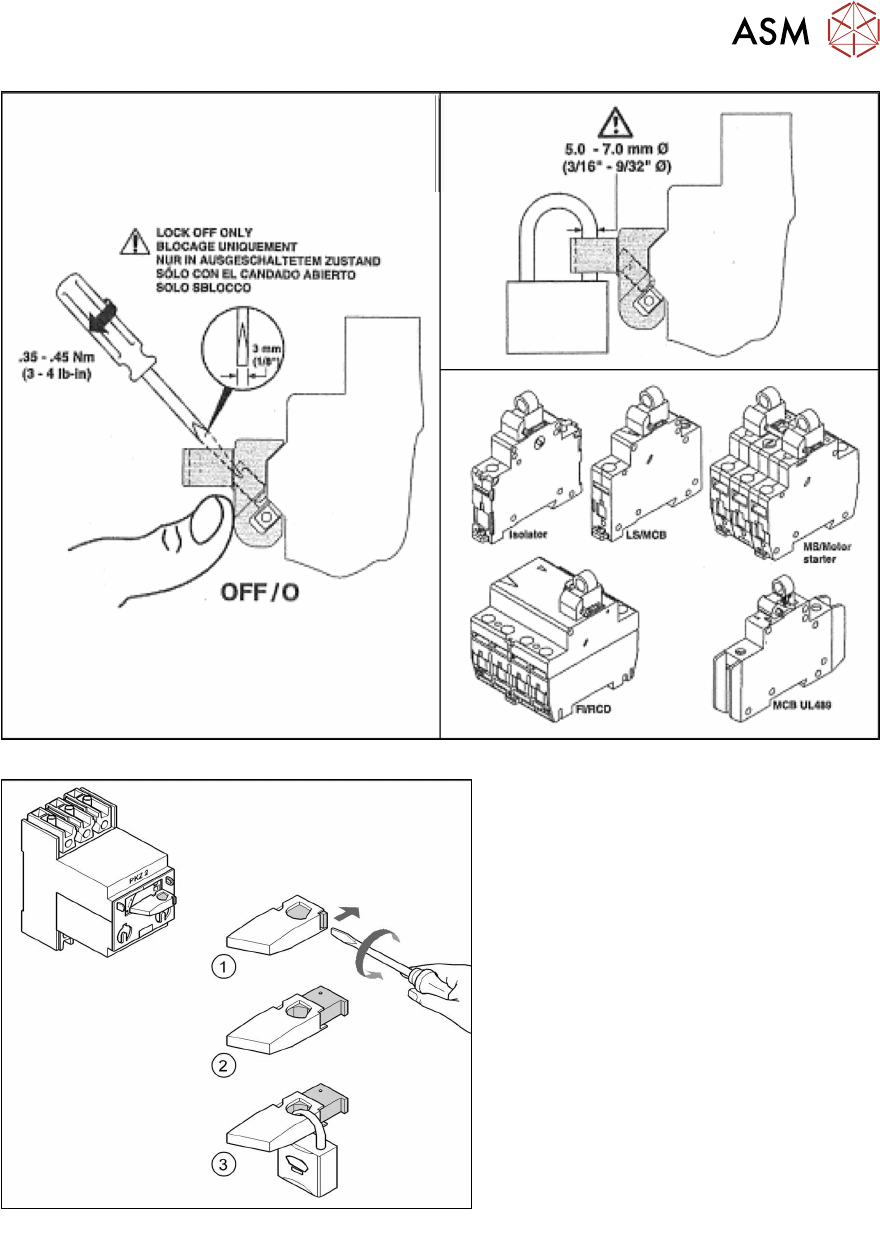

Abb.6: Schaltsperre Z-IS/SPE-1TE [03123101-xx]
Abb.7: Schloss am Motorschutzschalter anbringen
Motorschutzschalter sichern
► Drehen Sie den Schalthebel(1)
gegen den Uhrzeigersinn.
► Drücken Sie mit dem Schraubendre-
her die Arretierlasche(2) aus dem
Schalthebel(1) heraus.
► Sichern Sie den Schalthebel mit
einem Schloss(3).
► Alternativ: Anbringen von Warnschildern:
Ist es möglich die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt wer-
den.
Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss ange-
bracht werden kann. In diesen Fällen müssen Warnschilder angebracht werden, um die Mitar-
beiter zu informieren, dass sich die Maschine zu Servicezwecken in spannungslosem Zustand
befindet. Das Schild muss sicher befestigt werden, es muss von allen Seiten einsehbar sein
und es darf nur von demjenigen entfernt werden, der es angebracht hat.
1 Einleitung
1.3 Weitere Hinweise
16 Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017
► Freisetzen gespeicherter Energie:
Gespeicherte Energien in der Druckluftversorgung und elektrische Energien in Elektrolytkon-
densatoren müssen durch geeignete Maßnahmen freigesetzt sein.
Warten Sie dazu nach dem Abschalten der Maschine die angegebenen Entlade- und Druck-
abbauzeiten ab, um an der Maschine gefahrlos arbeiten zu können.
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten!
► Überprüfen der Verriegelung:
Testen Sie die Verriegelung der Maschine, indem Sie einfach den START-Taster drücken.
Folgende Schritte sind nötig, um die Maschine wieder betriebsbereit zu machen.
► Überprüfen Sie den Arbeitsbereich. Sorgen Sie dafür, dass das autorisierte Personal
sämtliches Werkzeug entfernt und alle Sicherheitseinrichtungen wieder in Kraft setzt.
► Benachrichtigen Sie alle betroffenen Mitarbeiter.
► Informieren Sie alle Arbeiter in dem betreffenden Bereich, dass die Maschine wieder in
Betrieb genommen wird, ehe Sie auch nur eines der Schlösser bzw. Warnschilder entfernen.
► Entfernen Sie die Schlösser/Warnschilder.
Jeder dazu autorisierte Mitarbeiter muss sein eigenes Schloss entfernen und unter
Verschluss nehmen.
► Schalten Sie die Maschine ein. Lassen Sie während des Betriebs autorisiertes Personal
überprüfen, ob die Reparaturen ordnungsgemäß durchgeführt worden sind.
Tests
Servicepersonal darf die Schaltungen testen, indem es diese kurzzeitig aktiviert, ohne das
Verriegelungsverfahren aufzuheben. Dies allerdings nur, wenn keine weiteren Personen mehr
Arbeiten an der zu testenden Baugruppe ausführen.
Es ist außerordentlich wichtig, dass alle weiteren START-Taster mit dem Warnschild "Nicht in
Betrieb nehmen" gekennzeichnet sind, um so ein unbeabsichtigtes Starten der Anlage in dieser
Zeit zu verhindern.
Verantwortung und Pflichten
●
Das Instandhaltungs- und Wartungspersonal ist dafür zuständig, sicherzustellen, dass dieses
Verfahren eingehalten wird.
●
Es gehört zu den Aufgaben und Pflichten des unmittelbar Vorgesetzten des Instandhaltungs-
und Servicepersonals, diesen Personenkreis in dieses Verfahren einzuweisen.
●
Es gehört zu den Aufgaben und Pflichten des Sicherheitsbeauftragten das Verfahren zum
Verriegeln und Kennzeichnen der Verriegelung der Maschinen zu regeln.
1.3 Weitere Hinweise
1.3.1 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien
Für SIPLACE-Produkte werden nur Stoffe, Materialien und Teile verwendet, die sich leicht trennen
und umweltfreundlich entsorgen lassen.
HINWEIS
Bestimmungen beachten
Für die fachgerechte und umweltfreundliche Entsorgung der Anlage, der Betriebsstoffe und
der Verbrauchs- und Verschleißteile ist ausschließlich der Betreiber der Anlage verant-
wortlich.
► Beachten Sie dazu die nationalen gesetzlichen Bestimmungen für die Abfallent-
sorgung und den Umweltschutz.
