2 Instandhaltungstätigkeiten Vakuumpumpe
2.4 Durchführen der Instandhaltungstätigkeiten
Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017 23
2.4 Durchführen der Instandhaltungstätigkeiten
HINWEIS
Anleitung des Herstellers beachten
► Für genaue Informationen zu den Instandhaltungsintervallen und zur Durchführung
der einzelnen Instandhaltungstätigkeiten lesen Sie die Bedienungsanleitung des Her-
stellers Ihrer Vakuumpumpe.
HINWEIS
Montageanleitung beachten
Lesen Sie für diese Arbeiten auch die entsprechende Vakuumpumpen-Montageanleitung
für Ihre Maschine.
2.4.1 Prüfen/Austauschen des Filtereinsatzes
Abb.10: Halteklammern
► Öffnen Sie die seitlichen Halteklammern des Fil-
tergehäuses und nehmen Sie den Deckel ab.
Abb.11: Vakuumfilter
► Nehmen Sie den Vakuumfilter(1) heraus.
► Prüfen Sie den Vakuumfilter und tauschen Sie
diesen ggf. aus (Filtereinsatz [03077677‑xx]).
2 Instandhaltungstätigkeiten Vakuumpumpe
2.4 Durchführen der Instandhaltungstätigkeiten
24 Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017
2.4.2 Prüfen/Austauschen des Schiebersatzes
Je nach Einbausituation kann es sinnvoll sein die Vakuumpumpe für die Wartung auszubauen.
Lesen Sie dazu die Vakuumpumpen-Montageanleitung für Ihre Maschine.
Abb.12: Vakuumpumpe vorbereiten
► Lösen Sie den Schnellverschluss zwischen Filter-
gehäuse(2) und Verteilerblock(1).
► Demontieren Sie das Filtergehäuse(2).
► Demontieren Sie den Abluftkanal(3) (siehe
Montageanleitung).
► Demontieren Sie die vordere Abdeckung(4).
VORSICHT!
Die vordere Abdeckung der Vakuumpumpe ist
lediglich mit Gummipuffern befestigt.
Achten Sie darauf die Gummipuffer nicht zu
beschädigen.
Heben Sie die Vakuumpumpe immer am Gehäu-
se oder am Filter an, nicht an der Frontplatte.
.
Abb.13: Abdeckung
► Demontieren Sie die Abdeckung(1).
Abb.14: Gehäuse
► Demontieren Sie das Gehäuse(1).
► Reinigen Sie das Gehäuse mit dem Staubsauger.
2 Instandhaltungstätigkeiten Vakuumpumpe
2.4 Durchführen der Instandhaltungstätigkeiten
Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017 25

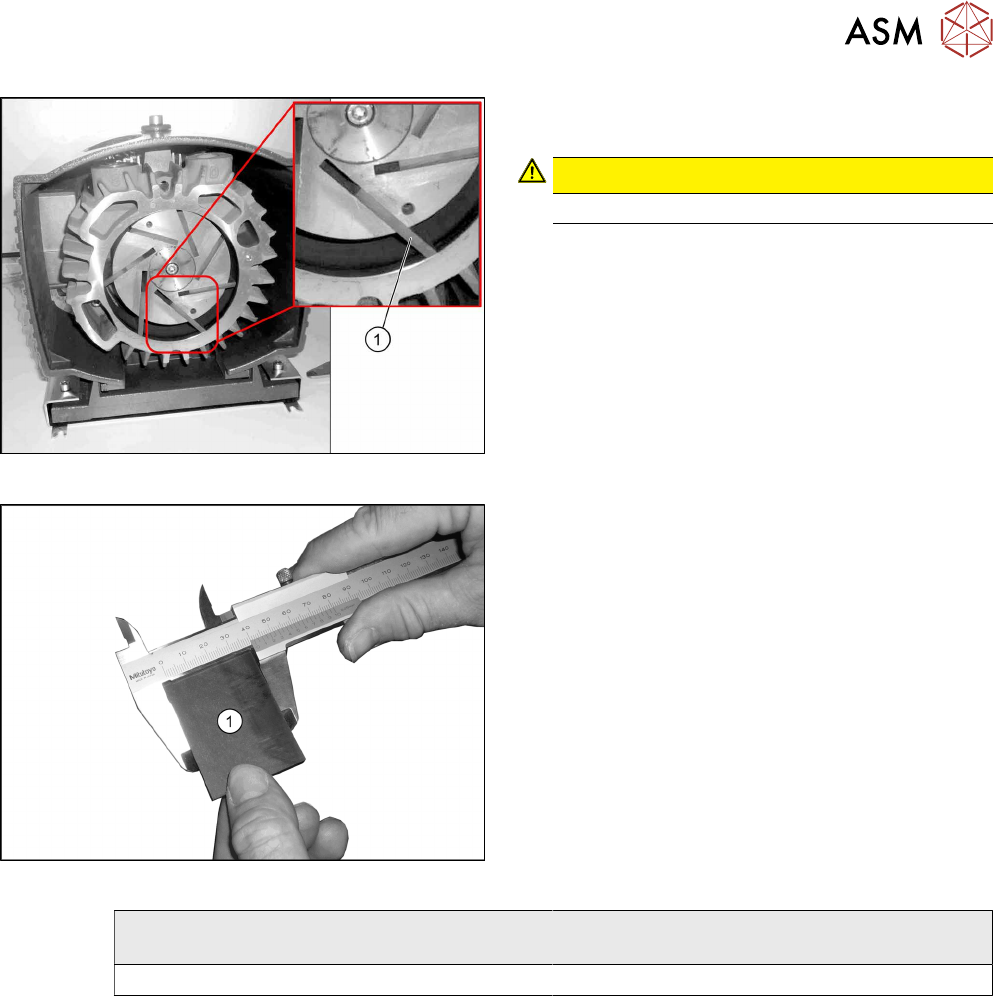

Abb.15: Schieber
► Nehmen Sie die Schieber (1) vorsichtig aus der
Pumpe heraus. (7 Stück)
VORSICHT!
Die Schieber sind empfindlich.
.
► Prüfen Sie die Schieber auf Beschädigungen und
tauschen Sie diese ggf. aus.
Abb.16: Breite der Schieber messen
► Messen Sie die Breite der Schieber. Hat ein
Schieber nicht die geforderte Mindestbreite, dann
tauschen Sie ihn aus (siehe folgende Tabelle).
Pumpentyp
(siehe Typenschild auf vorderer Abdeckung)
Minimal erlaubte Breite des Schiebers
DX / VX / T 4.25 Min. 28 mm
