2 Instandhaltungstätigkeiten Vakuumpumpe 2.5 Abschließende Arbeiten 26 Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017 2.5 Abschließende Arbeiten ► Der Einbau erfolgt in umgeke…

100%1 / 50
2 Instandhaltungstätigkeiten Vakuumpumpe
2.4 Durchführen der Instandhaltungstätigkeiten
Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017 25
Abb.15: Schieber
► Nehmen Sie die Schieber (1) vorsichtig aus der
Pumpe heraus. (7 Stück)
 VORSICHT!
Die Schieber sind empfindlich.
.
► Prüfen Sie die Schieber auf Beschädigungen und
tauschen Sie diese ggf. aus.
Abb.16: Breite der Schieber messen
► Messen Sie die Breite der Schieber. Hat ein
Schieber nicht die geforderte Mindestbreite, dann
tauschen Sie ihn aus (siehe folgende Tabelle).
Pumpentyp
(siehe Typenschild auf vorderer Abdeckung)
Minimal erlaubte Breite des Schiebers
DX / VX / T 4.25 Min. 28 mm
2 Instandhaltungstätigkeiten Vakuumpumpe
2.5 Abschließende Arbeiten
26 Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017
2.5 Abschließende Arbeiten
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

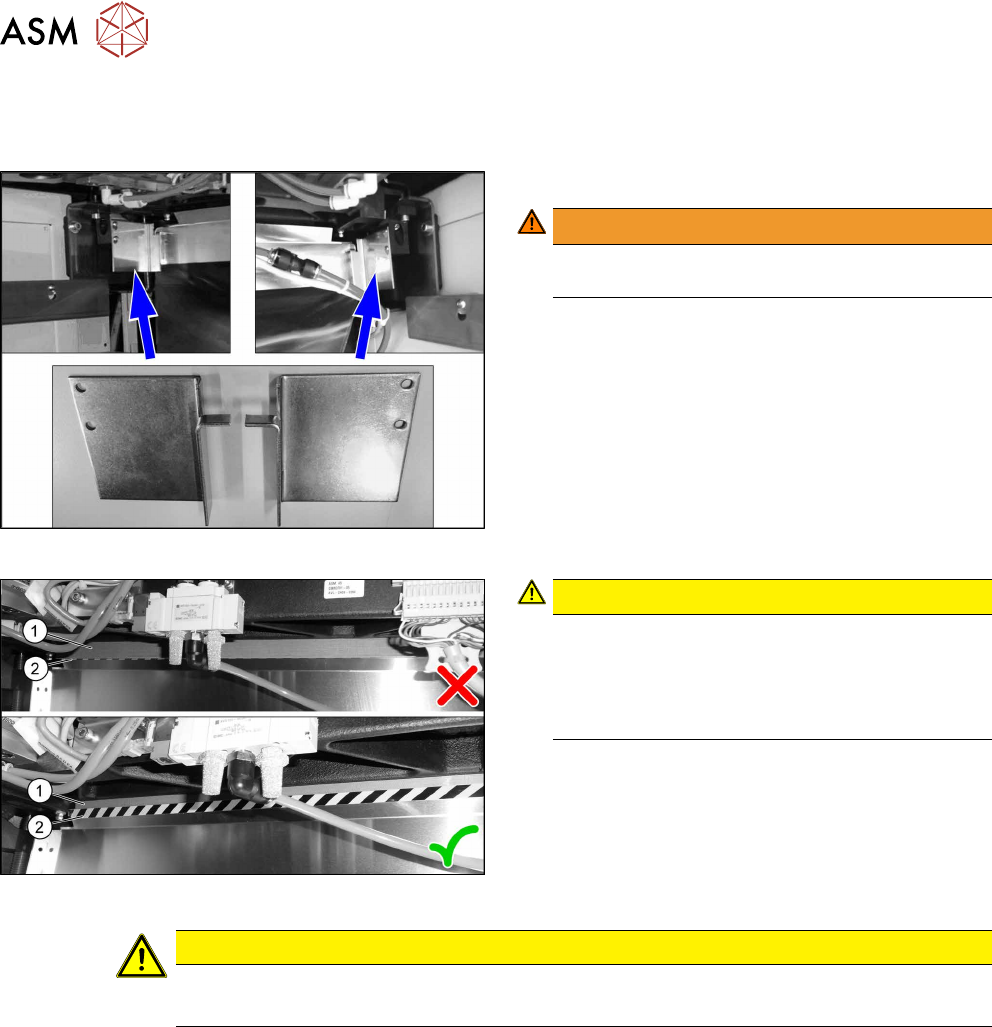

Abb.17: Sicherungen an manuellen Tischen
Nur manuelle Tische:
 WARNUNG!
An manuellen Tischen besteht ohne die beiden
Sicherungen Verletzungsgefahr.
.
► Montieren Sie die beiden Sicherungen.
Abb.18: Kunststoffstreifen an SIPLACE SX1/SX2
 VORSICHT!
Achten Sie darauf, dass sich der Kunststoffstrei-
fen(1) (wenn vorhanden) beim Einhängen der
Gurtabfallrutsche hinter dem Blech(2) befindet.
Der schwarz-gelb-schraffierte Aufkleber muss
komplett sichtbar sein.
.
VORSICHT
Gurtabfallrutsche
► Montieren Sie die Gurtabfallrutsche
27Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017
Table of Contents
Table of Contents
1 Introduction.. 29
1.1 Safety Instructions.. 29
1.1.1 Conventions for the Use of Safety Instructions and Symbols.. 29
1.1.2 Safety Instructions for Working with Strong Magnetic Fields.. 30
1.1.3 Safety Instructions for the Power Supply (Without SMPS).. 30
1.1.4 Safety Instructions for the Power Supply (With SMPS).. 31
1.1.5 Safety instructions for the compressed air supply.. 34
1.1.6 Safety Instructions for Work on the Cutting Device.. 34
1.1.7 Safety Instructions for Maintenance Tasks.. 34
1.1.8 Safety Instructions on Hazardous Materials.. 35
1.2 Preparatory Work..... 35
1.3 Other Instructions.. 39
1.3.1 Environmentally-Friendly Disposal of Materials and Components.. 39
1.3.2 Use of Original SIPLACE Accessories and Spare Parts.. 39
1.3.3 ESD Guidelines.. 39
1.3.3.1 Definition of ESD.. 39
1.3.3.2 Important Measures to Protect Against Static Charging.. 39
1.3.3.3 Handling ESD Modules.. 39
1.3.3.4 Measurements and Modifications to ESD Modules.. 40
1.3.3.5 Dispatching ESD Modules.. 40
1.3.4 Release History.. 40
1.3.5 SIPLACE on the World Wide Web (WWW).. 40
1.4 Staff Qualifications and Training.. 41
1.5 Abbreviations.. 41
2 Maintenance Tasks for Vacuum Pump.. 43
2.1 Tools, Consumables, Spare and Wear Parts.. 43
2.2 Preparatory Steps.. 44
2.3 Recommended maintenance intervals.. 44
2.4 Performing Maintenance Tasks.. 45
2.4.1 Checking/Replacing the Filter Insert.. 45
2.4.2 Checking/Replacing the Slide Set.. 46
2.5 Final work.. 48
