2 Instandhaltungstätigkeiten Vakuumpumpe
2.2 Vorbereitende Arbeiten
22 Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017
2.2 Vorbereitende Arbeiten
WARNUNG
Bei Arbeiten im Bereich des Schneidgerätes besteht Verletzungsgefahr.
Wenn Sie Arbeiten im Bereich des Schneidgeräts durchführen, dann fahren Sie die
BE‑Wagen aus der Maschine und trennen Sie die Maschine von der Netz- und Druckluft-
versorgung.
► Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
► Sichern Sie die Maschine gewissenhaft gegen unbefugtes Wiedereinschalten.
► Greifen Sie nicht in das Schneidgerät.
► Schalten Sie die Maschine aus und sichern Sie die Maschine gegen Wiedereinschalten.
Beachten Sie dazu Abschnitt 1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}13].
► Unterbrechen Sie die Druckluftversorgung der Maschine.
► Je nach Maschinentyp ist die Vakuumpumpe an verschiedenen Positionen montiert. Lesen
Sie dazu ggf. die entsprechende Vakuumpumpen-Montageanleitung für Ihre Maschine.
► Demontieren Sie ggf. die Gurtabfallrutsche und die Abdeckung um Zugang zur Vakuumpum-
pe zu erlangen.
VORSICHT
Gelockerte Vakuumpumpe
Ein Ausbau der Vakuumpumpe ist möglich, jedoch nicht notwendig.
Für eine bessere Zugänglichkeit kann es aber sinnvoll sein die Vakuumpumpe zu lockern
und in der Maschine etwas nach vorne zu ziehen. Lesen Sie dazu ggf. die entsprechende
Vakuumpumpen-Montageanleitung für Ihre Maschine.
► Achten Sie darauf, dass die Vakuumpumpe nicht aus der Maschine herausfallen kann.
2.3 Empfohlene Instandhaltungsintervalle
Instandhaltungsintervall Ersatzteil Aufgabe
Alle 30.000
Betriebsstunden
Schiebersatz [03077679‑xx] Prüfen Sie den Schiebersatz und
tauschen Sie diesen ggf.
Alle 6 Monate oder
4.000Betriebsstunden
Filtereinsatz [03077677‑xx] Prüfen Sie den Filtereinsatz und
tauschen Sie diesen ggf. aus.

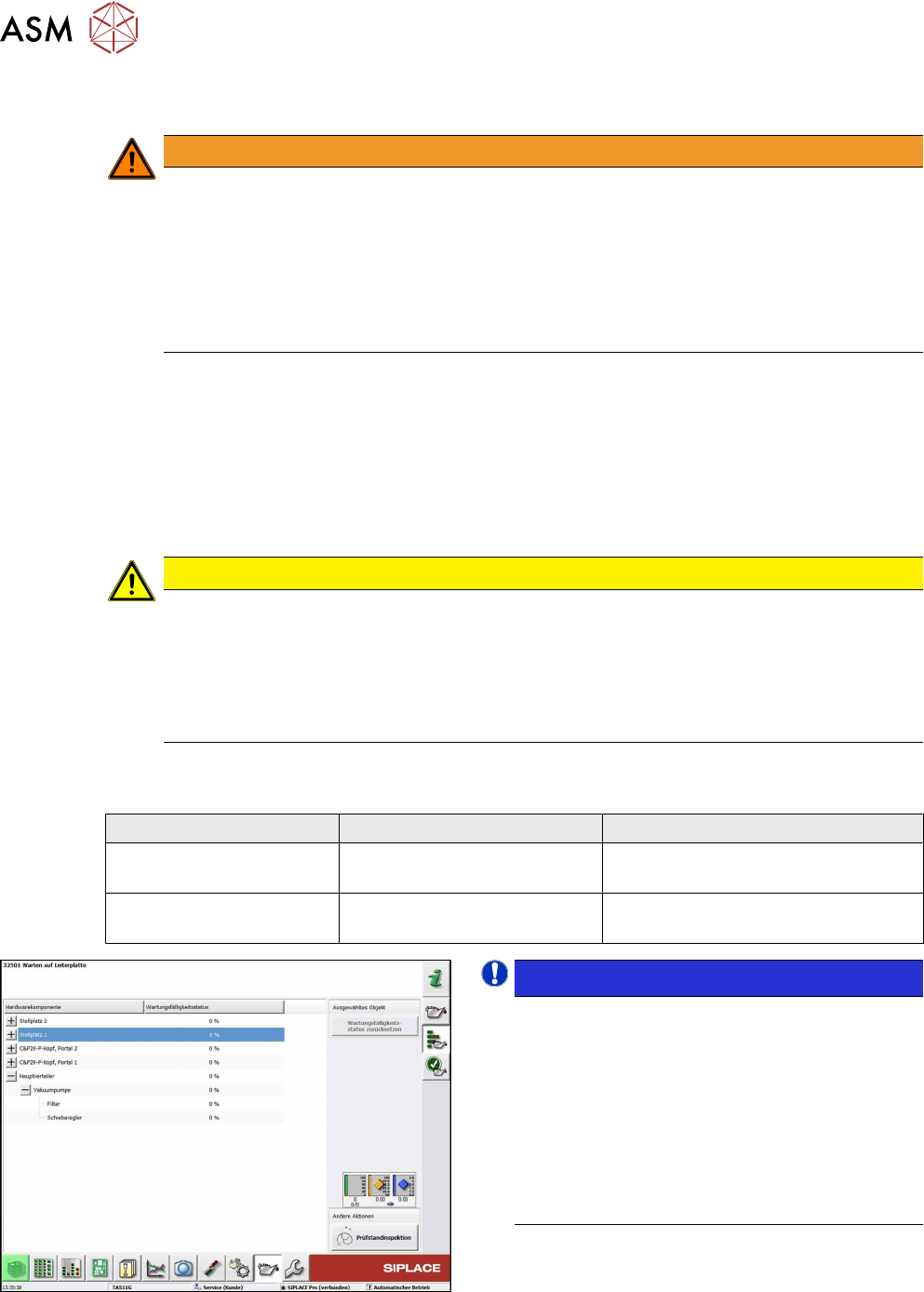

Abb.9: Maintenance GUI
 HINWEIS!
Instandhaltungsstatus
Der Instandhaltungsstatus für Filter und Schie-
ber der Vakuumpumpe wird ab SW709.1 in der
Maintenance GUI angezeigt. Der angezeigte
Wert bezieht sich auf die Betriebsstunden.
Weitere Angaben zur Lebensdauer finden Sie in
der Herstellerdokumentation.
(Siehe http://www.becker-international.com –
Vakuumpumpe Drehschieber, trockenlaufend,
Typ VX4.25)
.
2 Instandhaltungstätigkeiten Vakuumpumpe
2.4 Durchführen der Instandhaltungstätigkeiten
Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017 23
2.4 Durchführen der Instandhaltungstätigkeiten
HINWEIS
Anleitung des Herstellers beachten
► Für genaue Informationen zu den Instandhaltungsintervallen und zur Durchführung
der einzelnen Instandhaltungstätigkeiten lesen Sie die Bedienungsanleitung des Her-
stellers Ihrer Vakuumpumpe.
HINWEIS
Montageanleitung beachten
Lesen Sie für diese Arbeiten auch die entsprechende Vakuumpumpen-Montageanleitung
für Ihre Maschine.
2.4.1 Prüfen/Austauschen des Filtereinsatzes

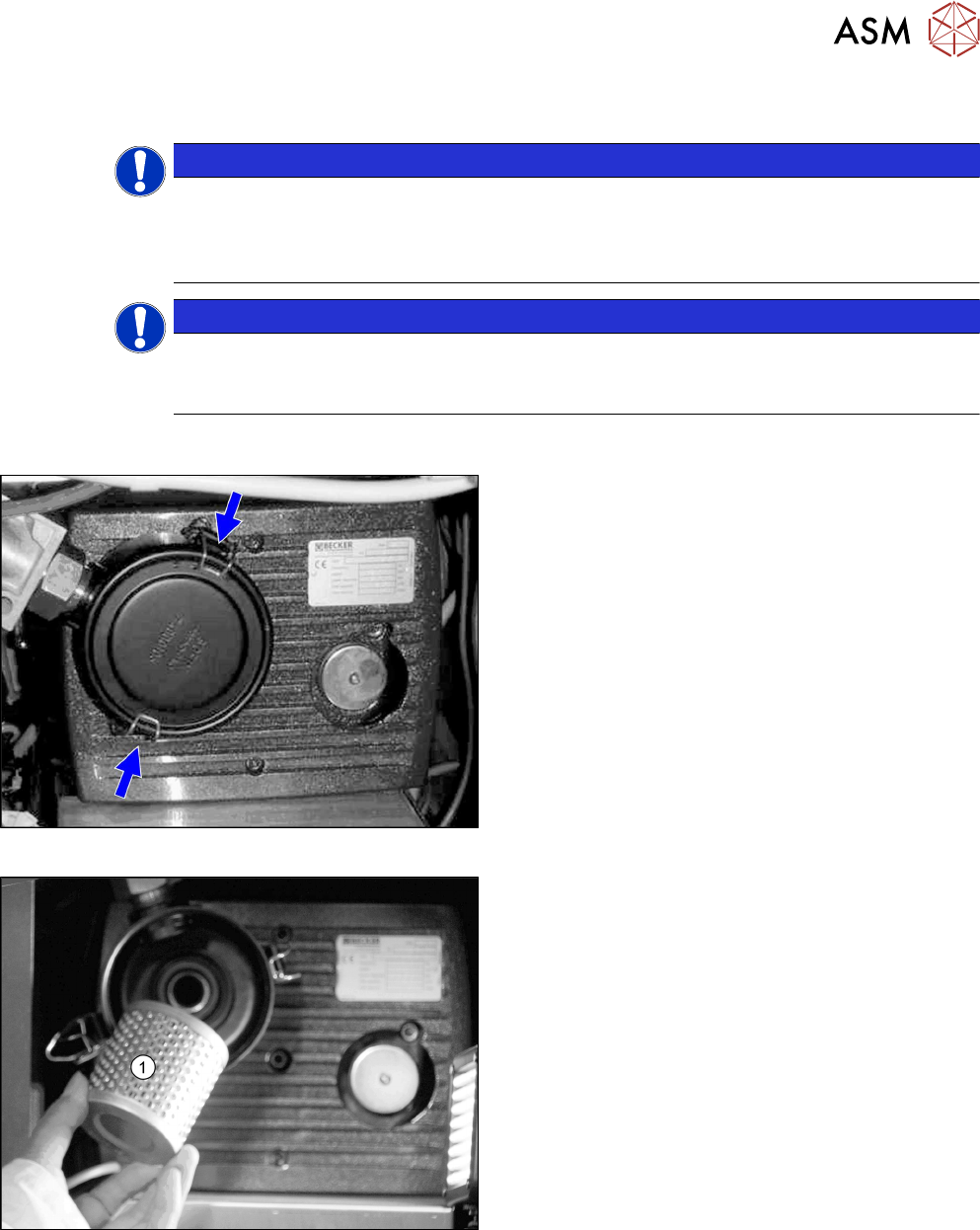

Abb.10: Halteklammern
► Öffnen Sie die seitlichen Halteklammern des Fil-
tergehäuses und nehmen Sie den Deckel ab.
Abb.11: Vakuumfilter
► Nehmen Sie den Vakuumfilter(1) heraus.
► Prüfen Sie den Vakuumfilter und tauschen Sie
diesen ggf. aus (Filtereinsatz [03077677‑xx]).
2 Instandhaltungstätigkeiten Vakuumpumpe
2.4 Durchführen der Instandhaltungstätigkeiten
24 Maintenance Manual / Instandhaltungsanleitung Vacuum Pump / Vakuumpumpe Becker VX25 06/2017
2.4.2 Prüfen/Austauschen des Schiebersatzes
Je nach Einbausituation kann es sinnvoll sein die Vakuumpumpe für die Wartung auszubauen.
Lesen Sie dazu die Vakuumpumpen-Montageanleitung für Ihre Maschine.

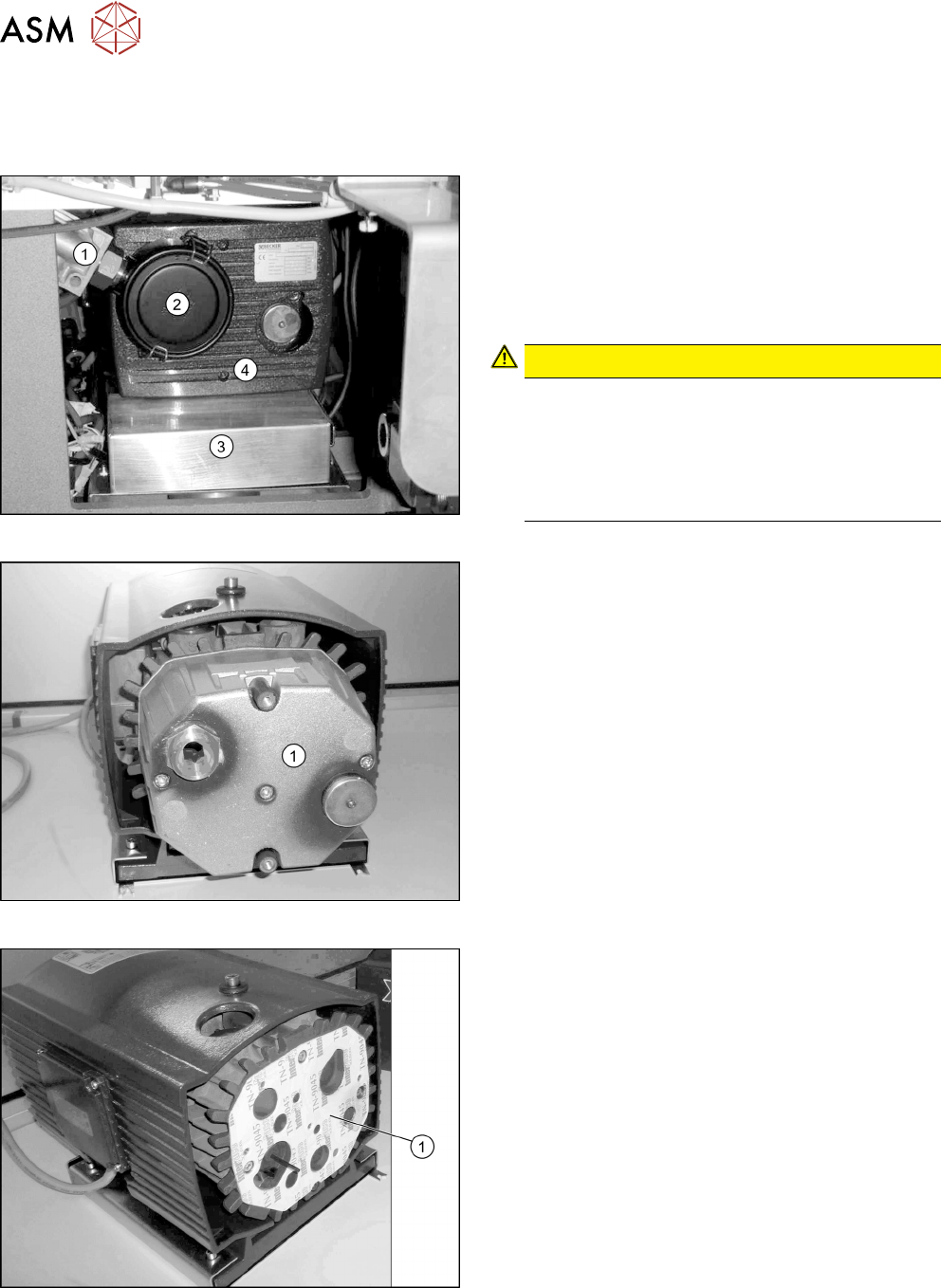

Abb.12: Vakuumpumpe vorbereiten
► Lösen Sie den Schnellverschluss zwischen Filter-
gehäuse(2) und Verteilerblock(1).
► Demontieren Sie das Filtergehäuse(2).
► Demontieren Sie den Abluftkanal(3) (siehe
Montageanleitung).
► Demontieren Sie die vordere Abdeckung(4).
 VORSICHT!
Die vordere Abdeckung der Vakuumpumpe ist
lediglich mit Gummipuffern befestigt.
Achten Sie darauf die Gummipuffer nicht zu
beschädigen.
Heben Sie die Vakuumpumpe immer am Gehäu-
se oder am Filter an, nicht an der Frontplatte.
.
Abb.13: Abdeckung
► Demontieren Sie die Abdeckung(1).
Abb.14: Gehäuse
► Demontieren Sie das Gehäuse(1).
► Reinigen Sie das Gehäuse mit dem Staubsauger.
