安装要领书 7 3-6 取下固定托架 在导入本机时，用六角扳手组取下固定 XY 轴可动部的托架。 如果不把固定移动部分的托架全部拆掉， 则有造成本机损坏， 导致 人身事故的危险性。 警告 XY 轴固定用托架（ 2 处） 将通过支架连接着支柱的 Y 轴移动部分的 4 根六角孔螺栓卸下来，取下托架。 (a) X 轴固定用托架（ CP 螺栓 M5 × 10 ） (b) Y 轴固定用托架（ CP 螺栓 M5 × 10 ） 注意 请妥…
安装要领书
6
3-4 LCD 监视器
为了保护监视器屏面，用瓦伦纸板和气泡包装膜包裹监视器。
请剥掉纤维丝胶带，拆下瓦伦纸板和气泡包装膜。
3-5 底座上表面
请把覆盖整个底座表面的防锈纸和干燥剂去掉。
纤维丝胶带
干燥剂
防锈纸
安装要领书
7
3-6 取下固定托架
在导入本机时，用六角扳手组取下固定
XY
轴可动部的托架。
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。
警告
XY
轴固定用托架（2 处）
将通过支架连接着支柱的
Y
轴移动部分的
4
根六角孔螺栓卸下来，取下托架。
(a) X 轴固定用托架（CP 螺栓 M5 × 10）
(b) Y 轴固定用托架（CP 螺栓 M5 × 10）
注意
请妥善保管取下的托架。
3-7 贴装头单元包装材料
请拆下以纤维丝胶带固定的覆盖贴装头下部的防锈纸和气泡包装膜。
防锈纸
气泡包装膜
安装要领书
8

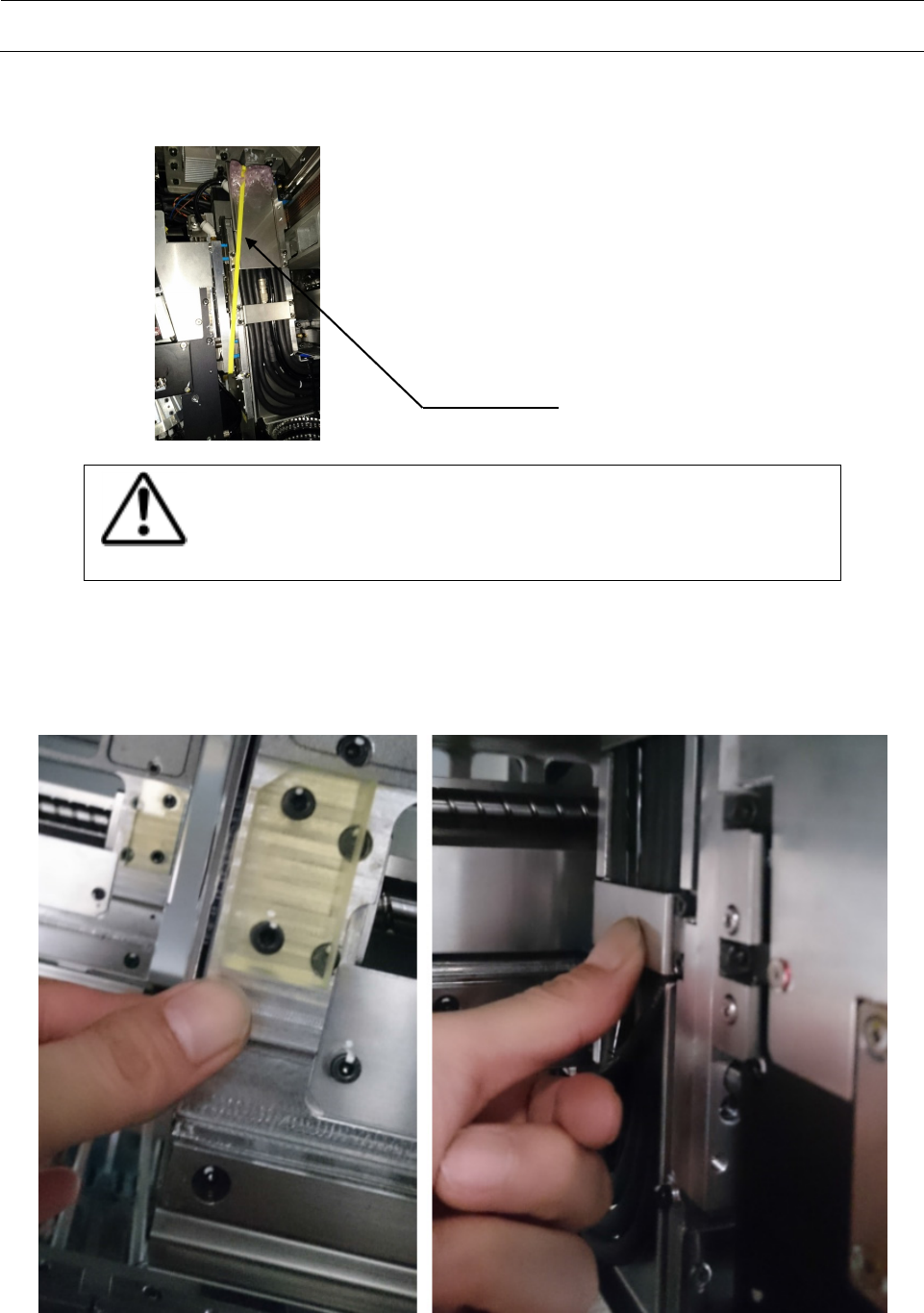

请切断用来固定
Z
轴的扎线扣带。
手动移动 XY 轴时，请勿把持贴片头。
注意
手动移动
XY
轴时的注意事项
把持贴片头使
XY
轴移动时，会增加负荷，有可能导致精度降低。
按下图所示，按住
X
轴框架
(
铸件
)
、
Z
轴框架的电缆固定板金，使之移动。
扎线扣带
