安装要领书 13 7. 请用附带的束线箍 (HX00233000A) 按 下图所示将工厂侧一次电源缆线予以固定。 8. 安装本机的断路器护罩。 9. 打开工厂侧一次电源。 10. 接通本机的主断路器。 关于电源的相序 警告 ■ 请将本机进行正向配线。 ■ 连接了工厂侧一次电源电缆的地线时，请务必确认本机电源的相序。 ■ 相序检查作业过程中的电源接通时间请设定为最短时间。 用束线箍固定
安装要领书
12
1. 卸下本机后面的护罩。（2 处）
请按下图所示的顺序卸下护罩。护罩是用头部带十字孔的接线螺钉固定的。
2. 卸下断路器护罩。护罩是用带十字孔的盆头小螺丝固定的。
3. 卸下断路器的端子护罩。
4. 将工厂侧一次电源缆线从下往上穿入本机护罩的内侧。
5. 将工厂侧一次电源缆线的三相电源线接到断路器端子(L1、L2、L3)， 并把接地线连接到本机的框架
(PE）上。
请检查断路器的端子台以及
PE
用的螺丝是否牢固旋紧。
6. 安装断路器的端子护罩。
①
②
安装要领书
13

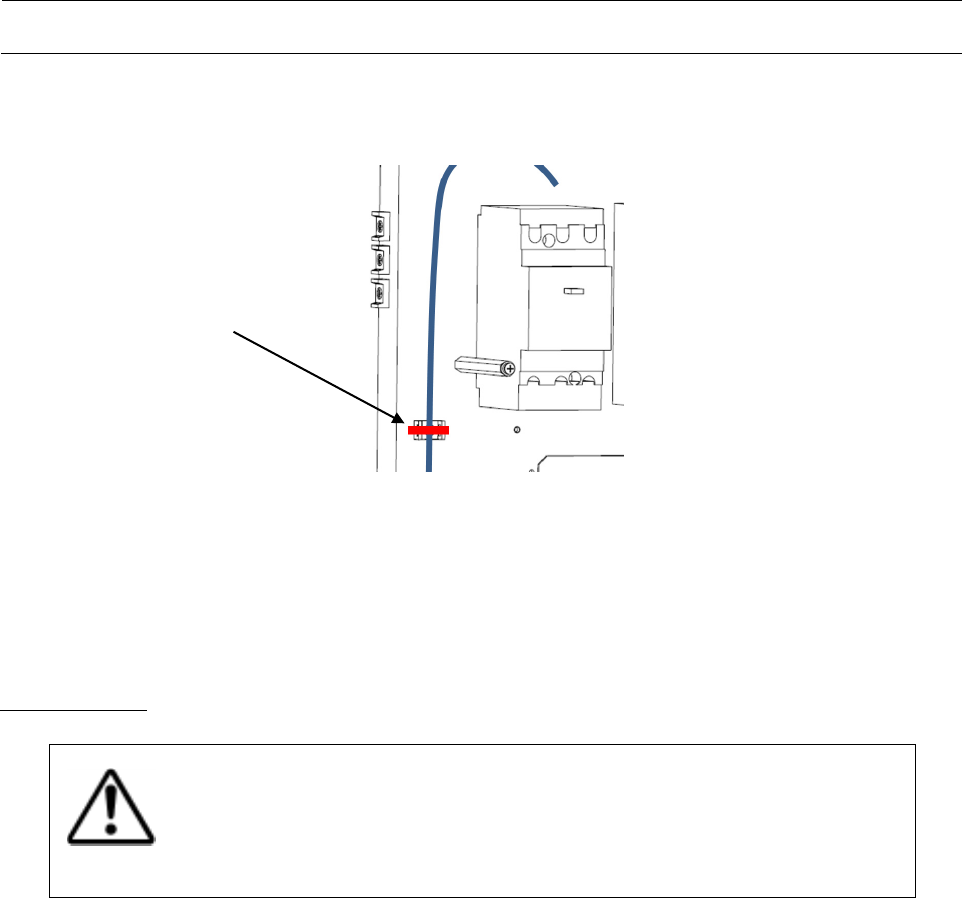

7. 请用附带的束线箍(HX00233000A)按下图所示将工厂侧一次电源缆线予以固定。
8. 安装本机的断路器护罩。
9. 打开工厂侧一次电源。
10. 接通本机的主断路器。
关于电源的相序
警告
■
请将本机进行正向配线。
■
连接了工厂侧一次电源电缆的地线时，请务必确认本机电源的相序。
■
相序检查作业过程中的电源接通时间请设定为最短时间。
用束线箍固定
安装要领书
14
4-1-2 电源电压规格的变更

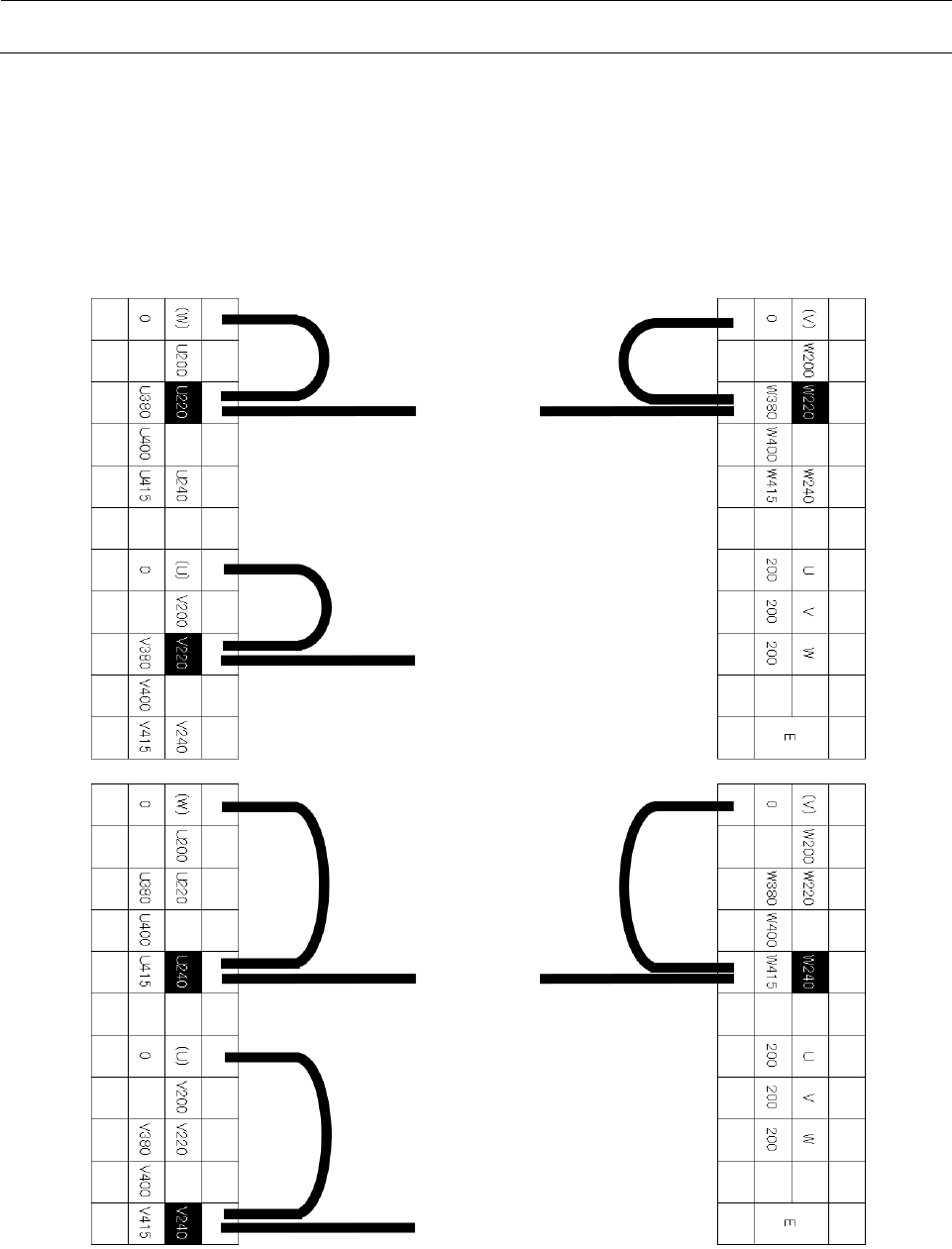

要改变电源电压时，请切换变压器的分接头及配线。
※
AC200V
规格不配备变压器。
变压器
(40231513)
的连线图
AC220V
时连接
AC240V
时连接
电源输入线
(U)
电源输入线
(W)
电源输入线
(V)
电源输入线
(U)
电源输入线
(W)
电源输入线
(V)
