安装要领书
17

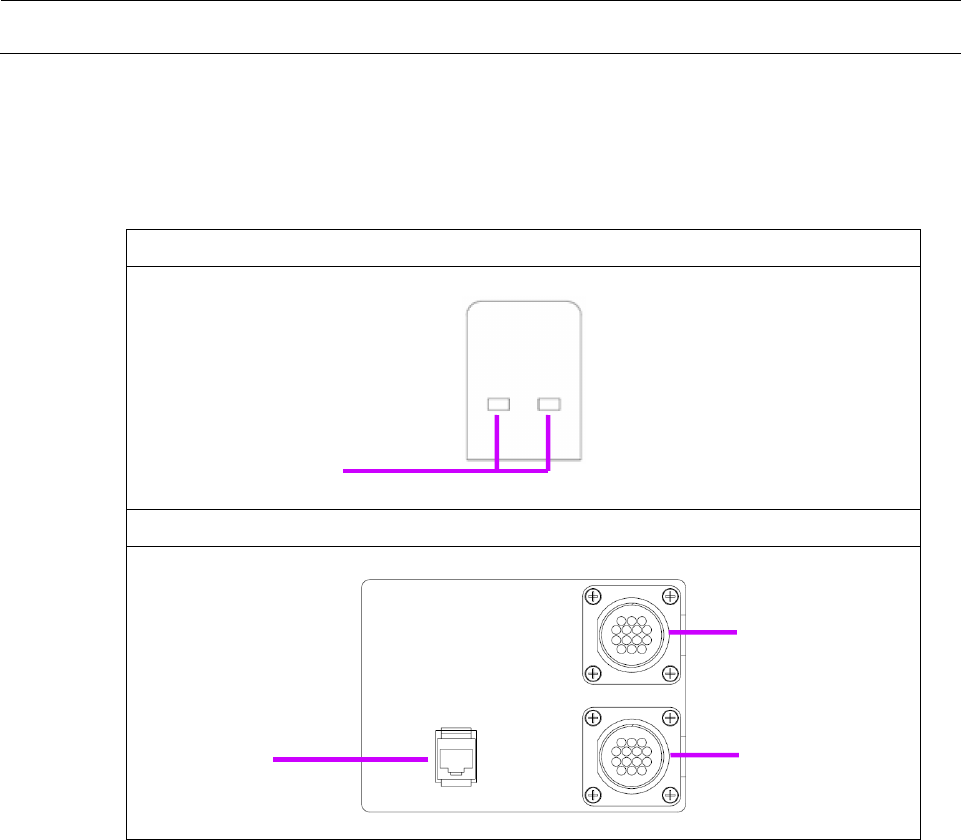

4-2 信号电缆的连接口
本机正面下方和背面都有信号电缆的连接口。可进行前后工序的信号收发，与主机电子计算机连接，与元
件盒的接口（选购项）连接等。
主机正面
主机背面右侧
(a) USB
连接
USB
存储设备的端口（
2
处）
(b) LAN
LAN
接口
用于主机计算机与
LAN
连接。
(c) JOINT IN
与本机的前工序的装置连接所需的，符合
SMEMA
标准连接规格的连接器
(d) JOINT OUT
与本机的后工序的装置连接所需的，符合
SMEMA
标准连接规格的连接器
a
USB
b
c
d
安装要领书
18
4-3 前工序机器和后工序机器的信号电缆连接
为了配合前后工序的机器和基板接送的时机等，连接相互间的信号电缆。
■ 准备物品
与前工序机器及后工序机器的连接电缆（选购项）：从以下
4
种电缆中选择。
主机侧
前工序侧、后工序侧
电缆长度
1
SMEMA
规格
AMP (14P)
插头
SMEMA
规格
AMP (14P)
插头
0.35m
2
1m
或
3m
3
MOLEX (4P)
插头
3m
4
用户规格
用户指定
■ 连接器规格（单通道传送）
本机侧使用
AMP. 206043-1
（
14
针）。
・ 前工序机器
Pin 编号
信号名称
信号方向
1
REQUEST (+)
本机
→
前工序装置
2
REQUEST (−)
本机
→
前工序装置
3
READY
本机
←
前工序装置
4
G24
本机
←
前工序装置
8
SHIELD
―
・ 后工序机器
Pin 编号
信号名称
信号方向
1
READY
本机
←
后工序装置
2
G24
本机
←
后工序装置
3
REQUEST (+)
本机
→
后工序装置
4
REQUEST (−)
本机
→
后工序装置
8
SHIELD
―
安装要领书
19
4-4 空气源的连接和真空泵的运转
4-4-1 一次压缩空气源的连接
将所需空气源导入本机，调整压力。
警告
关于工厂侧一次压缩空气，供给气体
■ 请务必使用压缩空气，而不要使用除此之外的流体。
■ 含有大量水分的压缩空气会造成装置运行故障。请用户自行准备空气
干燥器，排水收集器等水分去除装置进行处理。
■ 压缩空气内含有化学药品，以及含有机溶剂的合成油，盐分，腐蚀性
气体等物质时，会造成装置损坏和运行故障，请勿供给。
注意
工厂侧一次压缩空气请务必使用通过压缩空气净化装置供给的 0.49MPa 至 0.92MPa 的干燥
空气。潮湿空气会对元件的吸取，贴片造成不良影响，引起本机误动作。
