第5章 基板传送高度和水平调整
5-1 水平调整

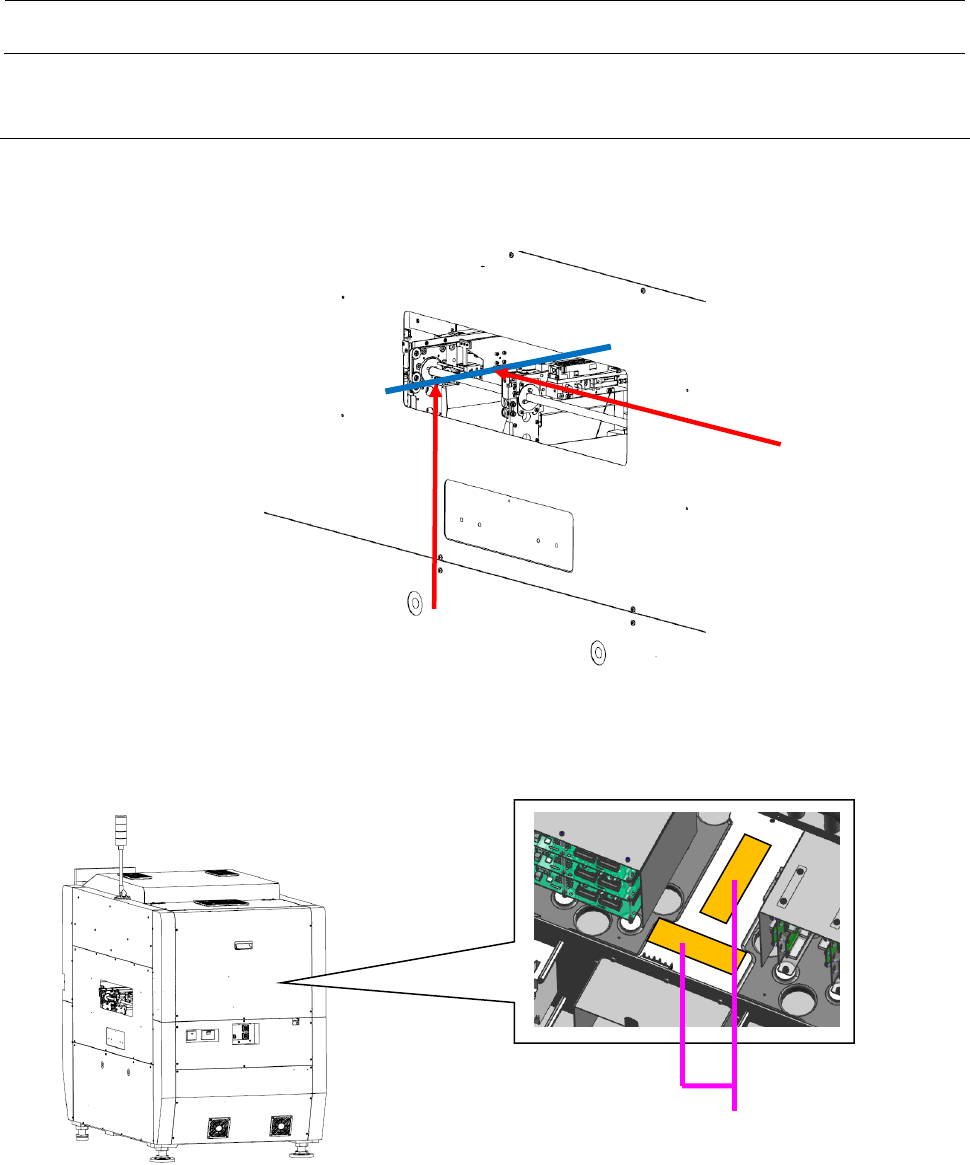

1. 使用六角扳手卸下本机后部的护罩，在设置水平仪用的空间之 X 方向和 Y 方向各放 1 个水平仪。
(a) 水平仪
基板传送高度度
900 -20/+45mm
950 -20/+45mm (950mm 规格)
基板传送面：
本机正面侧的输送带上面
a
安装要领书
24
2. 为了对准本机前工序和后工序的基板搬送高度，要用扳手旋转底部脚（4 个）的六角螺母来调整基板
搬送高度。
向右旋转为上升，向左旋转为下降。
注意
脚高度调整用六角螺母的 2 面宽度为 64 mm。
(a) 锁定用螺母
(b) 脚的六角螺母
(c) 脚
3. 使用扳手旋转各脚的六角螺母进行微调，以确保 X 轴和 Y 轴的水平仪显示的水平度在 0.05 mm 以下
（1 刻度为 0.02 mm 的水平仪为 2 刻度以下，1 刻度为 0.05 mm 的水平仪为 1 刻度以下）。
4. 安装本机的护罩。
请按下图的顺序安装护罩。
①
②
下降
上升
安装要领书
25
第6章 接通主电源前的检测
＜程序＞
① 是否进行了贴片机主体的水平调整了吗？
② 传送轨道高度是否符合用户的规格要求？
③ 调节器的锁定螺母是否被牢牢地固定？
④ 是否正确地供给干燥空气？
⑤ 电源电缆是否已与贴片机主体正确连接？
⑥ X 轴、贴装头、传送轨道等的传送用固定金属部件是否脱落？
⑦ 附属品是否正确地安装？
⑧ 外部装置是否正确地连接？
⑨ 各装置的轴是否可以用手动顺畅地转动？
• 手拿 X 轴的两端，前后是否可以顺畅转动？
• 手拿贴装板看看是否左右可以顺畅地移动？
• 用手指转动 Z 和 θ 轴堪堪是否可以顺畅地转动？
第7章 贴片精度补正的实施
请实施本机的贴片精度补正。
关于操作方法，具体请参看“使用说明书
4-16-5.
贴片精度补正”。
