安装要领书 2 后部 (a) 主断路器 (b) 断路器 ( 设定变压器选项时 ) (c) 背面接口部 背面接口部 (a) JOINT IN (SMEMA) (b) JOINT OUT (SMEMA) (c) LAN 连接器 注意 如果刚开封就发现机器有故障部位、 缺少零件等， 请拍下照片并记录下来。 索赔处理时可能需要提供。 c a b a b c
安装要领书
1
第1章 基本构成和各部分的名称

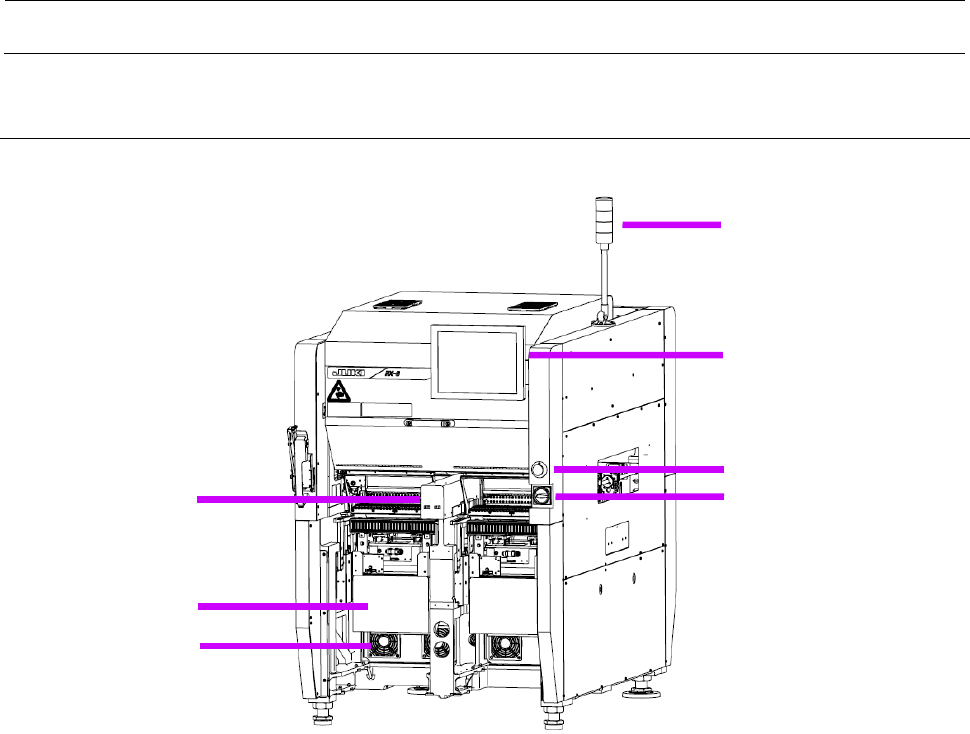

正面部
(a) 紧急停止开关
(b) 主开关
(c) 信号塔
(d) 触控屏式显示监视器
(e) USB 存储设备插入口
(f) 真空泵（内置）
(g) 散热风扇
a
b
c
d
e
f
g
安装要领书
2
后部
(a) 主断路器
(b) 断路器 (设定变压器选项时)
(c) 背面接口部
背面接口部
(a) JOINT IN (SMEMA)
(b) JOINT OUT (SMEMA)
(c) LAN 连接器
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
c
a
b
a
b
c
安装要领书
3
第2章 机器主体的移动方法
＜程序＞
用叉车移动时，请把叉车的爪从主体前方放入，确认叉车爪全部伸出主体的后方之后，再抬起移动。
＜注意＞
1. 用叉车移动时，请把货物重心标志放到叉车爪的中央位置。（板条货架也同样。）
2. 请将铲爪间距尽量扩宽，按下图所示插入本机之下，并使铲爪前端从本机露出，然后提升。
3. 请勿在信号灯竖立的状态下用叉车移动。
（板条货架也同样。）
・变压器（根据规格有设定）
・分接头
拆下侧盖养护。
货物重心标
脚
轮
