安装要领书 21 4-4-2 真空泵的压力确认 本机内置有真空泵，用于吸取元件。使该真空泵运行。 1. 接通本机背面的主断路器。 2. 将本机正面的主开关置于 ON 。 3. 显示贴片头的操作画面。 关于操作方法的详情，请参阅「使用说明书 4-9- 2. 贴片头控制」。 显示贴片头操作画面后，真空泵将自动打开。 真空泵将旋转，以下述方法确认真空压力显示在 - 70 .0 kPa 以下。 本机操作画面的 VACUUM 压力显示 Tips …
安装要领书
20
1. 向上抬起空气装置过滤减压阀上的手柄，在能看到橙色线的状态下，向逆时针方向旋转直至完全拧到
底，使之处于减压至 0MPa 的状态。
2. 将空气装置的一次压缩空气引入用插头牢牢连接到工厂侧一次压缩空气导管的插座上。
3. 打开工厂侧一次压缩空气侧的阀门，向本机输送压缩空气。
4. 在空气单元中的压力计的显示达到 0.49 Mpa 前，沿顺时针方向慢慢旋转空气单元/过滤减压阀的调压
手柄。
5. 压力显示变为 0.49 MPa (5 kgf/cm
2
) 后，锁住调压手柄。
请按下述操作顺序实施供给压力的调整。在进行下述作业之前，请对“第
6
章
接通主电源前的检测”的全
部项目进行确认。
1. 接通本机背面的主断路器。
(
属于变压器选项规格时，先将变压器用的断路器置于
ON)
2. 将本机正面的主开关置于 ON。

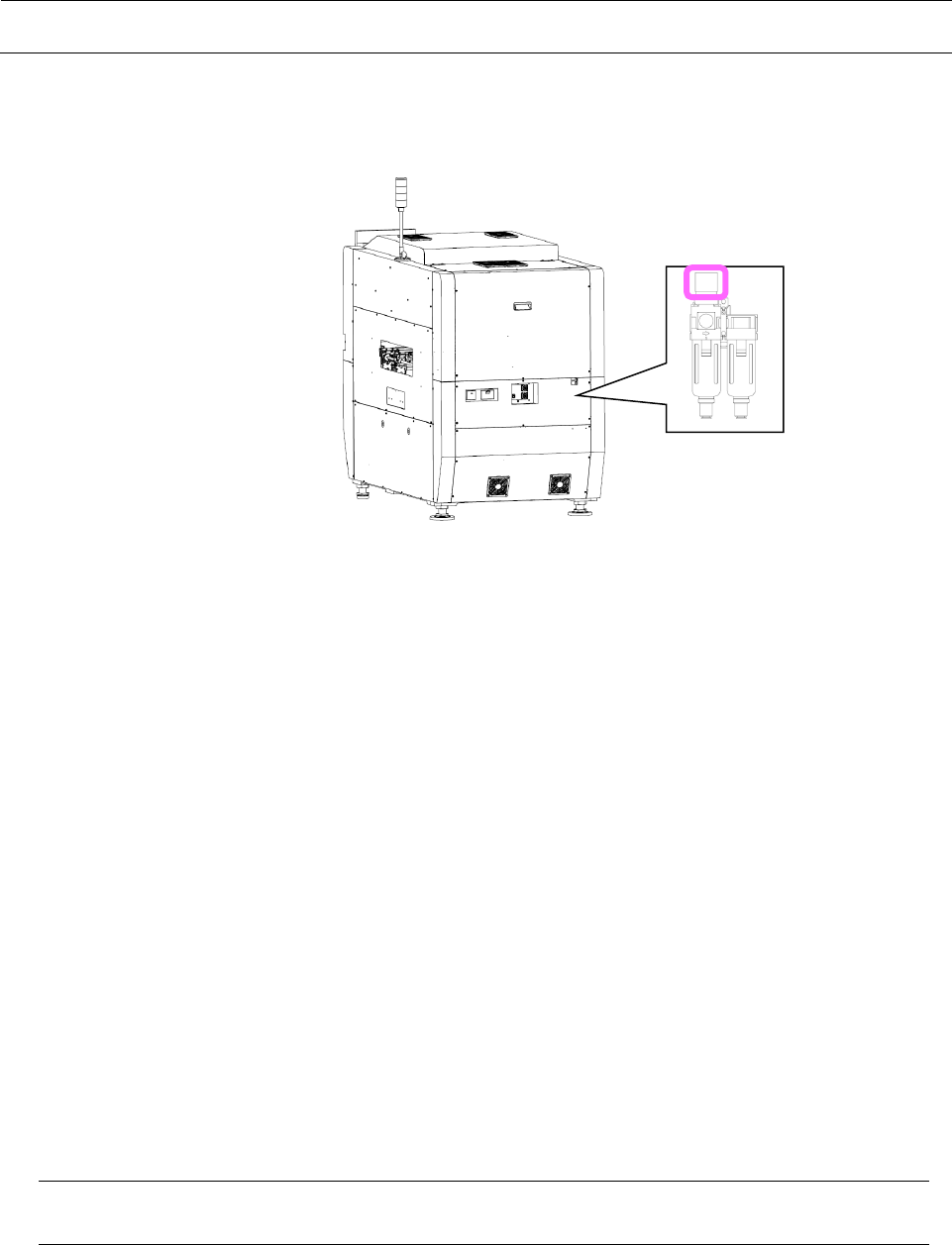

慢慢转动位于背面供气装置中的过滤调节器的调压手柄，使顶部菜单中显示的供给压力成为
0.49MPa
。（当压力变得过高时，请先将压力降到
0.49MPa
以下，再把压力朝增高方向调整。）
3. 压力显示变为 0.49 MPa (5 kgf/cm
2
) 后，锁住调压手柄。
注意
请用户自行准备连接到主机的 φ12 mm 空气导管和空气源的供给切断装置。
安装要领书
21
4-4-2 真空泵的压力确认
本机内置有真空泵，用于吸取元件。使该真空泵运行。
1. 接通本机背面的主断路器。
2. 将本机正面的主开关置于 ON。
3.
显示贴片头的操作画面。
关于操作方法的详情，请参阅「使用说明书
4-9-2.
贴片头控制」。
显示贴片头操作画面后，真空泵将自动打开。
真空泵将旋转，以下述方法确认真空压力显示在
-70.0 kPa
以下。
本机操作画面的
VACUUM
压力显示
Tips
关闭贴片头操作画面后，真空泵将自动关闭。
有关贴片头操作画面的详情，请参阅「使用说明书 4-9-2. 贴片头控制」的「贴片头气体的切换
操作」。
请确认真空泵的旋转方向。

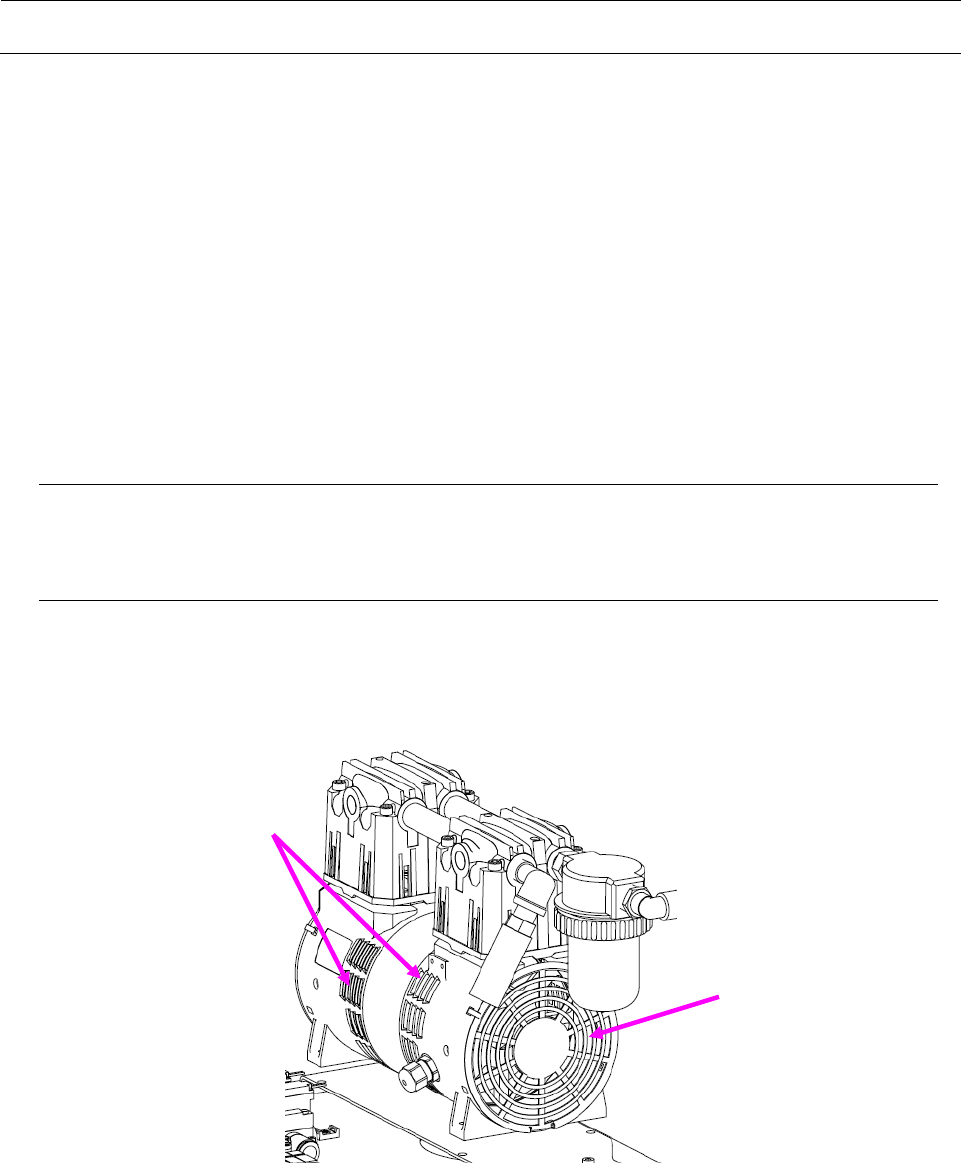

请在真空泵旋转的状态下，将纸片靠近下图所示的真空泵排气口，确认有排气使纸片从排气口吹离。
当旋转方向相反时，气流将相反，从排气口吸气，纸片被吸引到排气口。
※ 如果是从排气口吸气（纸片被吸近到排气口时），说明真空泵的旋转方向是反的。因有可能引起
故障，请实施下面的＜真空泵旋转方向相反时进行的作业＞。
※ 实施作业后，请一定要再次确认真空泵的旋转方向。
排气口
吸气口
安装要领书
22
＜真空泵旋转方向相反时进行的作业＞
如旋转方向相反，是因为向装置供电的厂方的
3
相电源之相位順序并不是
UVW
。

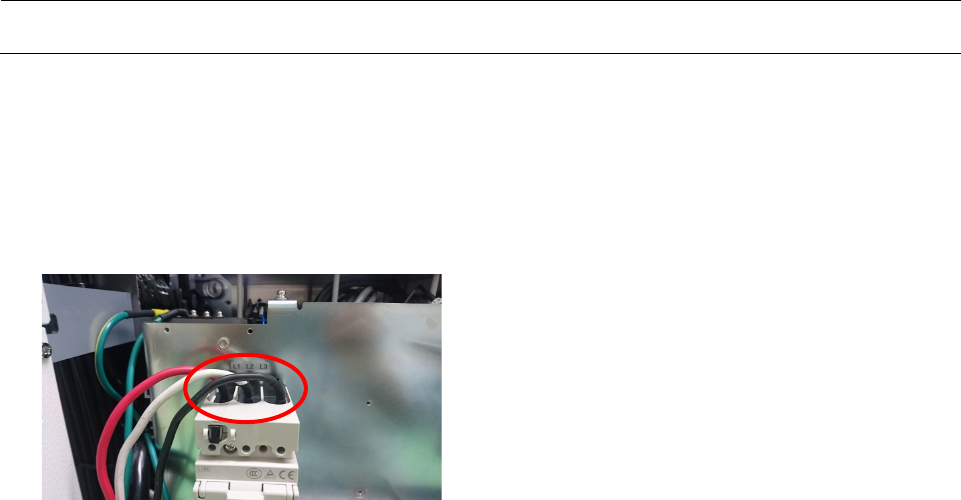

要做的就是把装置断流器所连接的来自厂方的供电电缆
L2
与
L3
进行调换。
操作前，请一定要万用表等对配电盘的断流器
OFF
等进行确认，保证要进行调换的电源回路的电源
已被切断。
