安装要领书 6 3-4 LCD 监视器 为了保护监视器屏面，用瓦伦纸板和气泡包装膜包裹监视器。 请剥掉纤维丝胶带，拆下瓦伦纸板和气泡包装膜。 3-5 底座上表面 请把覆盖整个底座表面的防锈纸和干燥剂去掉。 纤维丝胶带 干燥剂 防锈纸
安装要领书
5
3-2 安全护罩、后侧养护盖
请剥掉粘贴在安全护罩上的纤维丝胶带。
注意
打开包装后，千万别在装置上面放置重物。
3-3 信号灯
①
请拆下将信号灯固定在主体上的纤维丝胶带和信号灯部分的包装材料。
②
请推动信号灯根部的滑片并同时竖起信号灯。
使滑动
拆下包装材料
后侧
纤维丝胶带
安装要领书
6
3-4 LCD 监视器
为了保护监视器屏面，用瓦伦纸板和气泡包装膜包裹监视器。
请剥掉纤维丝胶带，拆下瓦伦纸板和气泡包装膜。
3-5 底座上表面
请把覆盖整个底座表面的防锈纸和干燥剂去掉。
纤维丝胶带
干燥剂
防锈纸
安装要领书
7

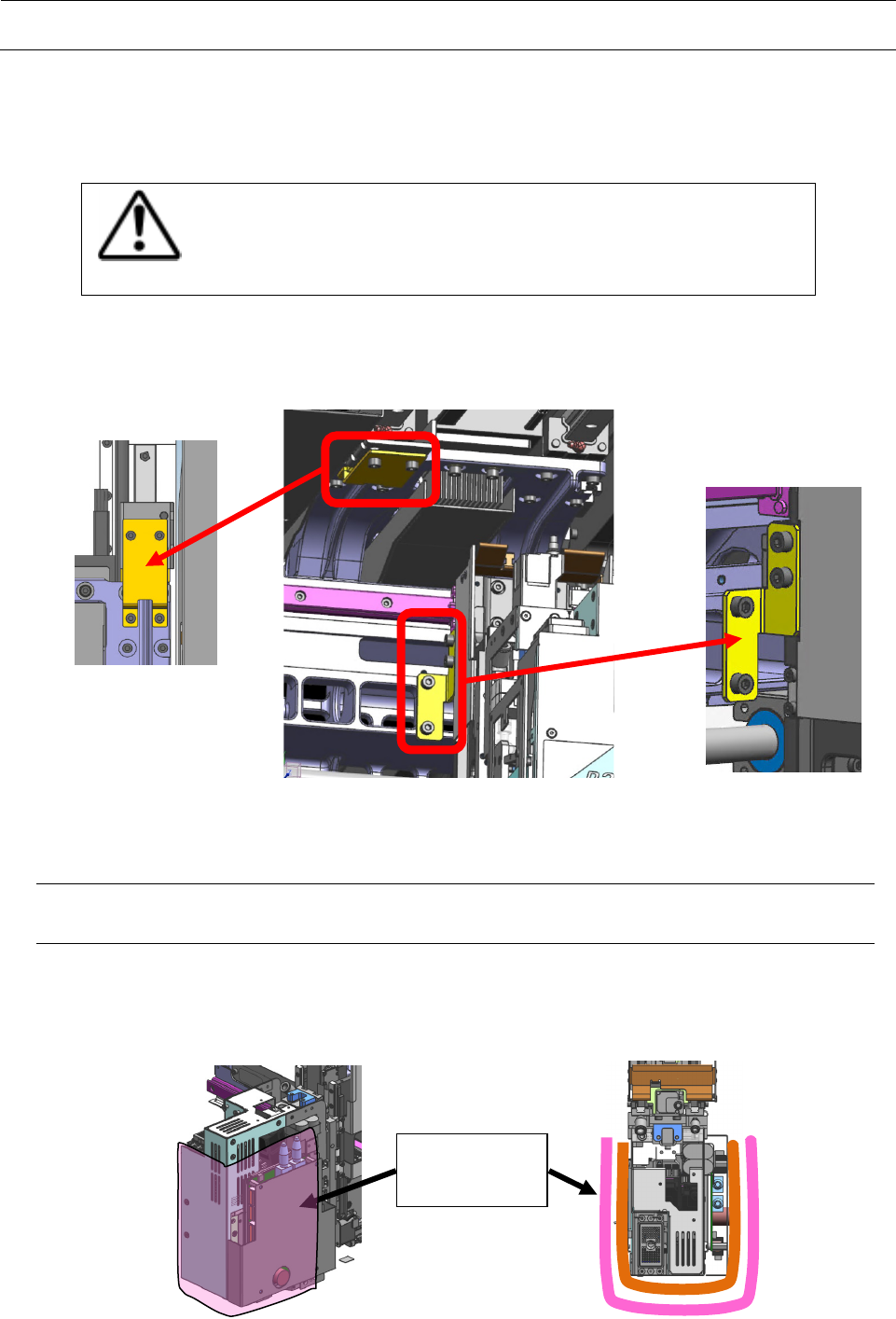

3-6 取下固定托架
在导入本机时，用六角扳手组取下固定
XY
轴可动部的托架。
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。
警告
XY
轴固定用托架（2 处）
将通过支架连接着支柱的
Y
轴移动部分的
4
根六角孔螺栓卸下来，取下托架。
(a) X 轴固定用托架（CP 螺栓 M5 × 10）
(b) Y 轴固定用托架（CP 螺栓 M5 × 10）
注意
请妥善保管取下的托架。
3-7 贴装头单元包装材料
请拆下以纤维丝胶带固定的覆盖贴装头下部的防锈纸和气泡包装膜。
防锈纸
气泡包装膜
