安全激光扫描器
OS32C
薄型(104.5mm)、轻量(1.3kg)、易安装
的安全激光扫描器
· 无需专用的控制器即可实现PLd/安全类别3(ISO13849-1)
的安全电路。
· 符合IEC61496-1/-3标准的3级安全激光扫描器。
· 提供70组防护区域和警告区域的组合，可应对作业环境的
复杂变化。
· 可设定半径4m的防护区域和半径15m的警告区域。
· 可切换的最小检测物体为φ30、 φ40、 φ50、 φ70mm。
· 响应时间的配置范围从80ms到最大680ms。
· 可通过基准点监视功能实现入侵检测。
· 破损时可通过更换传感器模块，在短时间内修复。
种类
OS32C本体 (电源线另售)
*OS32C-SP1(-DM)的各连接器位于左侧(从I/O模块的背面看)。
请参阅19页的
“请正确使用”。
标准认证对象机型等最新信息请浏览本公司Web网站
(www.fa.omron.com.cn/)中的“标准认证/符合”。
形状 规格
最大检测距离
(防护区域)
型号 备注
背面导线
连接型
3m OS32C-BP VER2
附带设定工具CD-ROM
支持的操作系统：
Windows XP(32bit版、
Service Pack3以上)、
Windows 7(32bit版/64bit版)、
Windows 8.1(32bit版/64bit版)、
Windows 10(32bit版/64bit版)
设定工具的版本请参阅23页。
4m OS32C-BP-4M
左侧导线
连接型 *
3m OS32C-SP1 VER2
4m OS32C-SP1-4M
支持EtherNet/IP
背面导线
连接型
3m OS32C-BP-DM
4m OS32C-BP-DM-4M
支持EtherNet/IP
左侧导线
连接型 *
3m OS32C-SP1-DM
4m OS32C-SP1-DM-4M
OS32C
7
电源线
以太网电缆
注. 本体侧需要一根使用专用连接器(M12、 4针)的以太网电缆。
固定件
*本体安装螺钉有8个， 4个在单独使用时使用，另外4个在使用扫描窗防护盖板时使用。
形状 规格 型号 备注
导线长3m
OS32C-CBL-03M
每个传感器本体均需1根。
导线长10m
OS32C-CBL-10M
导线长20m
OS32C-CBL-20M
导线长30m
OS32C-CBL-30M
形状 规格 型号 备注
电缆长度2m
OS32C-ECBL-02M
设定和监控时需要使用。电缆长度5m
OS32C-ECBL-05M
电缆长度15m
OS32C-ECBL-15M
形状 规格 型号 备注
底部/侧面安装配件
OS32C-BKT1
底部/侧面安装配件×1个、
本体安装螺钉×4组
XY轴旋转配件
OS32C-BKT2
XY轴旋转配件×1个、
本体安装螺钉×6组、
配件安装螺钉×1组
(请与OS32C-BKT1一起使用)
简易安装配件
OS32C-BKT3
简易安装配件×2个、
本体安装螺钉×4组 *
扫描窗防护盖板
OS32C-BKT4
安装支架
OS32C-MT
使用安装支架时，
请使用左侧导线连接
OS32C-SP1(-DM)
。
无法安装背面导线连接型OS32C-BP(-DM)。
请与固定配件(OS32C-BKT1和OS32C-BKT2)组合使用。
安装支架用五金套件
OS32C-HDT
安装螺钉×3组
请在将配件安装到安装支架上时使用。
OS32C
8

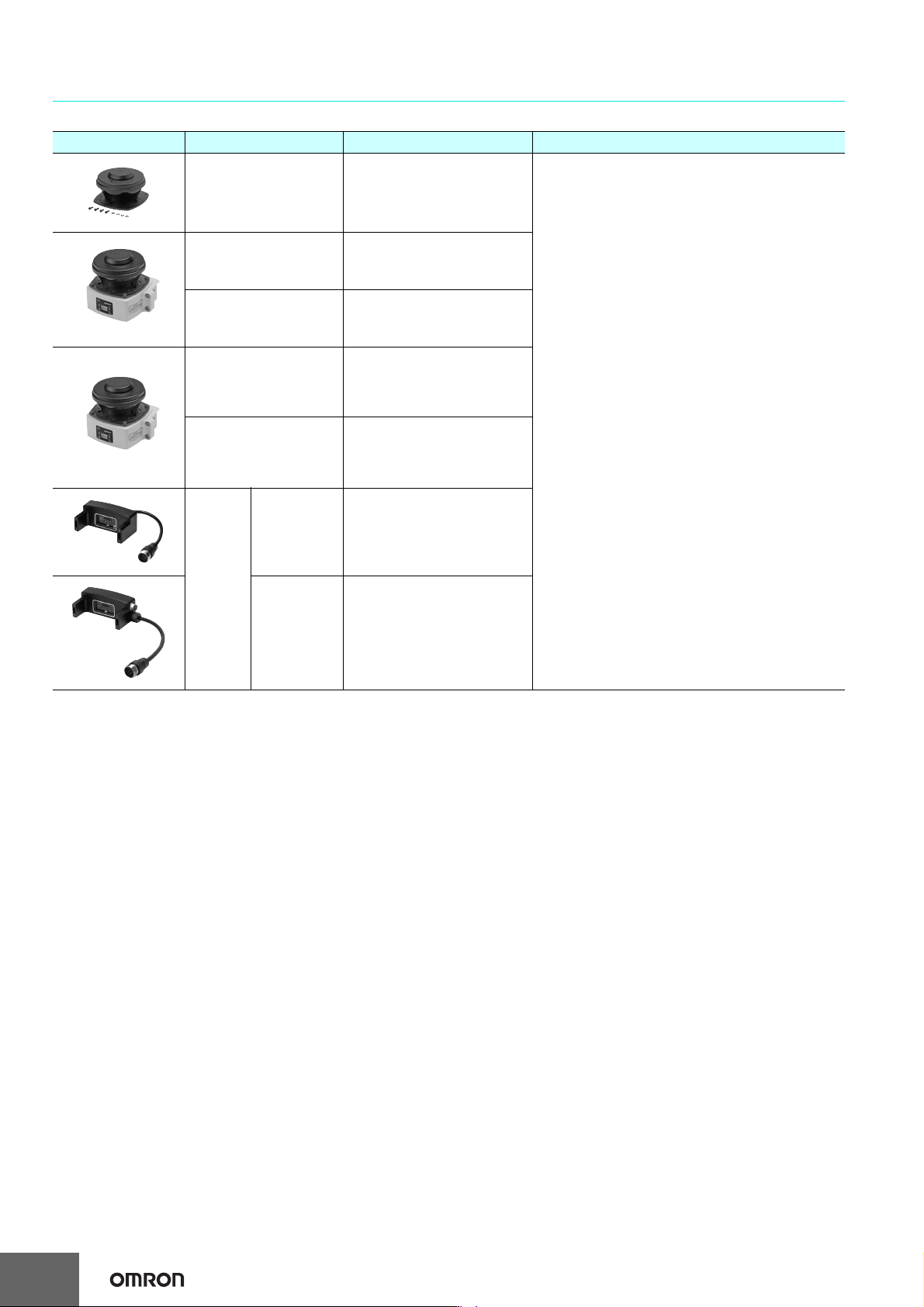

附件
*订购时请在型号的末尾加“VER2”。 (OS32C-SN VER2)
形状 规格 型号 备注
扫描窗
OS32C-WIN-KT
破损时更换用
传感器模块
(无I/O模块)
最大检测距离 3m
OS32C-SN *
传感器模块
(无I/O模块)
最大检测距离 4m
OS32C-SN-4M
支持EtherNet/IP
传感器模块
(无I/O模块)
最大检测距离 3m
OS32C-SN-DM
支持EtherNet/IP
传感器模块
(无I/O模块)
最大检测距离 4m
OS32C-SN-DM-4M
I/O模块
背面导线
连接用
OS32C-CBBP
左侧导线
连接用
OS32C-CBSP1
