IFMU 操作手册 4.7 X 位置调整的操作说明 Page 4-40 EJW8AC-MB-04O-07 4.7.3 X 位置调整的操作步骤 8mm 双、 12mm/16mm/24mm/32mm/44mm/56mm/72mm 编带供料器时 安全盖如处于打开状态时，请将安全 盖关闭。 1 从菜单栏的 Menu 中选择 ‘X Adjust- ment’ 。 会显示 < 启动 > 画面。 8 mm/12 mm/16…
IFMU
操作手册
4.7 X
位置调整的操作说明
EJW8AC-MB-04O-07 Page 4-39
4.7.2
使用的工具
8mm
双、
12mm/16mm/24mm/32mm/44mm/56mm/72mm
编带供料器时

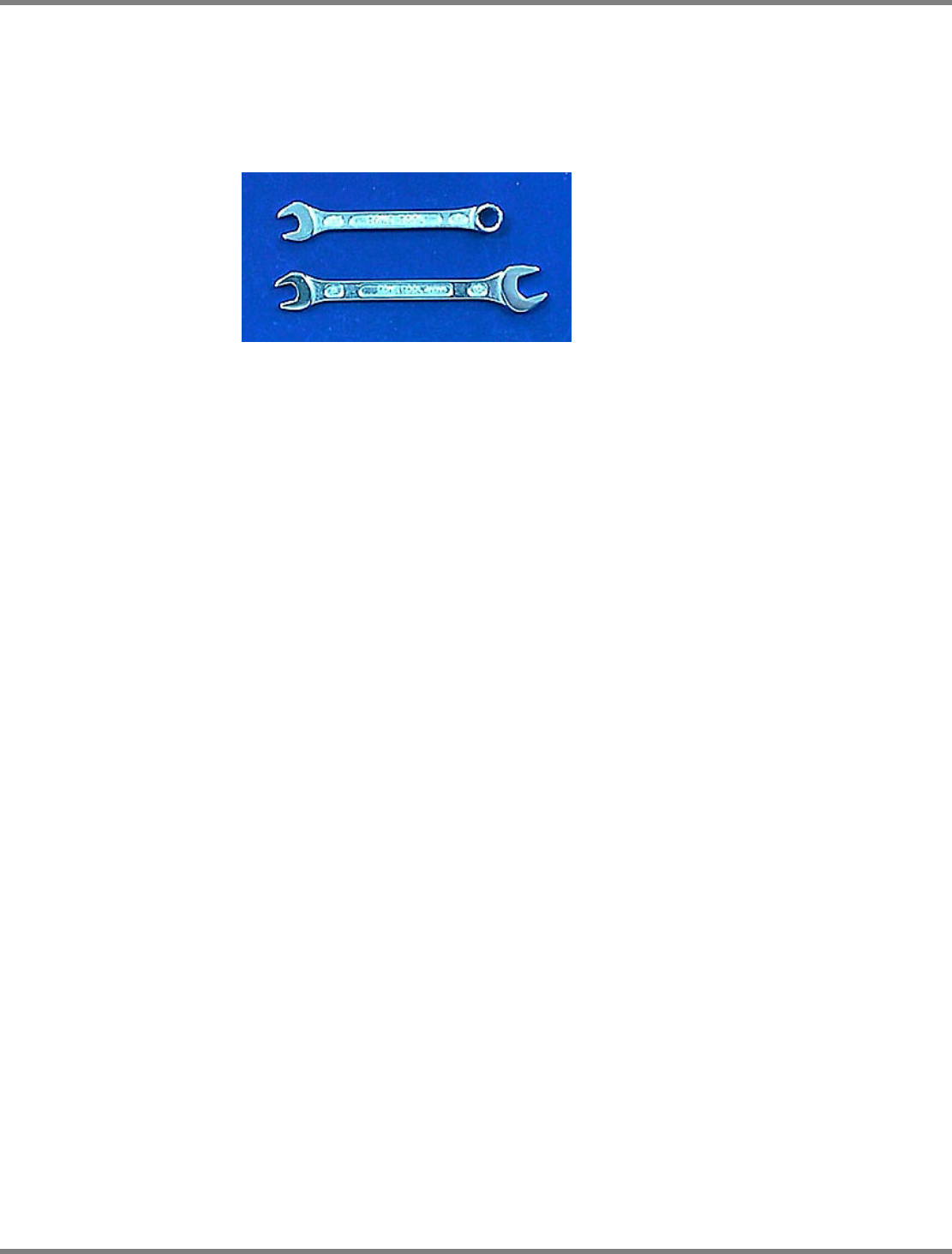

使用
2
把
8 mm
扳手。
是与治具套件
(
需另行购入
)
包装在一起的。如果没有购买治具套件，则请由客户准备。
扳手
(
与治具套件一同包装
)
薄型单供料器时
使用一字螺丝刀和扳手。
一字螺丝刀和扳手，请由客户准备。
一字螺丝刀
:
刀刃厚
0.9 mm (
公称
7 x 125)
扳手
: 7mm
扳手
IFMU
操作手册
4.7 X
位置调整的操作说明
Page 4-40 EJW8AC-MB-04O-07
4.7.3 X
位置调整的操作步骤
8mm
双、
12mm/16mm/24mm/32mm/44mm/56mm/72mm
编带供料器时
安全盖如处于打开状态时，请将安全盖关闭。

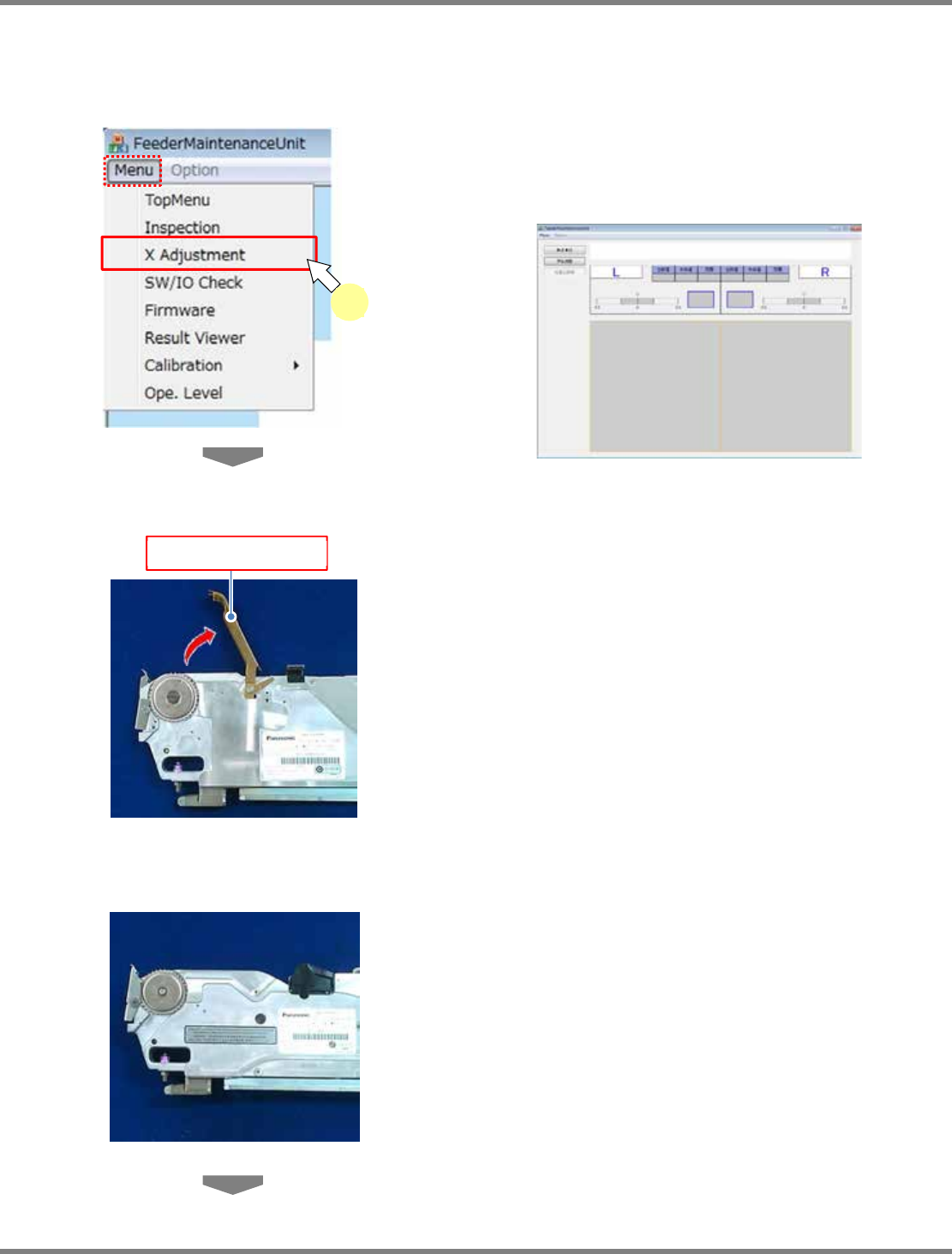

1
从菜单栏的
Menu
中选择
‘X Adjust-
ment’
。
会显示
<
启动
>
画面。
8 mm/12 mm/16 mm
编带供料器时
2
为
8 mm/12 mm/16 mm
编带供料器
时，打开编带压盖。
24mm/32mm/44mm/56mm/72mm
编带供料器时
2
为
24mm/32mm/44mm/56mm/72mm
编带供料器时，拆卸下编带按压盖。
拆卸方法请参考
5.1
。
编带压盖
1
IFMU
操作手册
4.7 X
位置调整的操作说明
EJW8AC-MB-04O-07 Page 4-41

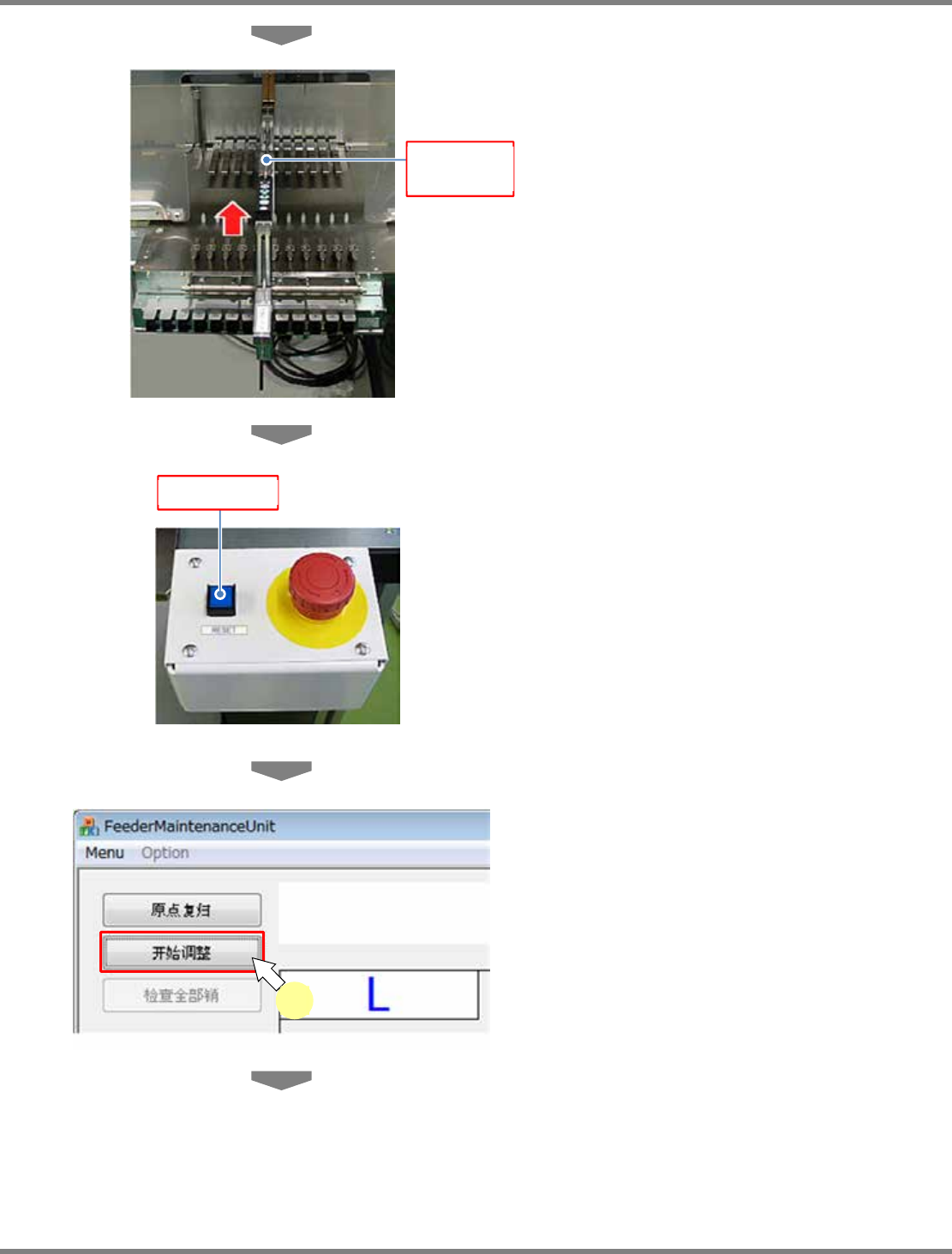

3
仅仅设置
1
个编带供料器。
请确实插到底。
请设置在作业方便的中央插槽
(4
～
7
号
)
中。
4
按动复位开关。
安全就被解除，电机就能动作了。
5
单击
[
调整开始
]
。
开始准备动作。
编带供料器
(
4～7 号
)
5
复位开关
