IFMU 操作手册 4.3 供料器维护单元的操作概要 EJW8AC-MB-04O-07 Page 4-15 4.3.4 供料器固件的换写流程 ( “4.9.2 固件的更新步骤 ”) 复制文件 在规定的文件夹内复制要进行更新的 新固件文件。 切换画面 从菜单栏的 Menu 中选择 ‘Firmware’ 。 设置薄型单供料器用附件 配置薄型单供料器用附件。 设置编带供料器 设置编带供料器。 开始换写 单击 [ 换写 ] 按钮。 换写完成 固…
IFMU
操作手册
4.3
供料器维护单元的操作概要
Page 4-14 EJW8AC-MB-04O-07
续前页
检查结果的确认
确认检查结果。
可继续使用
修理
请委托本公司修理。
OK
NG
IFMU
操作手册
4.3
供料器维护单元的操作概要
EJW8AC-MB-04O-07 Page 4-15
4.3.4
供料器固件的换写流程
( “4.9.2
固件的更新步骤
”)
复制文件
在规定的文件夹内复制要进行更新的新固件文件。
切换画面
从菜单栏的
Menu
中选择
‘Firmware’
。
设置薄型单供料器用附件
配置薄型单供料器用附件。
设置编带供料器
设置编带供料器。
开始换写
单击
[
换写
]
按钮。
换写完成
固件就被更新了。
检查对象为薄型单供料器
NO
YES
IFMU
操作手册
4.4
操作画面的基本构成
Page 4-16 EJW8AC-MB-04O-07
4.4
操作画面的基本构成

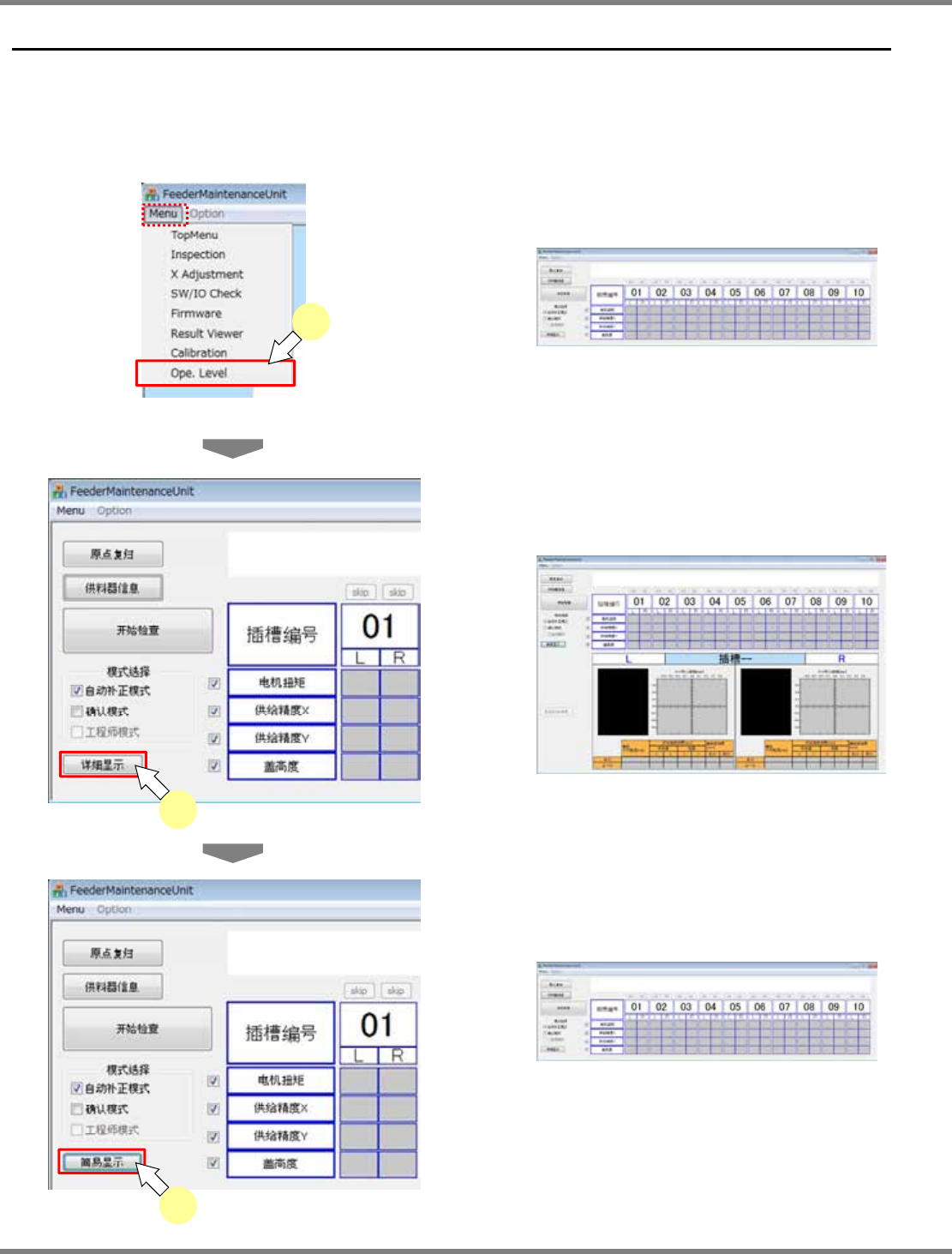

4.4.1
检查画面
操作画面分为简易显示和详细显示画面。下面对切换到各画面的方法和画面进行说明。
A)
简易、详细显示的切换
1
从菜单栏的
Menu
中选择
‘Inspection’
。
会显示
<
简易显示
>
画面。
2
单击
[
详细显示
]
。
会切换到
<
详细显示
>
画面。
3
单击
[
简易显示
]
。
会返回到
<
简易显示
>
画面。
2
3
1
