IFMU 操作手册 4.6 自动计测的操作说明 EJW8AC-MB-04O-07 Page 4-29 4.6.2 自动计测的操作步骤 安全盖如处于打开状态时，请将安全 盖关闭。 1 从菜单栏的 Menu 中选择 ‘Inspection’ 。 会显示 < 启动 > 画面。 8 mm/12 mm/16 mm 编带供料器时 2 为 8 mm/12 mm/16 mm 编带供料器 时，打开编带压盖。 24mm/32mm…
IFMU
操作手册
4.6
自动计测的操作说明
Page 4-28 EJW8AC-MB-04O-07

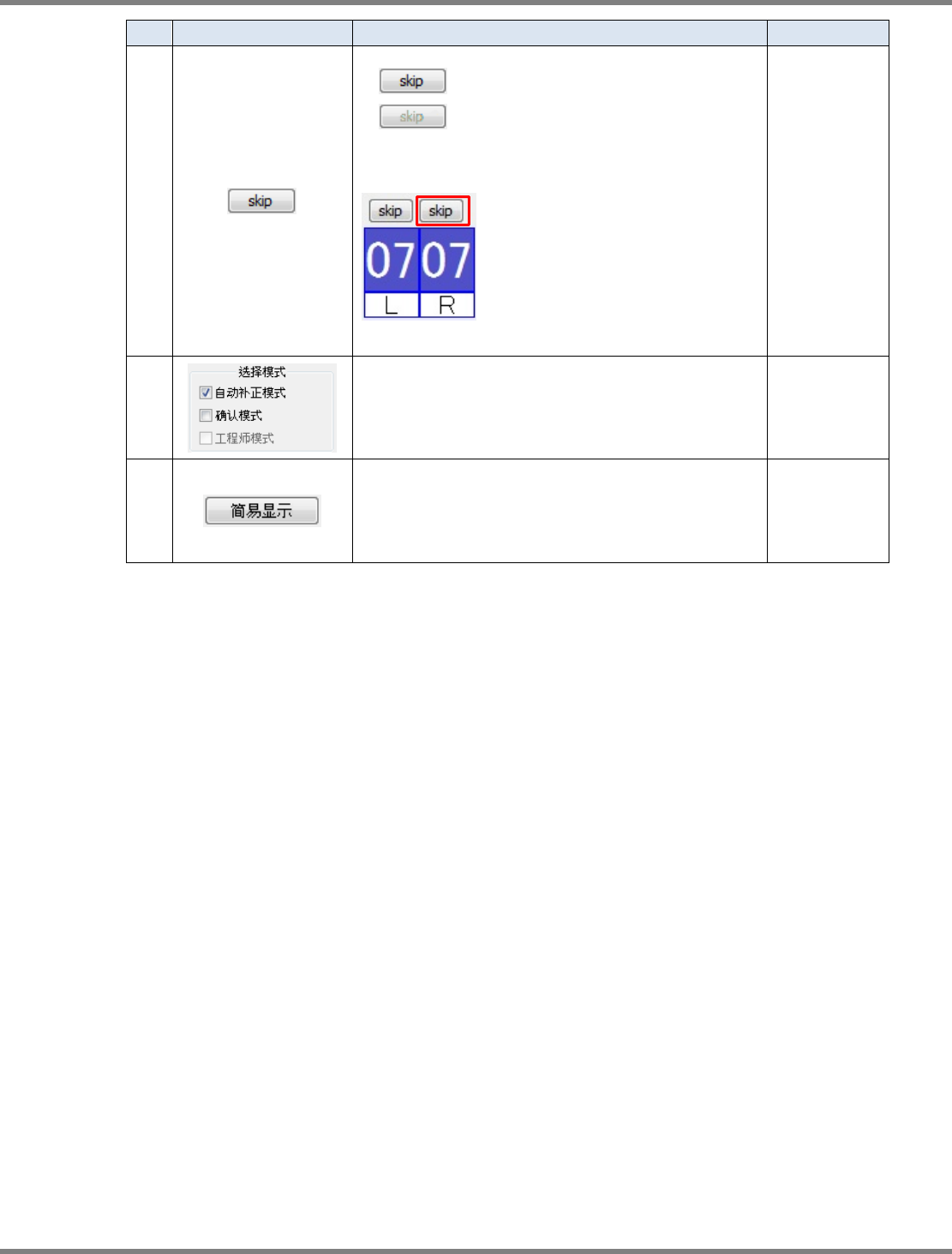

No.
显示 说明 参考处
5
对各插槽个别进行
ON/OFF
的设定。
：
OFF
：
ON
即使在编带供料器设置在插槽内的状态下，
ON
时
也不进行计测。
为薄型单供料器时，对
L / R
分别进行设定。
―
6
选择实施自动计测时的检查模式。
关于检查模式请参考
4.2
检查模式。
4.2
7
要观察检查结果的详细信息时选择该处。
在
<
详细显示
>
画面能以插槽为单位对各个链轮齿
销的检查数据进行确认。
4.4.3
IFMU
操作手册
4.6
自动计测的操作说明
EJW8AC-MB-04O-07 Page 4-29

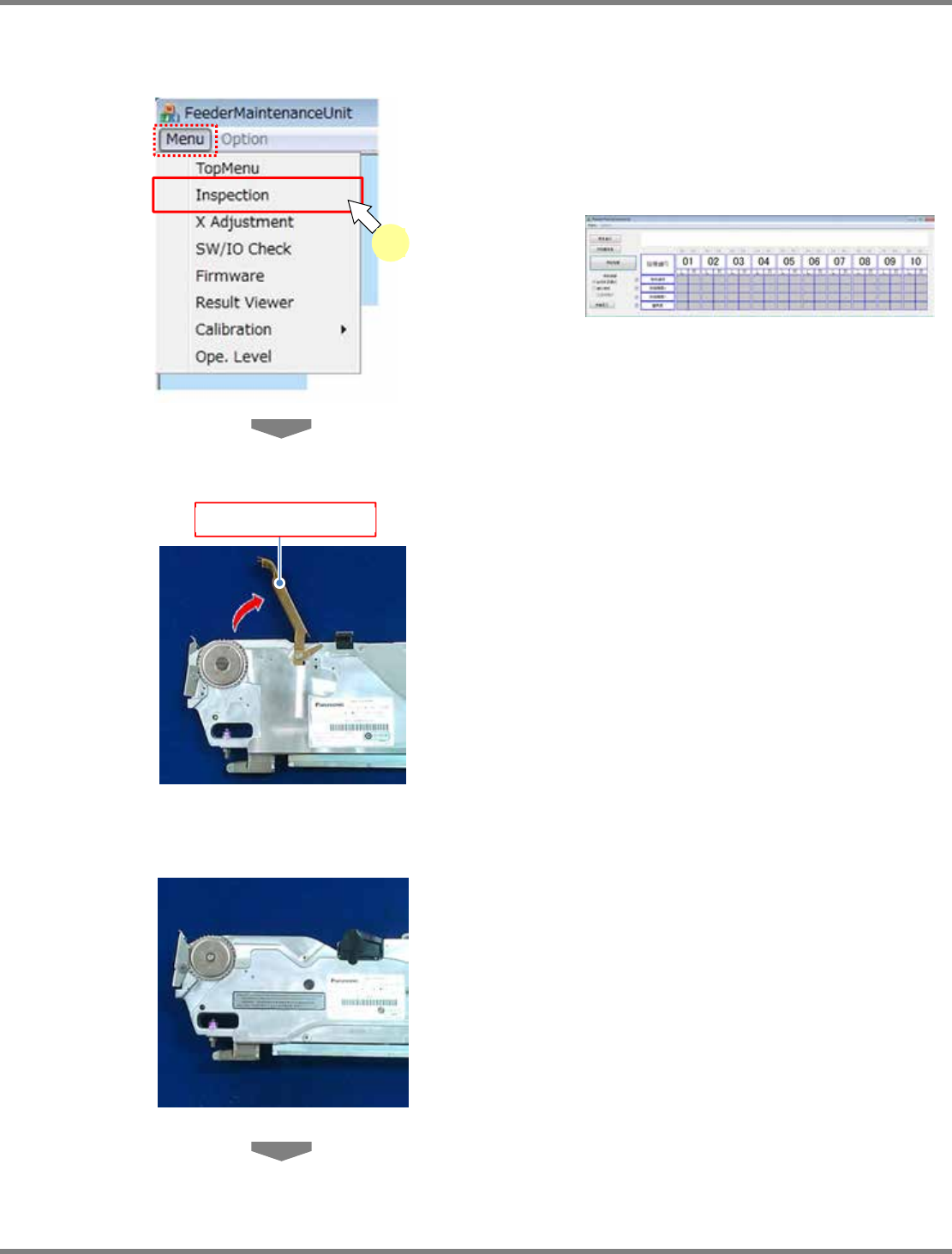

4.6.2
自动计测的操作步骤
安全盖如处于打开状态时，请将安全盖关闭。
1
从菜单栏的
Menu
中选择
‘Inspection’
。
会显示
<
启动
>
画面。
8 mm/12 mm/16 mm
编带供料器时
2
为
8 mm/12 mm/16 mm
编带供料器
时，打开编带压盖。
24mm/32mm/44mm/56mm/72mm
编带供料器时
2
为
24mm/32mm/44mm/56mm/72mm
编带供料器时，打开编带压盖。
拆卸方法请参考
5.1
。
编带压盖
1
IFMU
操作手册
4.6
自动计测的操作说明
Page 4-30 EJW8AC-MB-04O-07
薄型供料器时
2
为薄型供料器时，关闭编带压盖。
3
设置薄型单供料器用附件。
只限薄型单供料器时。
按照粘贴在本体上的下述标签上的指示设置。
如果设置位置发生了错误，那么有可能无法正
确测量。
薄型单供料器用附件
标签
