IFMU
操作手册
4.4
操作画面的基本构成
Page 4-22 EJW8AC-MB-04O-07

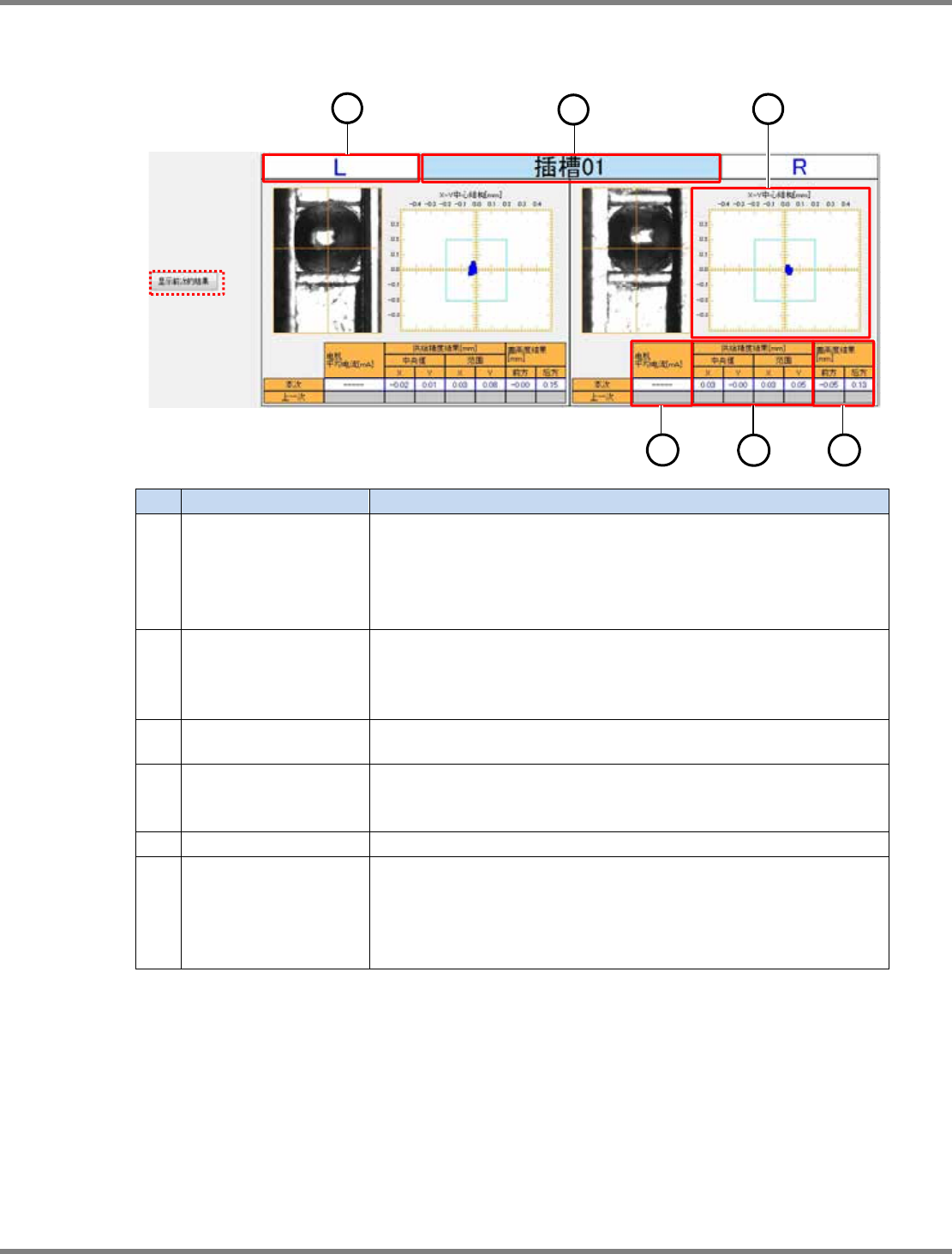

4.4.3
详细结果画面的说明
这里对详细结果画面
(4.4.1
的
No. 7
和
No. 8)
进行说明。
No.
意义
说明
1
链轮齿销的
XY
情况图
各链轮齿销的
XY
计测值情况图。
粉红点
:
前次的检查结果。
单击
[
显示前次结果
]
后就显示。
蓝点
:
各链轮齿销的
X
・
Y
计测值
2
链轮齿销的
XY
计测值
上面蓝点的
36
个齿销的数据
<
显示的项目
>
・
中央值
・
范围
ON / NG
判定是根据计测值的中央值和范围来进行的。
3
编带压盖的
高度补偿值
盖的前后
2
处的高度计测补偿值。
“+”
方向表示对于设计值来说是浮起的方向。
4
电机电流值
无负荷时的电机电流值
(
平均值
)
只显示薄型单供料器。在薄型单供料器以外的情形下，将显示为
“――”
。
5
插槽编号
所显示的插槽编号
6
链轮齿的位置
双式编带供料器的计测位置。
L:
双式编带供料器的左侧的链轮齿
R:
双式编带供料器的右侧的链轮齿
为薄型单供料器时，表示搭载位置。
L:
左轨道、
R:
右轨道
画面内数值的蓝色字体表示在规格内、红色字体表示在规格外。
3
2
1
6
5
4
IFMU
操作手册
4.4
操作画面的基本构成
EJW8AC-MB-04O-07 Page 4-23

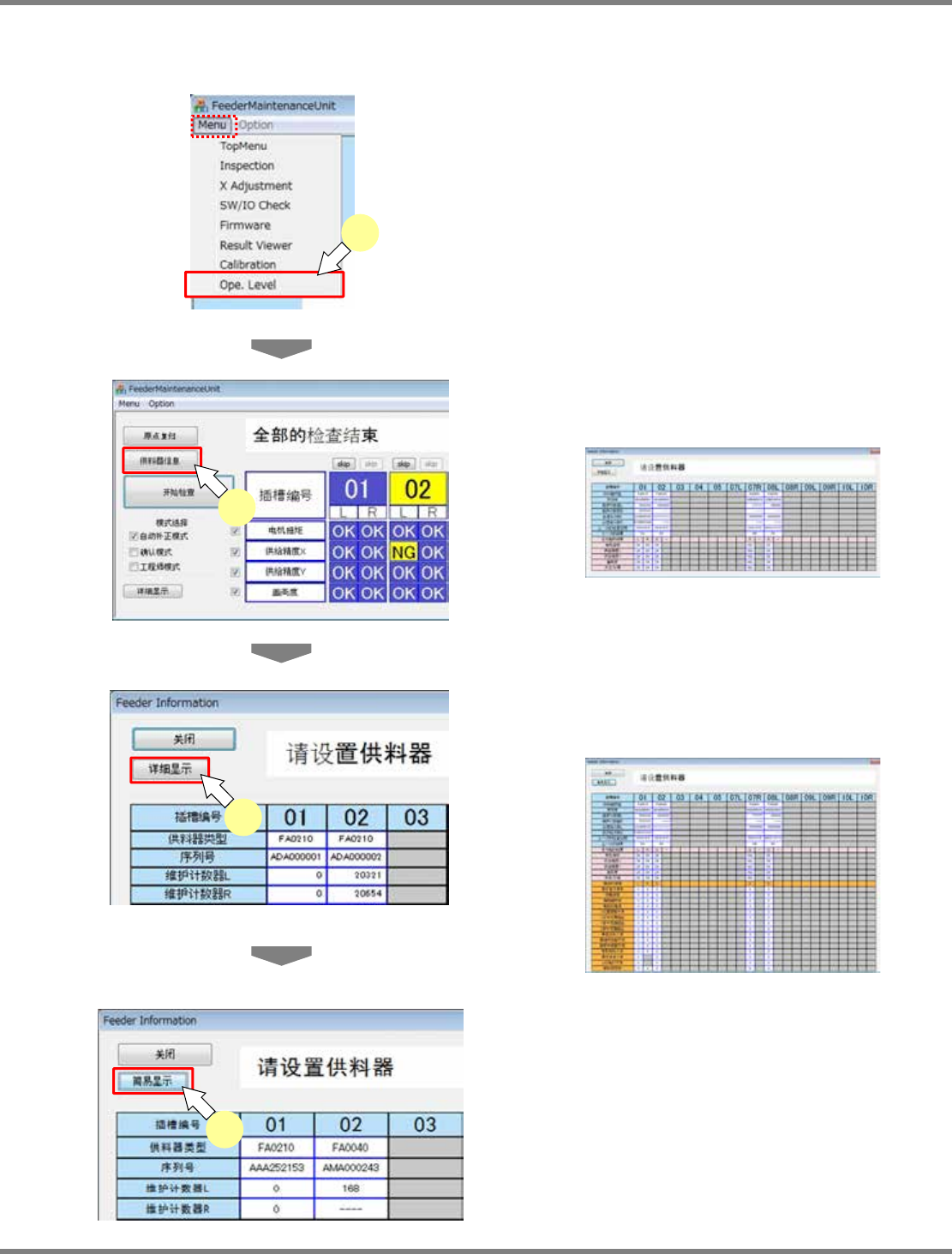

4.4.4
供料器信息画面的说明
A)
供料器信息画面的显示和画面切换方法
1
从菜单栏的
Menu
中选择
‘Inspection’
。
会显示
<
检查
>
画面。
2
单击
[
供料器信息
]
。
会显示
<
供料器信息
>
画面。
3
单击
[
详细显示
]
。
会显示
<
详细
>
画面。
4
单击
[
简易显示
]
。
会显示
<
简易
>
画面。
4
2
3
1
IFMU
操作手册
4.4
操作画面的基本构成
Page 4-24 EJW8AC-MB-04O-07

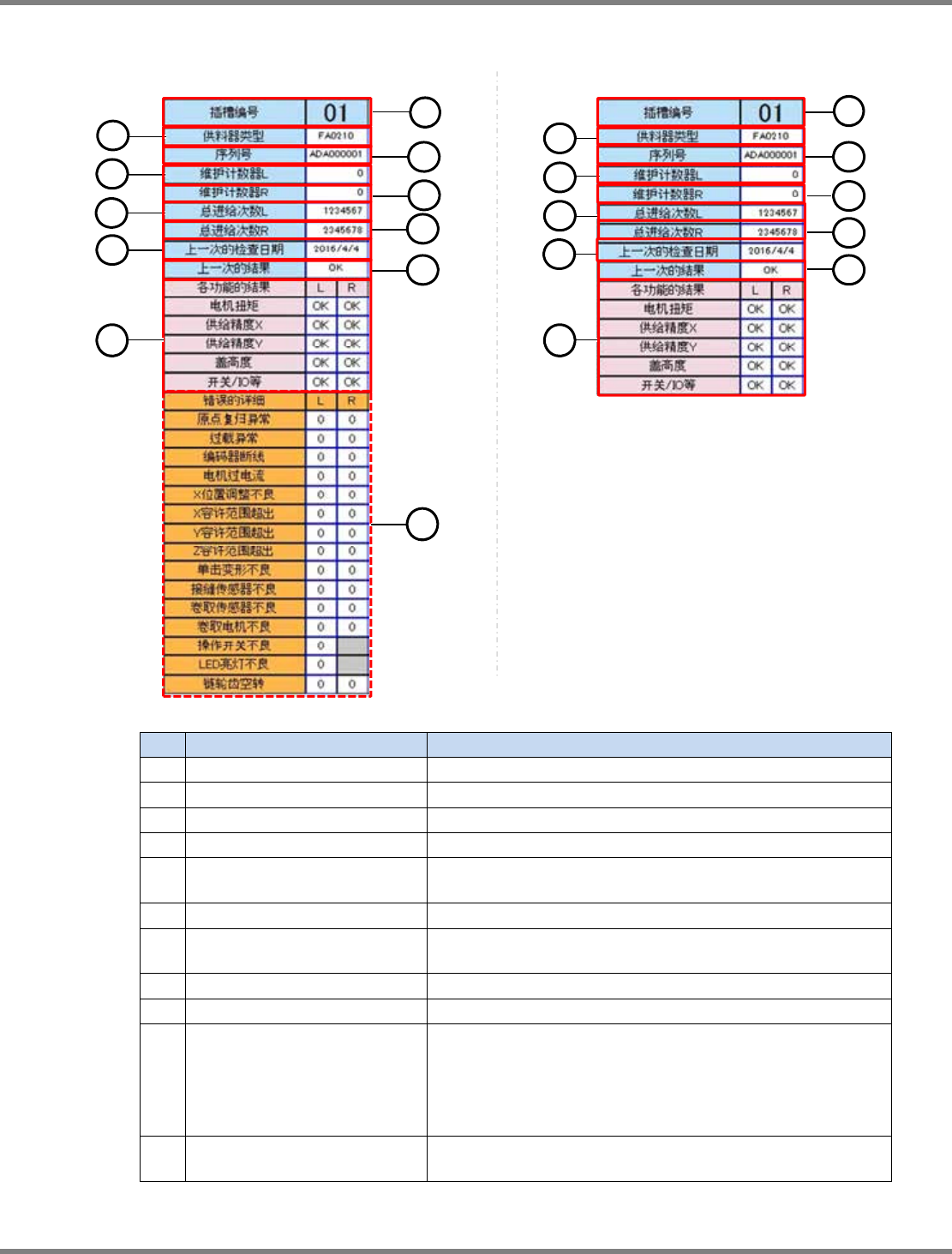

B)
供料器信息画面
对
<
供料器信息
>
画面进行说明。
No.
意义
说明
1
供料器编号
供料器所设置的插槽位置。
2
供料器类型
所设置的供料器型号。
3
序列号
所设置的供料器的制造序列号。
4
维护计数器
L
出厂之后、或者是前次维护之后的进给次数。
5
维护计数器
R
仅仅是
8 mm
编带供料器时有显示。
是其他编带供料器时显示
“―”
。
6
总进给次数
L
出厂之后的总进给次数
7
总进给次数
R
仅仅是
8 mm
编带供料器时有显示。
是其他编带供料器时显示
“―”
。
8
上一次的检查日期
无检查实绩时显示
“―”
。
9
上一次的结果
无检查实绩时显示
“―”
。
10
各功能的结果
以下项目的检查结果
电机转矩检查
X
・
Y
方向的链轮齿销进给精度检查
编带压盖浮起检查的检查结果
开关、传感器类的运行检查
11
错误的详细
显示发生了何种错误。
“1”
表示是发生了错误的项目。
■详细画面 ■简易画面
2
3
4
5
6
7
9
1
8
10
11
10
1
2
3
4
5
6
7
8
9
