IFMU 操作手册 4.3 供料器维护单元的操作概要 Page 4-8 EJW8AC-MB-04O-07 4.3 供料器维护单元的操作概要 供料器维护单元具有以下检查、调整 的功能。 自动计测 ( 电机的转矩检查 / 链轮齿销位置检查 / 编带压盖的浮起检查 ) 链轮齿销的 X 位置调整功能 开关、传感器类的动作确认功能 供料器固件的更新功能
IFMU
操作手册
4.2
检查模式
EJW8AC-MB-04O-07 Page 4-7
4.2.2

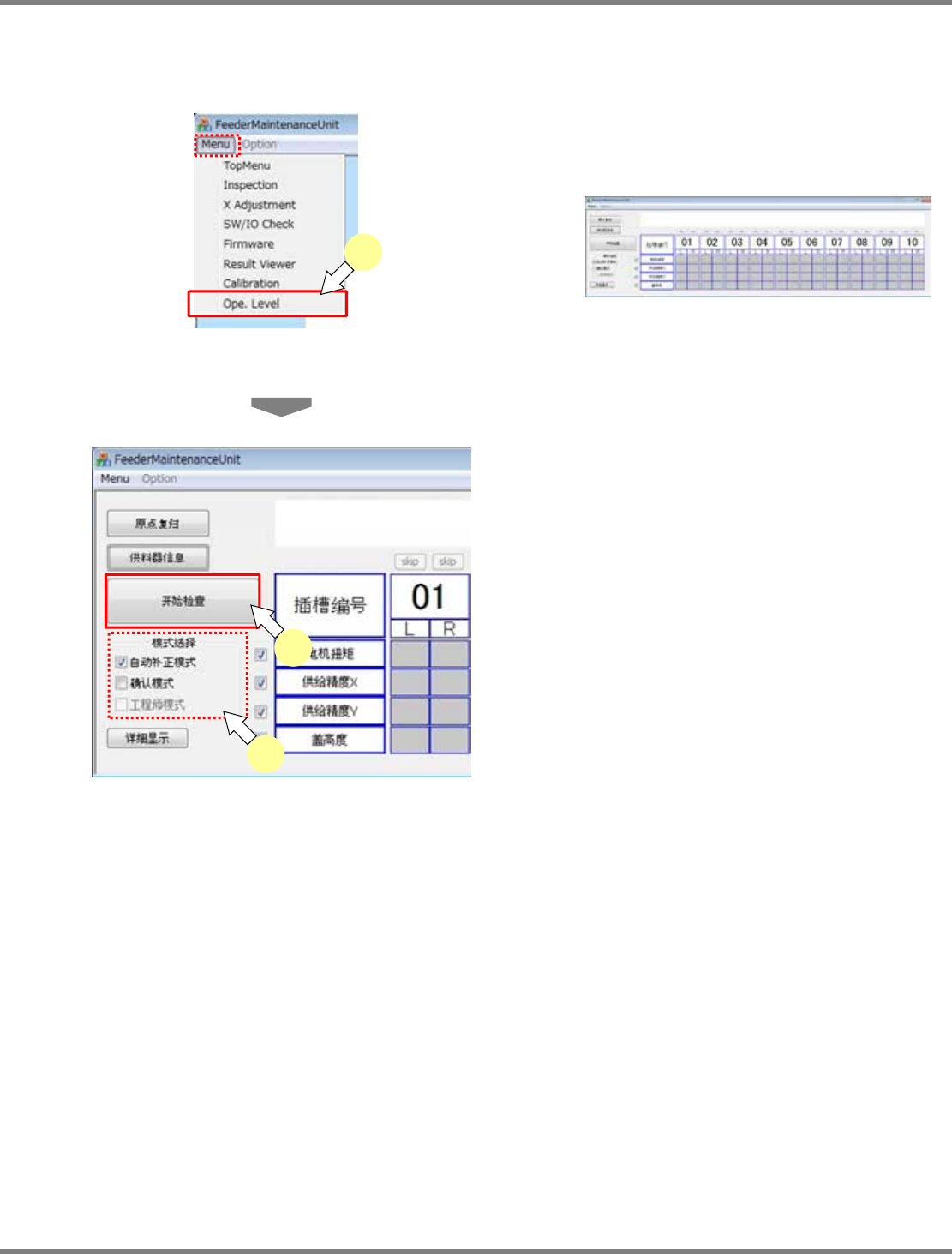

检查模式的切换
检查模式的切换是在启动画面进行的。
1
从菜单栏的
Menu
中选择
‘Inspection’
。
会显示
<
简易显示
>
画面。
2
切换检查模式。
3
单击
[
检查开始
]
。
按照所选择的检查模式执行检查。
3
2
1
IFMU
操作手册
4.3
供料器维护单元的操作概要
Page 4-8 EJW8AC-MB-04O-07
4.3
供料器维护单元的操作概要
供料器维护单元具有以下检查、调整的功能。
自动计测
(
电机的转矩检查
/
链轮齿销位置检查
/
编带压盖的浮起检查
)
链轮齿销的
X
位置调整功能
开关、传感器类的动作确认功能
供料器固件的更新功能
IFMU
操作手册
4.3
供料器维护单元的操作概要
EJW8AC-MB-04O-07 Page 4-9
4.3.1
自动计测的流程
( “4.6.2
自动计测的操作步骤
”)
切换画面
从菜单栏的
Menu
中选择
‘Inspection’
。
设置薄型单供料器用附件
配置薄型单供料器用附件。
设置编带供料器
设置编带供料器。
开始检查
单击
[
开始
]
按钮。
电机转矩的检查
自动进行电机转矩的检查。
链轮齿销的位置检查
自动执行链轮齿销的
X
/
Y
方向位置检查。
结果是
OK
时，第
1
原点偏移量就被更新。
编带压盖的浮起检查
自动进行编带压盖的浮起检查。
(
检查对象
:
仅限
8 mm
双式编带供料器
)
至后页
检查对象为薄型单供料器
NO
YES
