IFMU
操作手册
4.8
开关、传感器类的检查的操作说明
EJW8AC-MB-04O-07 Page 4-53
4.8.2
需准备的物品
因为要确认光电传感器的性能，请客户准备好对传感器遮光的物体。
8mm
双、
12mm/16mm/24mm/32mm/44mm/
56mm/72mm
编带供料器
大小大约是
: 5 x 50 mm
厚度大约是
: 1 mm
材质
:
只要是不透明体即可，对材质无特别要求。
8mm
薄型
/ 4mm
薄型单供料器
大小大约是
: 8 x 300 mm
厚度大约是
: 1 mm
材质
:
只要是不透明体，对材质无特别要求。

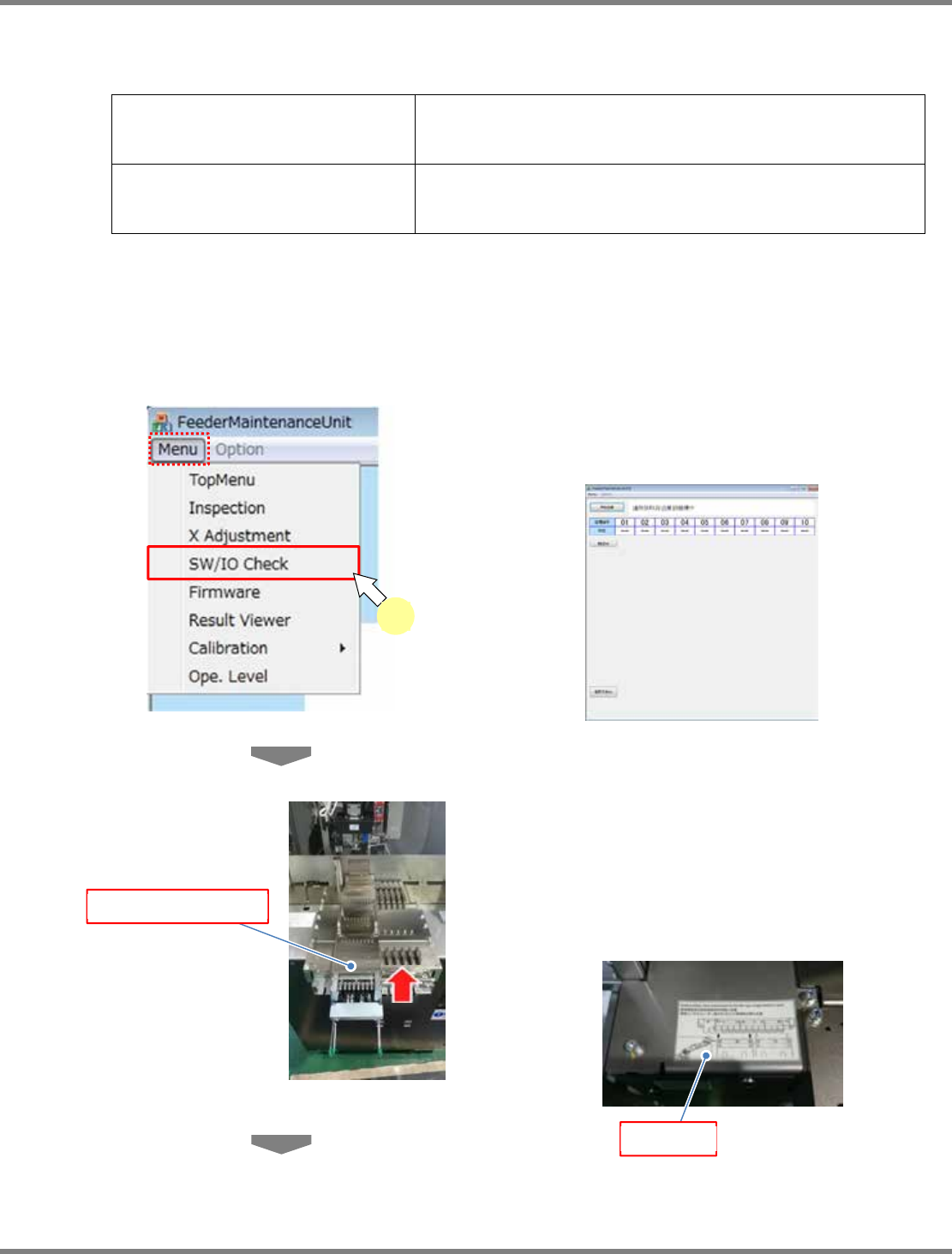

4.8.3
操作步骤
安全盖如处于打开状态时，请将安全盖关闭。
1
从菜单栏
Menu
中选择
‘SW/IO
Check’
。
会显示
<
启动
>
画面。
2
设置薄型单供料器用附件。
只限使用薄型单供料器时
按照粘贴在本体上的下述标签上的指示设置。
如果设置位置发生了错误，那么有可能无法正
确测量。
薄型单供料器用附件
标签
1
IFMU
操作手册
4.8
开关、传感器类的检查的操作说明
Page 4-54 EJW8AC-MB-04O-07

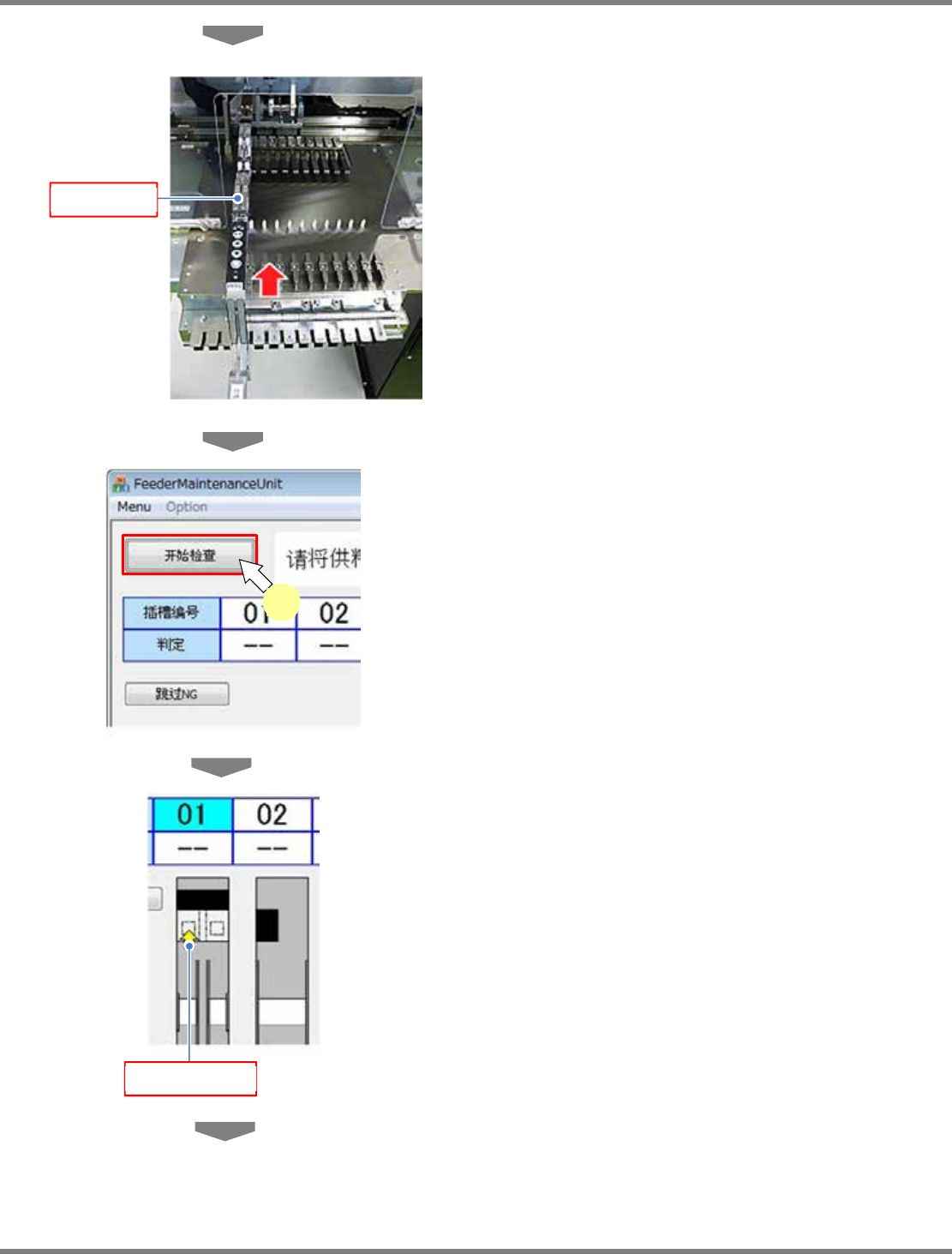

3
设置编带供料器。
请确实插到底。
个数、插槽位置是任意的。
没有必要打开编带压盖。
4
单击
[
开始检查
]
。
5
请按照检查状态窗口中显示的指示，对
接缝检测传感器遮光。
(
接缝检测传感器的确认
)
不具接缝检测传感器的供料器，以及在
8mm
薄
型自动加载供料器的情形下，将跳过这个步骤。
传感器被遮光后，就自动切换到下一个传感器。
没有切换时，请单击
[NG
跳过
]
。
是
8 mm
双式供料器时，请对左右两侧的传感
器进行遮光。
编带供料器
4
现在的检查部位
IFMU
操作手册
4.8
开关、传感器类的检查的操作说明
EJW8AC-MB-04O-07 Page 4-55
8mm
薄型
/ 4mm
薄型单供料器时

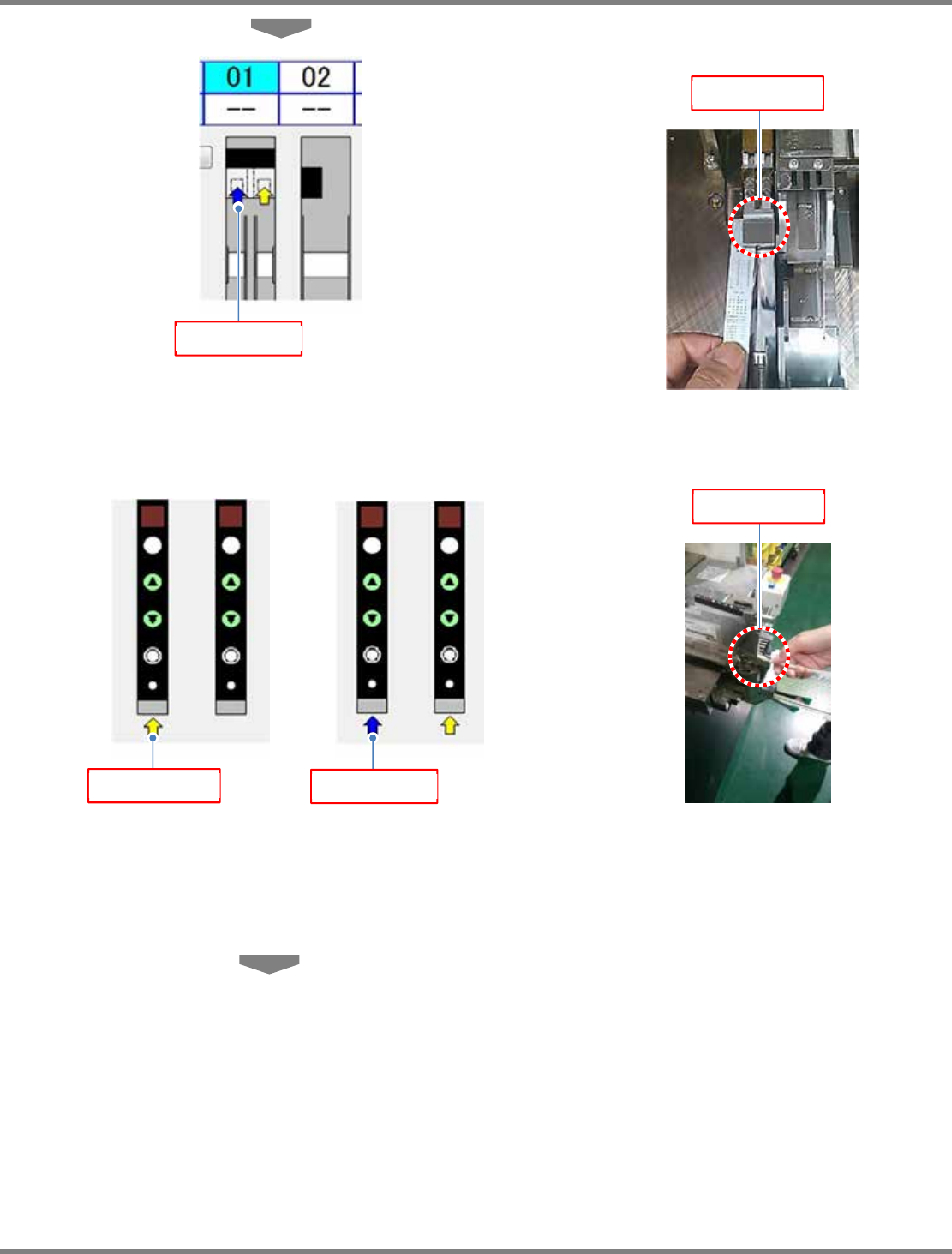

6
设置了多个编带供料器时，会转到下一
个编带供料器。请与步骤
5
同样对传感
器遮光。
检查结果是 OK
接缝检测传感器
8mm
双、
12mm/16mm/24mm/32mm/
44mm/56mm/72mm
编带供料器
接缝检测传感器
现在的检查部位
检查结果是 OK
