IFMU 操作手册 6.9 消耗品的更换 EJW8AC-MB-06O-05 Page 6-41 6.9.2 制动器单元的更换 使用的工具 六角扳手 (3 mm) 1 将主电源 OFF 后，拔下电源电缆。 请抬起防脱开的夹具后，拔下电源电 缆。 2 打开安全盖。 3 拆下制动器单元。 螺丝 : 2 处 4 安装新的制动器单元。 螺丝 : 2 处 安装时的注意事项 : 要使 ・ 抵靠面 A 和抵靠面 B ・ 抵靠面 C 和抵…
IFMU
操作手册
6.9
消耗品的更换
Page 6-40 EJW8AC-MB-06O-05

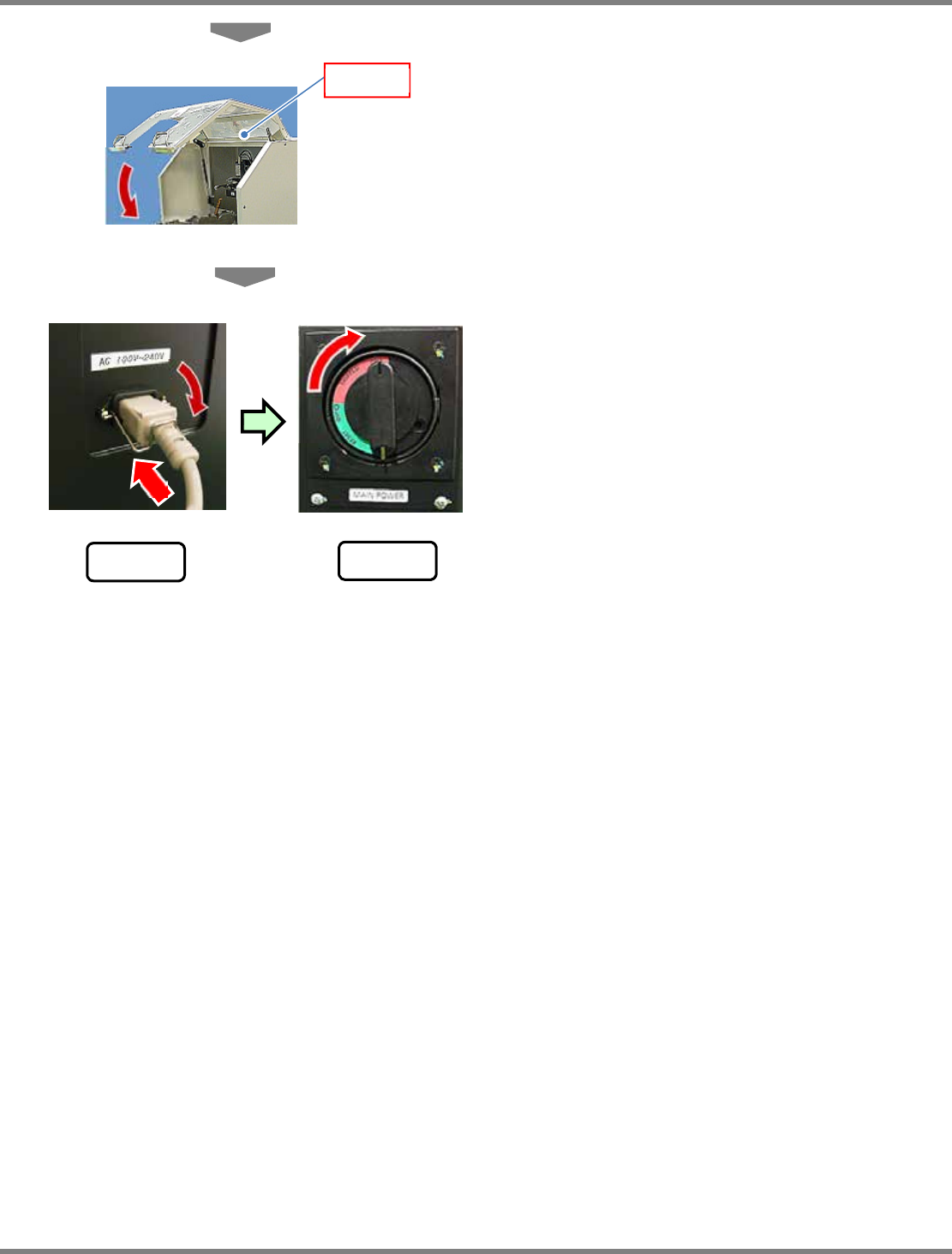

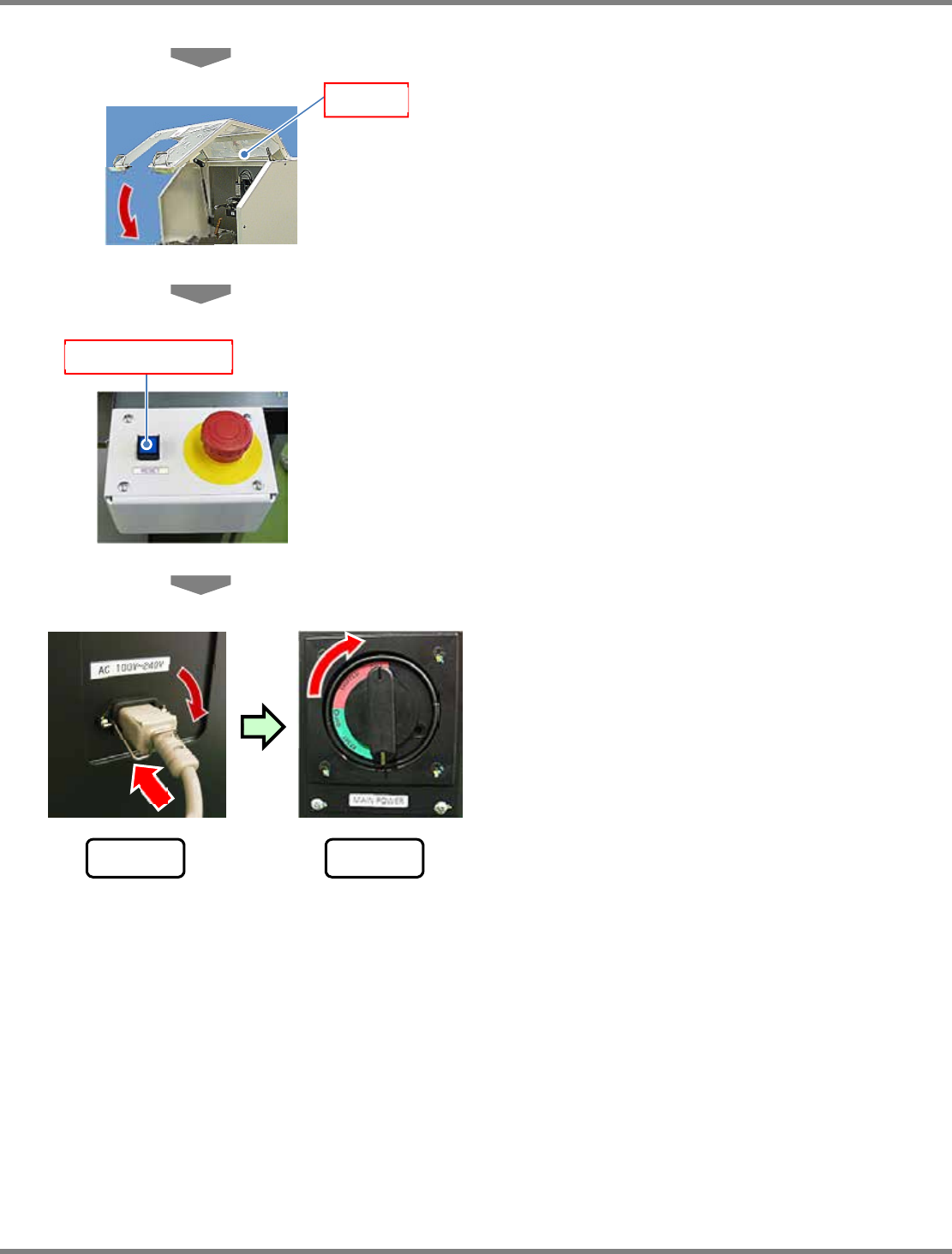

5
关闭安全盖。
6
按动复位开关。
7
插入电源电缆后，将主电源
ON
。
插入电源电缆后，放下防脱开夹具将其固定住。
复位开关
安全盖
前 侧
后 侧
IFMU
操作手册
6.9
消耗品的更换
EJW8AC-MB-06O-05 Page 6-41

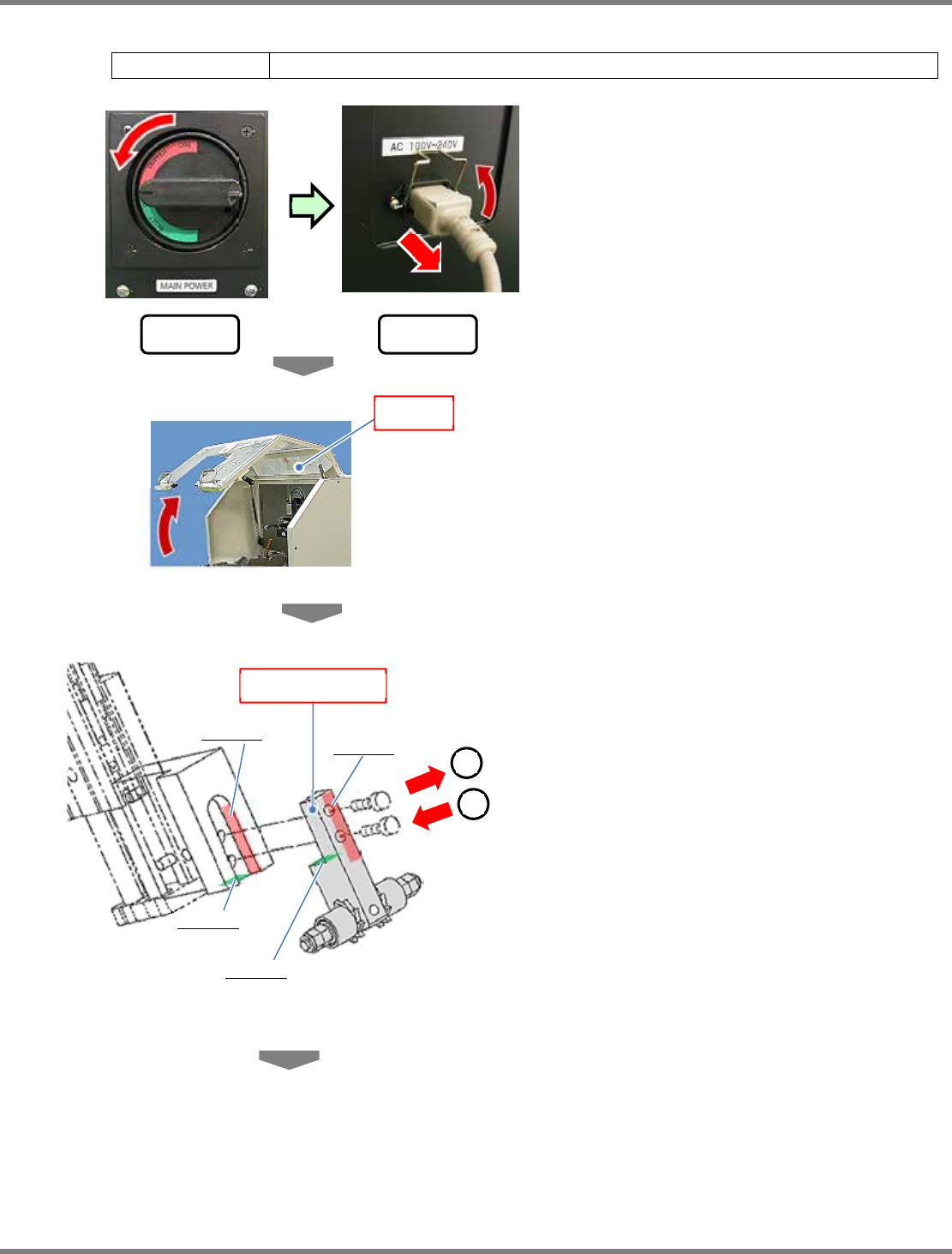

6.9.2
制动器单元的更换
使用的工具 六角扳手 (3 mm)
1
将主电源
OFF
后，拔下电源电缆。
请抬起防脱开的夹具后，拔下电源电缆。
2
打开安全盖。
3
拆下制动器单元。
螺丝
: 2
处
4
安装新的制动器单元。
螺丝
: 2
处
安装时的注意事项
:
要使
・抵靠面
A
和抵靠面
B
・抵靠面
C
和抵靠面
D
都抵靠住的状态下安装制动器单元。
安全盖
前 侧
后 侧
制动器单元
4
5
抵靠面 B
抵靠面 A
抵靠面 D
抵靠面 C
IFMU
操作手册
6.9
消耗品的更换
Page 6-42 EJW8AC-MB-06O-05
5
关闭安全盖。
6
插入电源电缆后，将主电源
ON
。
插入电源电缆后，放下防脱开夹具将其固定住。
安全盖
前 侧
后 侧
