Tape Splicing
操作手册
2.2 12 ~ 72 mm 宽编带 (用敛缝治具连接)
Page 2-15
2.2.3
编带进给
编带进给编带进给
编带进给
∗
编带进给根据接缝检测的有无有 2 种方法。另外，由于编带的宽度不同其步骤也不同，请分别按照以下
的步骤进行。
要求
请在与当前供料器连接的编带和新补给编带上均匀地粘贴接缝胶带。当中任何一个有粘贴错
位都会导致接缝的剥离。

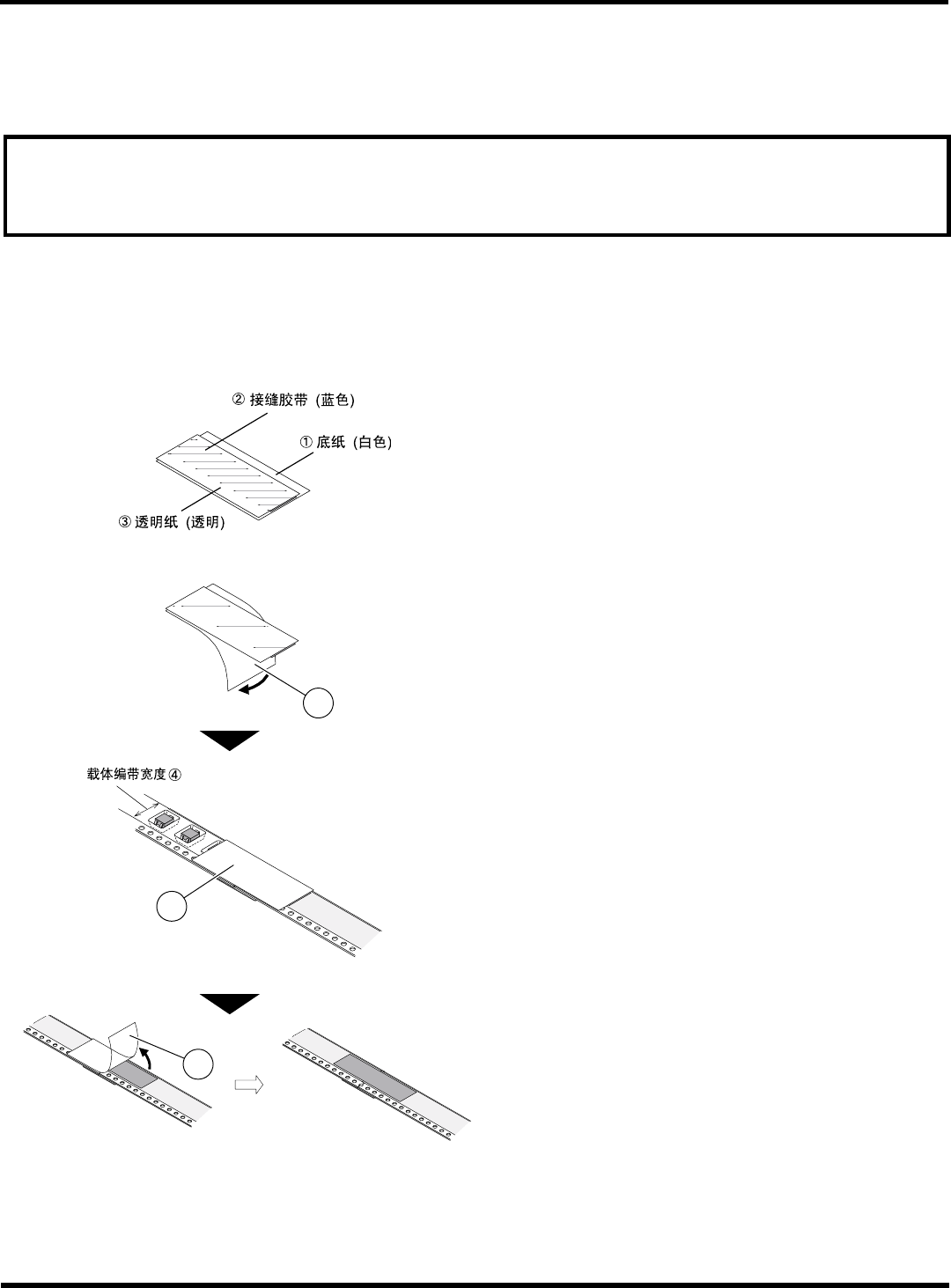

无接缝检测时使用的胶带
1. 12
、
16 mm
宽编带
各部分的名称
1.
剥离底纸
。
2.
将接缝胶带
置于载体编带宽
的中间并粘贴
于压紧胶带的表面。
3.
剥离透明纸
。
(完成图)
TASP-076C
TASP-078E
1
TASP-079C
2
TASP-080E
3
TASP-C-OMA02-A01-00
Tape Splicing
操作手册
2.2 12 ~ 72 mm 宽编带 (用敛缝治具连接)
Page 2-16

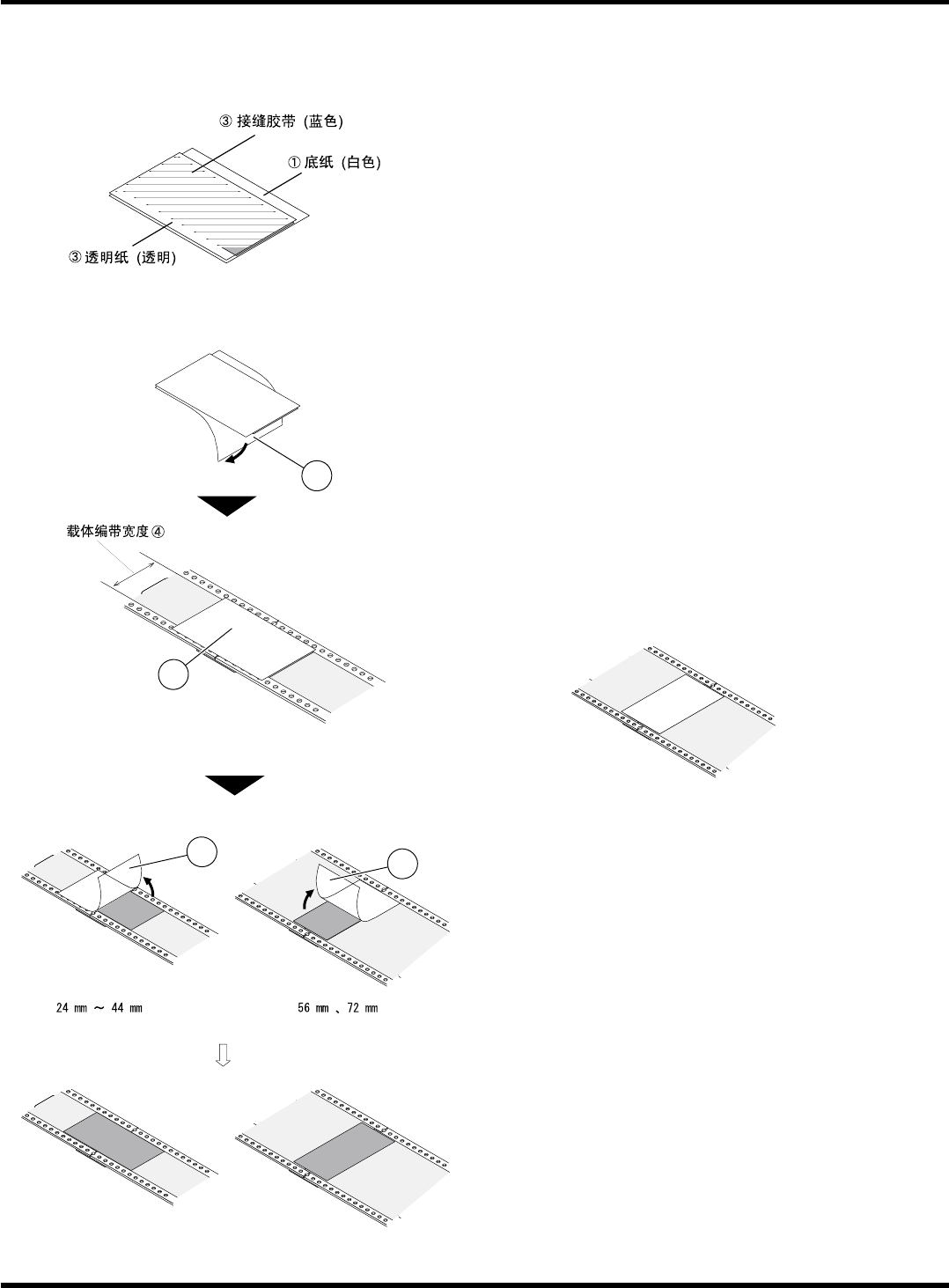

2. 24 ~ 72 mm
宽编带
各部分的名称
1.
剥离底纸
。
2.
将接缝胶带
置于载体编带宽
的中间并粘贴
于压紧胶带的表面。
∗
请将 56 mm、72 mm 宽编带垂直于编带的侧向粘贴
接缝胶带。
3.
剥离透明纸
。
(完成图)
TASP-077C
TASP-081E
1
TASP-084E
TASP-082C
2
TASP-C-OMA02-A01-00
TASP-083E
3
3
Tape Splicing
操作手册
2.2 12 ~ 72 mm 宽编带 (用敛缝治具连接)
Page 2-17

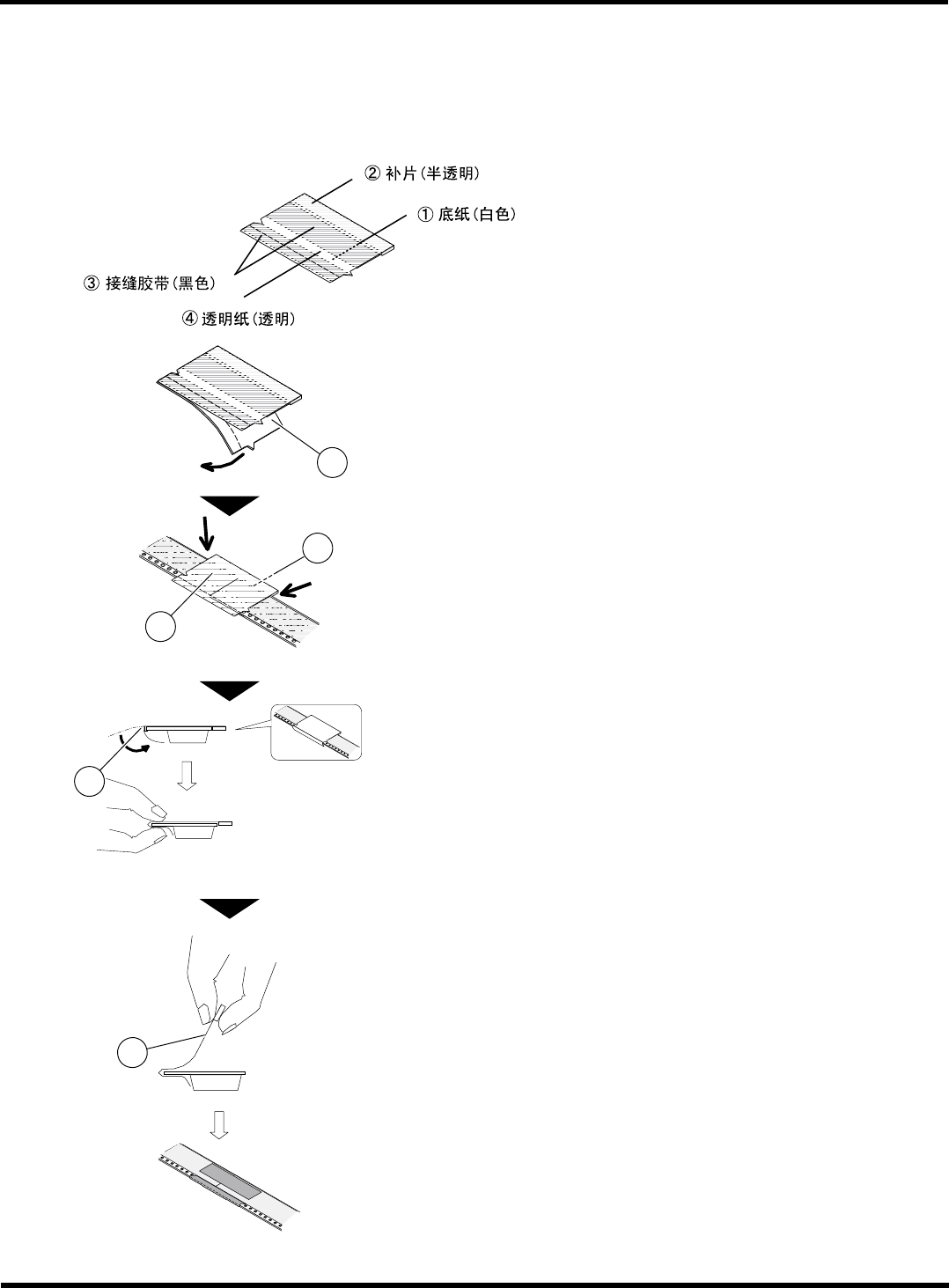

有接缝检测时使用的胶带
1. 12
、
16 mm
宽编带
各部分的名称
∗
本胶带可以不使用敛缝配件仅用拼接胶带即可连接。
但是，根据元件编带的表面状态和封入芯片的重量等
编带本身有不能达到规定强度的情况。
1.
剥离底纸
。
2.
将补片
接触到载体编带进给孔相反一侧，定
好位置后，在压紧胶带的表面贴上接缝胶带
。
3.
将接缝胶带
缠绕并粘到载体编带上，用力按
压。
4.
剥离透明纸
。
(完成图)
TASP-064C
TASP-057E
3
TASP-058E
4
TASP-056E
1
TASP-C-OMA02-A01-00
TASP-060E
2
3
