Tape Splicing
操作手册
2.3 12 ~ 72 mm 宽编带 (芯片槽重叠连接)
Page 2-21

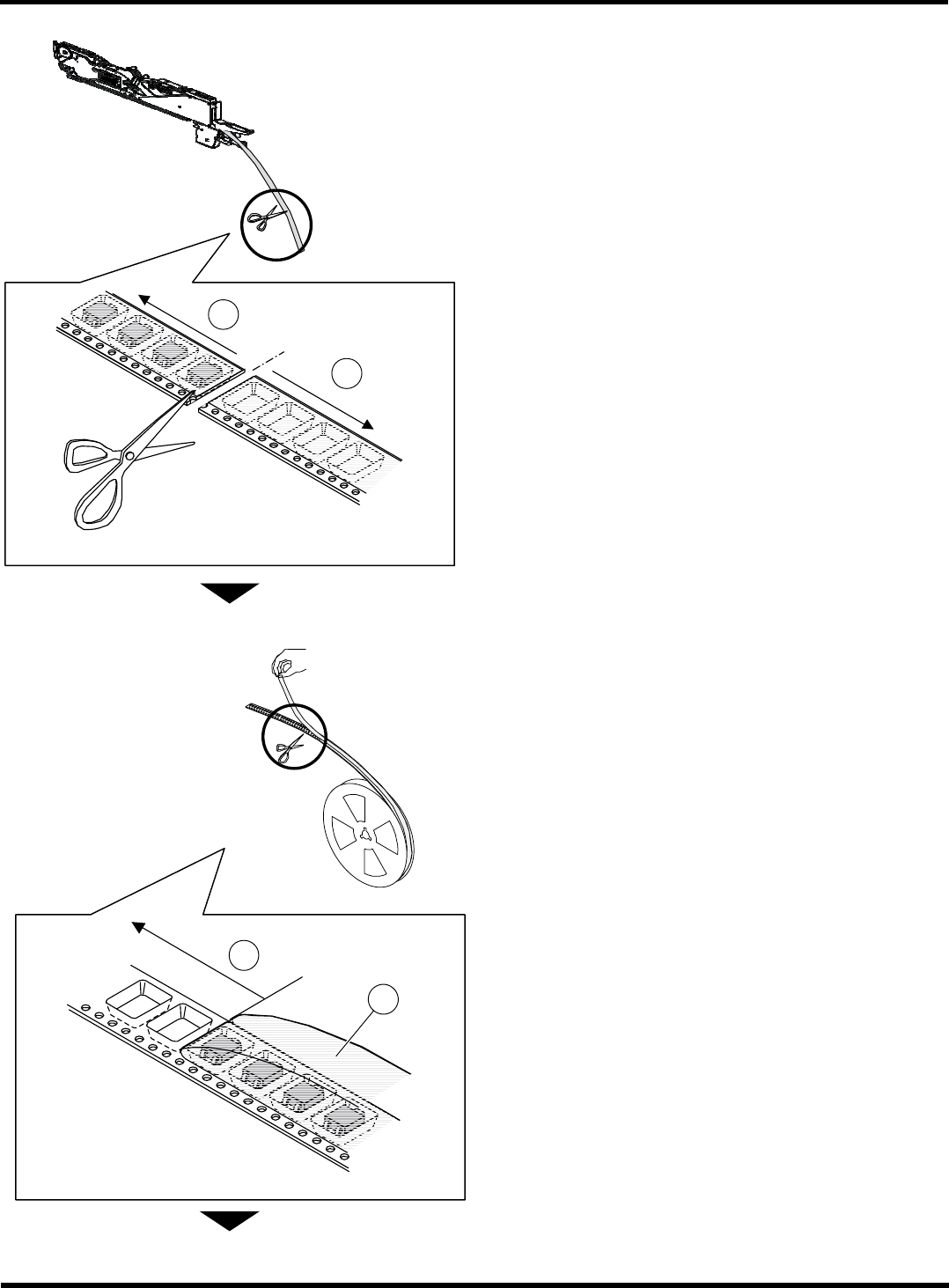

1.
切断当前连接着供料器的编带末端有芯片部分
和空置部分
的相邻处 (芯片槽的中间)。
2.
剥离压紧胶带
直到新补给编带的引导部分
(不含芯片的空置部分)
。
下一页
TASP-044E
1
2
TASP-042E
TASP-085E
3
4
TASP-C-OMA02-A01-00
Tape Splicing
操作手册
2.3 12 ~ 72 mm 宽编带 (芯片槽重叠连接)
Page 2-22

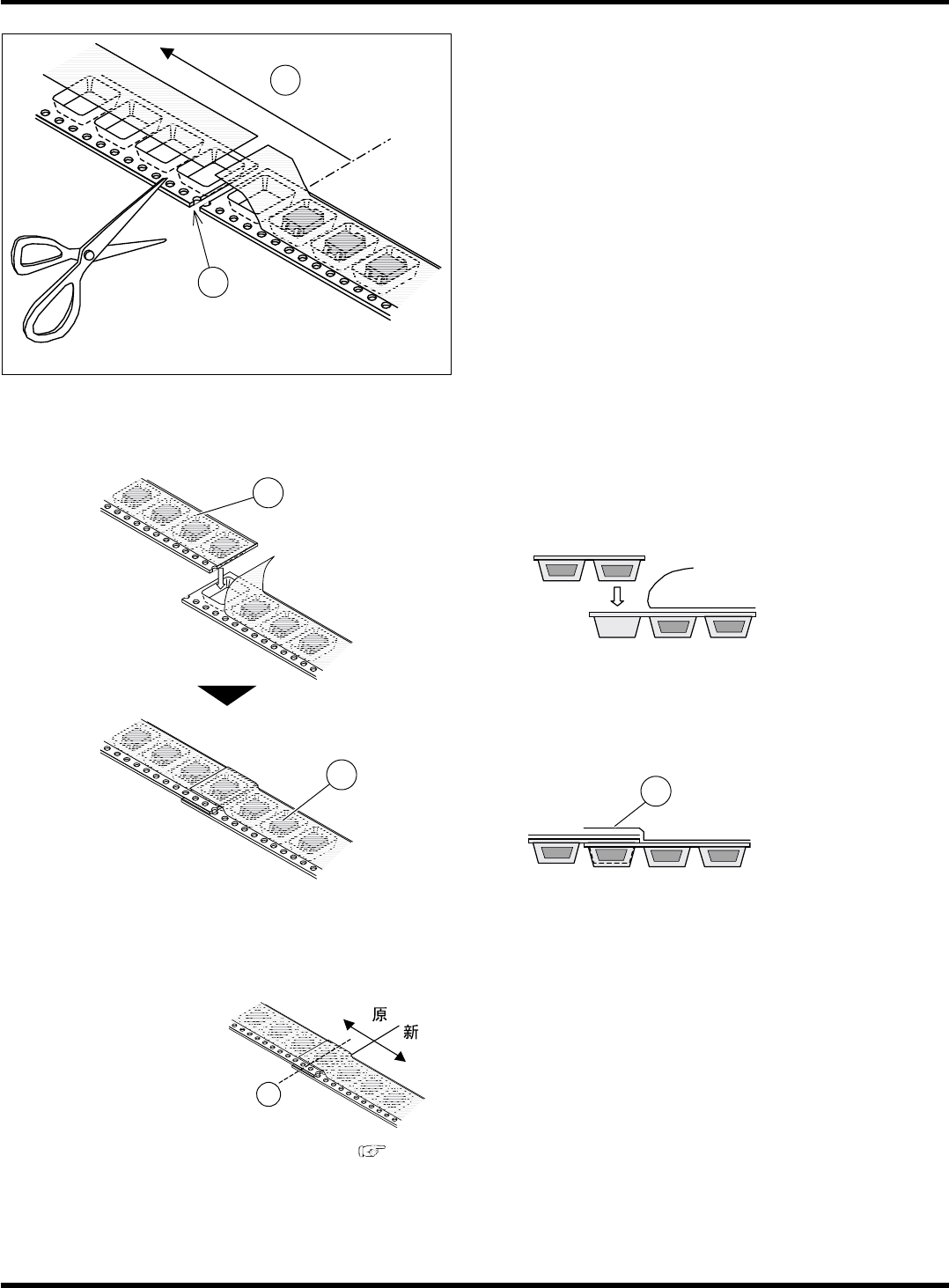

3.
切断已剥离压紧胶带后的部分
的相邻一个芯
片槽
。
∗
请在芯片槽间的中间将载体编带和压紧胶带一起切
断。
2.3.2
芯片槽重叠步骤
芯片槽重叠步骤芯片槽重叠步骤
芯片槽重叠步骤
1.
将当前与供料器连接的载体编带
置于上方重
叠芯片槽。
2.
将新补给的编带
的压紧胶带
重叠在与当前
供料器连接的压紧胶带上。
2.3.3
编带进给
编带进给编带进给
编带进给
∗
请将接缝胶带以芯片槽重叠部分
为中心粘贴。
∗
接缝胶带的粘贴步骤请参考
2.2.3 编带进给。
TASP-026E
TASP-024E
1
TASP-025E
2
TASP-027E
3
TA
P-
086
C
1
TASP-C-OMA02-A01-00
TASP-046E
3
5
Tape Splicing
操作手册
Page 1
索引
索引索引
索引
符号
/
英文数字
8 mm 宽编带
编带的切割
.............................................................2-2
敛缝作业步骤
.........................................................2-4
编带进给.................................................................2-6
12 ~ 72 mm 宽编带
(用敛缝治具连接)
编带的切割
........................................................... 2-11
敛缝作业步骤
.......................................................2-13
编带进给
...............................................................2-15
12 ~ 72 mm
宽编带
(
芯片槽重叠连接
)
编带的切割
...........................................................2-20
芯片槽重叠步骤
....................................................2-22
编带进给
...............................................................2-22
B
编带拼接 ....................................................................1-2
编带拼接方法.............................................................2-1
G
概要 ...........................................................................1-1
L
敛缝配件 ....................................................................1-3
敛缝治具 ....................................................................1-3
敛缝治具使用上的注意事项 .....................................1-10
敛缝治具的固定使用 ................................................1-10
P
拼接胶带 (接缝胶带) .................................................1-5
S
手柄棘轮的解除方法 ................................................1-10
Y
压紧胶带
....................................................................1-5
Z
载体编带 ....................................................................1-5
TASP-C-OMA0Z-A01-01
