中端电路板雕刻机 DM350/DM350H 移动控制系统与整体结构 DM350 系列采用两种对位方式； 自动换刀及自动调刀深 DM350 系列均为 20 把刀具位自动换刀机型。同时配有自主知识产 权的自动调刀系统， 使繁琐的更换刀具、调整刀深的工作真正实现自动 化，在软件界面上就可以完成整个过程。 销钉定位方式： 加工任意一面的图形之后，软件可 以通过销钉轴自 动计算出另一面的图形位置，即 翻面之后设备可以自动在正确的位置进 行加工，无…
中端电路板雕刻机
DM350/DM350H
移动控制系统与整体结构
DM350
系列采用两种对位方式；
自动换刀及自动调刀深
DM350
系列均为
20
把刀具位自动换刀机型。同时配有自主知识产
权的自动调刀系统，使繁琐的更换刀具、调整刀深的工作真正实现自动
化，在软件界面上就可以完成整个过程。
销钉定位方式：
加工任意一面的图形之后，软件可以通过销钉轴自
动计算出另一面的图形位置，即翻面之后设备可以自动在正确的位置进
行加工，无需另行人工对位；
摄像头定位方式：
软件通过摄像头读取靶标孔或图形内孔坐标，并
自动计算图形位置。在无销钉的真空吸附平台上加工时，只需一键自动
定位，即可加工。适用于翻板定位、电路板返修、多层板层间对位等。
DM350/DM350H
系列选用德国进口顶级主轴，并配以德国原配驱
动系统，充分保证了加工质量。
其中，
DM350
选用
8
万转主轴，其性能可以满足几乎所有类型的覆
铜板线路加工及钻孔，同时也适合外形透铣及其它材料加工。
DM350H
选用
10
万转主轴，尤其适合射频微波板的加工，超高的转速配以高度的
稳定性，使加工出的线路能获得极高的侧壁质量。同时，
DM350H
使用
进口专用独立变频器，使主轴的性能得到最大限度的提升。
DM350
系列设备，采用经典桥架式结构。
X/Y
轴独立运动，减少误差
叠加，提升设备加工精密性。该系列设备于
2015
年开创性地率先采用大理
石基台，经典一体式外形，使设备系统精度得到飞跃式提升。符合人体工
学设计，操作更加舒适。自带的开盖保护功能，更为使用者提高安全保障
DM350
系列的
X/Y
轴使用美国原产整体移动控制系统，确保设备具
有极高的精度与可靠性，
W/Z
轴使用美国原产高分辨率步进电机，保证
进刀深度和速度。
德中电路板雕刻机，有高、中、低三档共
4
种机型可供选择，具有
PCB
钻孔、图形精细铣制、图形轮廓透铣、盲孔盲槽铣制等加工能力
能够胜任实验室小批量、快速制作电路板及射频微波电路板的任务，也
适合
PVC
、有机玻璃、铝等材料的面板标牌制作。
人性化设计
DM350
系列采用整体机柜结构，带脚轮，方便移动。
显示器、鼠标、键盘采用悬臂支撑方式，便于操作，节省空间。
噪音比裸机减少
8
分贝，更适合实验室使用。
具有气压不足报警功能，避免因气压不足产生的换刀问题。
德国顶级主轴及驱动系统
DM350
系列使用四轴控制，除
X/Y/Z
轴外，专用的
W
轴可以独立控
制刀具深度，配以同轴限位装置，从根本上避免了因覆铜板不平导致的
加工质量变化。
DirectMaker - Dilling & Milling Equipment
14
电路板雕刻机
高端电路板雕刻机
DM500H
对于不愿降低设备的主要性能，但对预算
有着苛刻要求的客户来说，
DM300B/DM300E
是一个很好的选择，该设备仍然具有同轴限位
整体铸造结构、高速风冷电主轴、三轴步进电
机等所有主要特点，只是自动化程度略低，可
以较快的完成高精度的双面板制作。
电路板雕刻机
DM500H
，是目前世界范围内最高端的电路板雕刻机，在
精度、速度、多功能三个方面均树立了机械电路板制作设备的新标杆。
DM500H
有
50
把换刀位，使用
16
万转高速、高寿命主轴，采用花岗岩机
台、伺服电机、顶级移动控制卡。严谨的设计配以高质量部件，使得设备具
有无与伦比的加工质量与精度，对于机械加工电路板的质量和速度都有极高
要求的客户来说，
DM500H
无疑是客户的首选。
入门型电路板雕刻机
DM300B/DM300E
DirectMaker - Dilling & Milling Equipment
15
DM300B/DM300E
配有半自动换刀装置，通过按钮及专用换刀座就可以
轻松完成刀具更换，这种方法避免了扳手或改锥换刀的复杂过程，也使换刀
更加安全，避免刀具在换刀过程中因意外掉落而损坏。
DM300E
还配置了
CCD
摄像头靶标对位系统，方便自动翻板对位，返修
及多层板层间对位。
DM300B/DM300E
使用了以往只在高端电路板雕刻机上配置的螺旋千分
尺刀深调节装置，相比滚花螺母调深装置而言，该调深装置精度更高，且便
于读取和记录刀深相对位置。
电路板雕刻机
激光机械一体机
DM300I/DM500U
DM500H
使用激光测距技术，可以精确测量并反馈材料厚度数据，并由
设备自动控制加工头升降，自动调整并控制进刀深度。激光测距技术不仅意
味着刀深控制从接触式限位、气压反馈成功升级为第三代深度控制技术，也
意味着在定深铣制、精确剥铜等更高要求应用方面有了更好的解决方案。
随着电路板行业及半导体行业的发展，越
来越多的客户有更细线宽/间距的需求，在预
算不足的情况下，激光机械一体机
DM300I
/DM500U
无疑是最 佳 解 决 方 案 。该 系 列 设 备 同
时配有高速主轴 及 激 光 头 ，只 需 一 台 设备，就
可以完成钻孔、机械铣制线路、激光直写线路
外形切割、阻焊及字符标记等几乎所有功能。
DM500
系列的激光机械一体机，更 有 多 种
类型的激光器可供选择。如
DM500I
,配置脉冲
光纤激光器，可以制作细至几十微米的线宽
间距，也可以在多种材料上进行打标、切割等工作；
DM500U
，配置紫外激光
器，不仅适合制作几何尺寸精准的微波图形，也适合做较高质量的切割、划线
等工作。此外，
DM300/500
系列激光机械一体机还有配置专门用于
SMT
漏印
模板切割或焊接专用激光头等更多机型，欢迎向德中垂询。
中端电路板雕刻机
DM350/DM350H
移动控制系统与整体结构
DM350
系列采用两种对位方式；
自动换刀及自动调刀深
DM350
系列均为
20
把刀具位自动换刀机型。同时配有自主知识产
权的自动调刀系统，使繁琐的更换刀具、调整刀深的工作真正实现自动
化，在软件界面上就可以完成整个过程。
销钉定位方式：
加工任意一面的图形之后，软件可以通过销钉轴自
动计算出另一面的图形位置，即翻面之后设备可以自动在正确的位置进
行加工，无需另行人工对位；
摄像头定位方式：
软件通过摄像头读取靶标孔或图形内孔坐标，并
自动计算图形位置。在无销钉的真空吸附平台上加工时，只需一键自动
定位，即可加工。适用于翻板定位、电路板返修、多层板层间对位等。
DM350/DM350H
系列选用德国进口顶级主轴，并配以德国原配驱
动系统，充分保证了加工质量。
其中，
DM350
选用
8
万转主轴，其性能可以满足几乎所有类型的覆
铜板线路加工及钻孔，同时也适合外形透铣及其它材料加工。
DM350H
选用
10
万转主轴，尤其适合射频微波板的加工，超高的转速配以高度的
稳定性，使加工出的线路能获得极高的侧壁质量。同时，
DM350H
使用
进口专用独立变频器，使主轴的性能得到最大限度的提升。
DM350
系列设备，采用经典桥架式结构。
X/Y
轴独立运动，减少误差
叠加，提升设备加工精密性。该系列设备于
2015
年开创性地率先采用大理
石基台，经典一体式外形，使设备系统精度得到飞跃式提升。符合人体工
学设计，操作更加舒适。自带的开盖保护功能，更为使用者提高安全保障
DM350
系列的
X/Y
轴使用美国原产整体移动控制系统，确保设备具
有极高的精度与可靠性，
W/Z
轴使用美国原产高分辨率步进电机，保证
进刀深度和速度。
德中电路板雕刻机，有高、中、低三档共
4
种机型可供选择，具有
PCB
钻孔、图形精细铣制、图形轮廓透铣、盲孔盲槽铣制等加工能力
能够胜任实验室小批量、快速制作电路板及射频微波电路板的任务，也
适合
PVC
、有机玻璃、铝等材料的面板标牌制作。
人性化设计
DM350
系列采用整体机柜结构，带脚轮，方便移动。
显示器、鼠标、键盘采用悬臂支撑方式，便于操作，节省空间。
噪音比裸机减少
8
分贝，更适合实验室使用。
具有气压不足报警功能，避免因气压不足产生的换刀问题。
德国顶级主轴及驱动系统
DM350
系列使用四轴控制，除
X/Y/Z
轴外，专用的
W
轴可以独立控
制刀具深度，配以同轴限位装置，从根本上避免了因覆铜板不平导致的
加工质量变化。
DirectMaker - Dilling & Milling Equipment
14
电路板雕刻机
高端电路板雕刻机
DM500H
对于不愿降低设备的主要性能，但对预算
有着苛刻要求的客户来说，
DM300B/DM300E
是一个很好的选择，该设备仍然具有同轴限位
整体铸造结构、高速风冷电主轴、三轴步进电
机等所有主要特点，只是自动化程度略低，可
以较快的完成高精度的双面板制作。
电路板雕刻机
DM500H
，是目前世界范围内最高端的电路板雕刻机，在
精度、速度、多功能三个方面均树立了机械电路板制作设备的新标杆。
DM500H
有
50
把换刀位，使用
16
万转高速、高寿命主轴，采用花岗岩机
台、伺服电机、顶级移动控制卡。严谨的设计配以高质量部件，使得设备具
有无与伦比的加工质量与精度，对于机械加工电路板的质量和速度都有极高
要求的客户来说，
DM500H
无疑是客户的首选。
入门型电路板雕刻机
DM300B/DM300E
DirectMaker - Dilling & Milling Equipment
15
DM300B/DM300E
配有半自动换刀装置，通过按钮及专用换刀座就可以
轻松完成刀具更换，这种方法避免了扳手或改锥换刀的复杂过程，也使换刀
更加安全，避免刀具在换刀过程中因意外掉落而损坏。
DM300E
还配置了
CCD
摄像头靶标对位系统，方便自动翻板对位，返修
及多层板层间对位。
DM300B/DM300E
使用了以往只在高端电路板雕刻机上配置的螺旋千分
尺刀深调节装置，相比滚花螺母调深装置而言，该调深装置精度更高，且便
于读取和记录刀深相对位置。
电路板雕刻机
激光机械一体机
DM300I/DM500U
DM500H
使用激光测距技术，可以精确测量并反馈材料厚度数据，并由
设备自动控制加工头升降，自动调整并控制进刀深度。激光测距技术不仅意
味着刀深控制从接触式限位、气压反馈成功升级为第三代深度控制技术，也
意味着在定深铣制、精确剥铜等更高要求应用方面有了更好的解决方案。
随着电路板行业及半导体行业的发展，越
来越多的客户有更细线宽/间距的需求，在预
算不足的情况下，激光机械一体机
DM300I
/DM500U
无疑是最 佳 解 决 方 案 。该 系 列 设 备 同
时配有高速主轴 及 激 光 头 ，只 需 一 台 设备，就
可以完成钻孔、机械铣制线路、激光直写线路
外形切割、阻焊及字符标记等几乎所有功能。
DM500
系列的激光机械一体机，更 有 多 种
类型的激光器可供选择。如
DM500I
,配置脉冲
光纤激光器，可以制作细至几十微米的线宽
间距，也可以在多种材料上进行打标、切割等工作；
DM500U
，配置紫外激光
器，不仅适合制作几何尺寸精准的微波图形，也适合做较高质量的切割、划线
等工作。此外，
DM300/500
系列激光机械一体机还有配置专门用于
SMT
漏印
模板切割或焊接专用激光头等更多机型，欢迎向德中垂询。
孔金属化设备
Through Hole Platting Equipment
弧形阳极，整板电镀更均匀
反脉冲电源，避免出现“狗骨”现象
人性化设计，带置板架、刮板、夹具槽，方便操作
有循环过滤，空气搅拌，调速摆动，电镀效果更好
配备
OSP
槽，对裸铜进行有机防氧化助焊处理
德中孔金属化设备，用于
PCB
制作过程中的碳膜法孔金属化工艺过程，通过除油、水洗、黑孔、
电镀铜等最简单可靠的步骤实现
PCB
的可靠层间导通。
Design Comes True

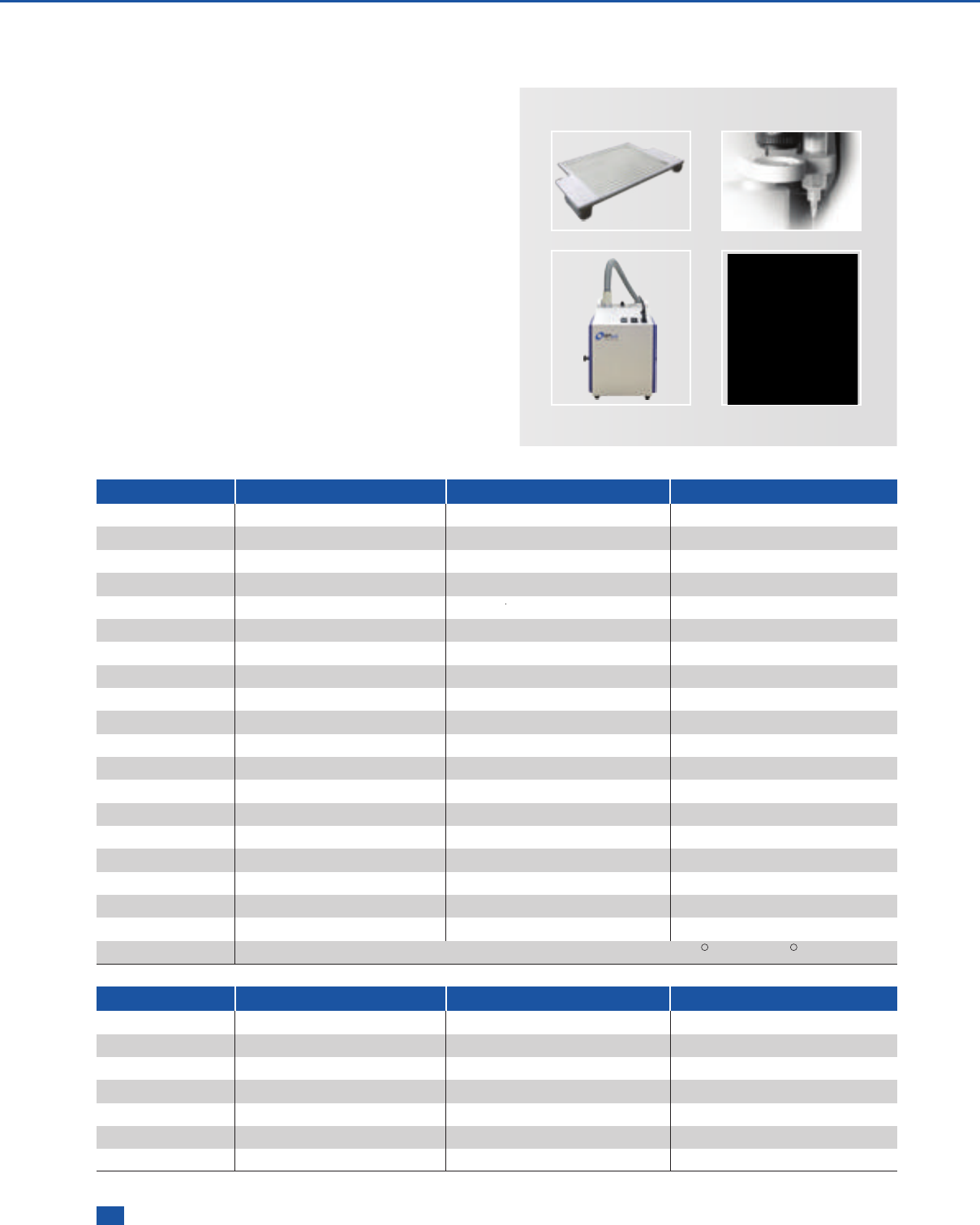

真空吸附台
点胶模块
根据使用者要求，自由变换点胶材料，如红胶
银浆、焊锡膏等。
工业静音吸尘器
专用的静音无油空压机，用于为主轴夹具、气浮
垫脚及点胶提供气源。
静音无油空压机
用于薄板、软板加工。吸附台配有微孔板能使被
加工材料紧密吸附在台面上，防止被加工电路基板翘
曲、变形，并可避免加工时因震动所造成的电路板位
置滑移。
软件控制自动启停，随时将雕铣加工过程中产生
的粉尘、碎屑吸走，保持环境清洁。
配套及选项
DirectMaker - Dilling & Milling Equipment16
电路板雕刻机
技术参数
主轴转速
刀具库
空载移动速度
电源
功率
重复定位精度
系统定位精度
DM500H/DM500U
300 mm/s
≤ ± 0.005 mm
≤ ± 0.002 mm
160,000 rpm
50把刀位
自动换刀
自动调整刀深
250次/min
0.15 mm
0.05 mm
0.1/
0.03
mm
500x500 mm
0.5 µm
DM300B/DM300E
60 mm/s
3 kW
380VAC/50Hz220VAC/50Hz
300 W
60 kg 200/200/210 kg 1,500 kg
1.6/1.6/1.8 kW
220VAC/50Hz
600×710×575 mm 880×900×1,450/850×900×1,750 mm 1,360x1,150x1,720
mm
≤ ± 0.03 mm
≤ ± 0.01 mm
40,000 rpm
-
- - /355 nm
半自动换刀
手动调整刀深
60次/min
0.3 mm
0.1 mm
0.1 mm
305x230 mm
3 µm
DM350/DM350H/DM300I
250 mm/s
≤ ± 0.002 mm
≤ ± 0.01 mm
80,000/100,000/80,000 rpm
20把刀位
自动换刀
自动调整刀深
150次/min
0.15 mm
0.075 mm
0.1 mm
305x230 mm
0.5 µm
- / - /1,070 nm
分辨率
激光波长
换刀方式
刀深调节方式
限位方式 接触式限位
激光测距
接触式限位/气浮式限位/接触式限位
钻孔能力
设备尺寸(W x H x D)
设备重量
最小孔径
最小线宽
最小线间距
最大加工幅面
参数更改，恕不通知
标配
标配
标配
选配
标配
选配
标配
选配/标配/标配
标配
标配标配
工业静音吸尘器
真空吸附台
摄像头靶标对位
DM500H/DM500UDM350/DM350H/DM300I
配套及选项
DreamCreaTor
静音无油空压机
标配
选配
标配
选配
-
-/标配
-
DM300B/DM300E
CircuitCAM7
Basic Basic/Basic/Standard Basic/Standard
控制计算机
TM TM
R R
Gerber、 Gerber X、Excellon、 Sieb&Meier、AutoCAD DXF、 HP-GL、Barco DPF、ODB++
接收数据格式
