SIPLACE SWS Software 3. 0 / Versionsbeschreibung / Ve rsion Description Ausgabe 12/2014 Edition 14 5.2 Menüführung Manuelle Einstellungen ver einfacht. Die Menüführung unter Manuell e Einstellung => Paramete r Testkam…
SIPLACE SWS Software 3.0 /
Versionsbeschreibung / Version Description Ausgabe 12/2014 Edition
13
5 Leistungsmerkmale der SWS Software 2.1
Die SWS Software 2.1 beinhaltet alle Funktionen der SWS Software 2.0. Nachfolgend sind die
wichtigsten neuen Leistungsmerkmale der SWS Software 2.1 aufgeführt.
HINWEIS
Detaillierte Angaben zu einzelnen Funktionen entnehmen Sie bitte der Softwareanleitung
"SIPLACE SWS Software 2.1 [Artikel Nr.: 00195986-02].
5.1 Überarbeitung der Schnittstelle zum Wafer-Map-Server
Die Menüführung unter Manuelle Einstellung => Parameter Testkamera wurde vereinfacht. Die
Einstellungs- und Überwachungsmöglichkeiten wurden überarbeitet.
Die Option Verbindungseinstellungen => SIPLACE Wafer System wurde erweitert. Es werden
jetzt auch passive Verbindungen zum Wafer-Map-Server unterstützt.
SIPLACE SWS Software 3.0 /
Versionsbeschreibung / Version Description Ausgabe 12/2014 Edition
14
5.2 Menüführung Manuelle Einstellungen vereinfacht.
Die Menüführung unter Manuelle Einstellung => Parameter Testkamera sowie deren Ansichten
Wafer-Kamera und Inspektionskamera wurde vereinfacht.
Einige nicht benötigte Funktionalitäten wie Pattern Teaching wurden entfernt.
5.3 LAN-Anbindung an Stationssoftware 708
Die SWS-Software unterstützt neben der Anbindung an Maschinen über CAN mit Stationssoftware
605 SP5 auch die Anbindung an Maschinen via LAN mit Stationssoftware 708.
SIPLACE SWS Software 3.0 /
Versionsbeschreibung / Version Description Ausgabe 12/2014 Edition
15
6 Leistungsmerkmale der SWS Software 3.0
Die SWS Software 3.0 beinhaltet alle Funktionen der SWS Software 2.0 und 2.1. Nachfolgend sind
die wichtigsten neuen Leistungsmerkmale der SWS Software 3.0 aufgeführt.
HINWEIS
Detaillierte Angaben zu einzelnen Funktionen entnehmen Sie bitte der Softwareanleitung
"SIPLACE SWS Software 3.0 [Artikel Nr.: 00195986-03].

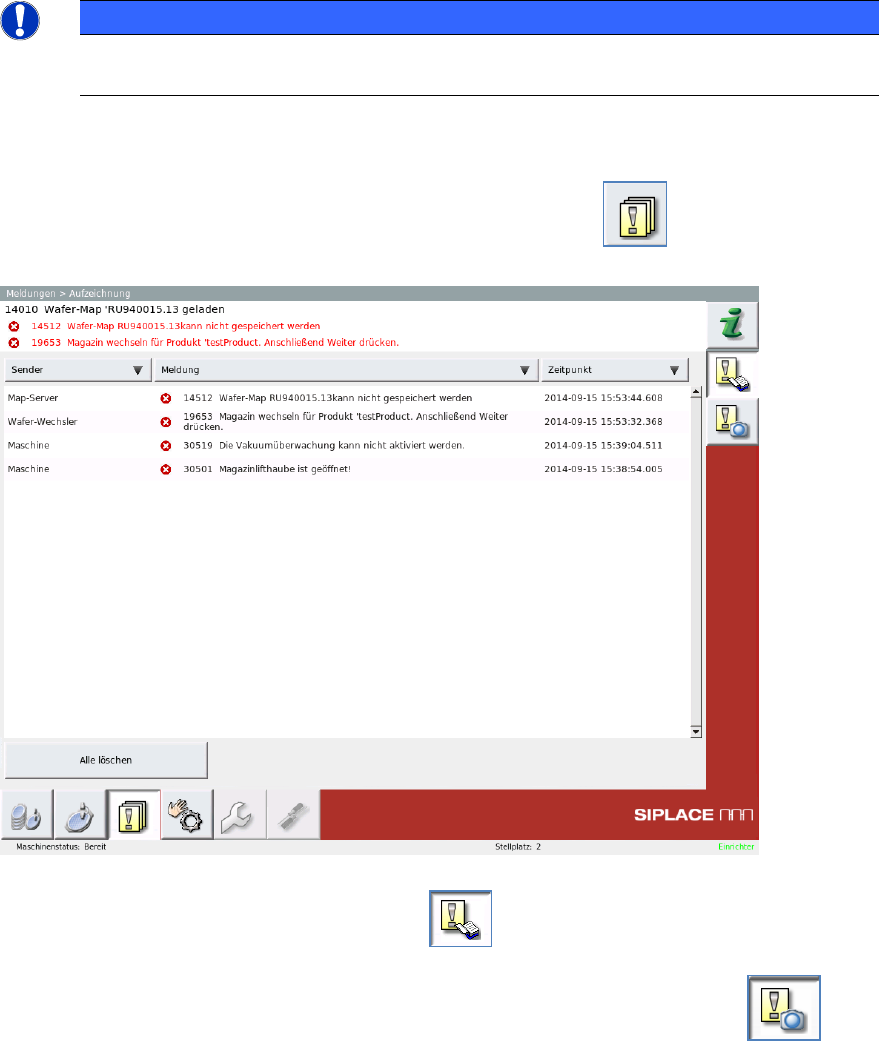

6.1 Neue Hauptfunktion – Meldungen
Klicken Sie in der Ansichtenwerkzeugleiste, den Button Meldungen .
In der Ansicht Meldungen => Aufzeichnungen werden die aufgetretenen Informationen,
Warnmeldungen und Fehlermeldungen angezeigt.
In der Ansicht Meldungen => Gespeicherte SIPLACE Vision Messkontext-Daten
können die gespeicherten SIPLACE Vision Messkontext-Daten abrufen und ansehen. Diese
Funktion war in den vorherigen Versionen unter Manuelle Einstellung => Bildbetrachter zu finden.
