ValveMate 7140 Ventilsteuergerät 11 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung. Spezifikationen (Fortsetz…
ValveMate 7140 Ventilsteuergerät
10 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Spezifikationen
HINWEIS: Spezifikationen und technische Details unterliegen technischen Änderungen ohne vorherige
Ankündigung.
Position Spezifikation
Gehäuseabmessungen 20.0
B x 6.8H x 14.2T cm (7.87B x 2.68H x 5.59T")
Gewicht 1.8 kg (3.1 lb)
Takt 400 ciklus percenként
Zeitbereich 0,001 bis 99,9 s
Netzspannung 24VDC (+/-5%), 0,63 A max.
Niederspannungsbuchse Switchcraft L722RA oder entsprechendes, fixierbar
Externes Netzteil
100–240 VAC (+/-10%), ~50/60Hz input, 24 VDC (+/-5%), 0,63A
fixierbarer Niederspannungsstecker oder entsprechendes, mit
austauschbaren Wechselstromadaptern, für Wandmontage
geeignet
Rückmeldung Optokoppler, 5 bis 24 VDC, max. 100 mA
Startsignal 5 bis 24 VDC Signal, mit Fußpedal oder CC INIT
Druckversorgung 5.5–7.0 bar (80–100 psi)
Luftverbrauch 3 CFM bei maximal 400 ciklus/Minute
Umgebungsbedingungen
Temperatur: 5 °C bis 45 °C (41 °F bis 113 °F)
Luftfeuchtigkeit: 85% rel. Luftfeuchtigkeit bei 30 °C, 40% bei 45 °C
nicht kondensierend
Höhe über NN: max. 2.000 m (6.562 ft)
Produktklassifikation
Installationskategorie II
Verschmutzungsgrad 2
Zertifizierungen CE, TÜV, RoHS, WEEE, China RoHS
ValveMate 7140 Ventilsteuergerät
11www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Spezifikationen (Fortsetzung)
RoHS标准相关声明标准相关声明 China RoHS-Richtlinie (Gefahrstoffe)
产品名称
Teilbezeichnung
有害物质及元素
Toxische und gefährliche Substanzen oder Bestandteile
铅
Blei
(Pb)
汞
Quecksilber
(Hg)
镉
Cadmium
(Cd)
六价铬
Sechswertiges
Chrom
(Cr6)
多溴联苯
Polybromierte
Biphenyle
(PBB)
多溴联苯醚
Polybromierte
Diphenylether
(PBDE)
外部接口
Externe, elektrische
Verbindungen
X 0 0 0 0 0
O: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准低于SJ/T11363-2006 限定要求。
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
unter dem von SJ/T11363-2006 verlangten Grenzwert liegt.
X: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准高于SJ/T11363-2006 限定要求.
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
über dem von SJ/T11363-2006 verlangten Grenzwert liegt.
WEEE-Richtlinie
Das Gerät erfüllt die Vorschriften der WEEE-Richtlinie der Europäischen Union (2012/19/EU). Für Hinweise
zur ordnungsgemäßen Entsorgung der Geräte siehe www.nordsonefd.com/WEEE.
ValveMate 7140 Ventilsteuergerät
12 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betriebsfunktionen

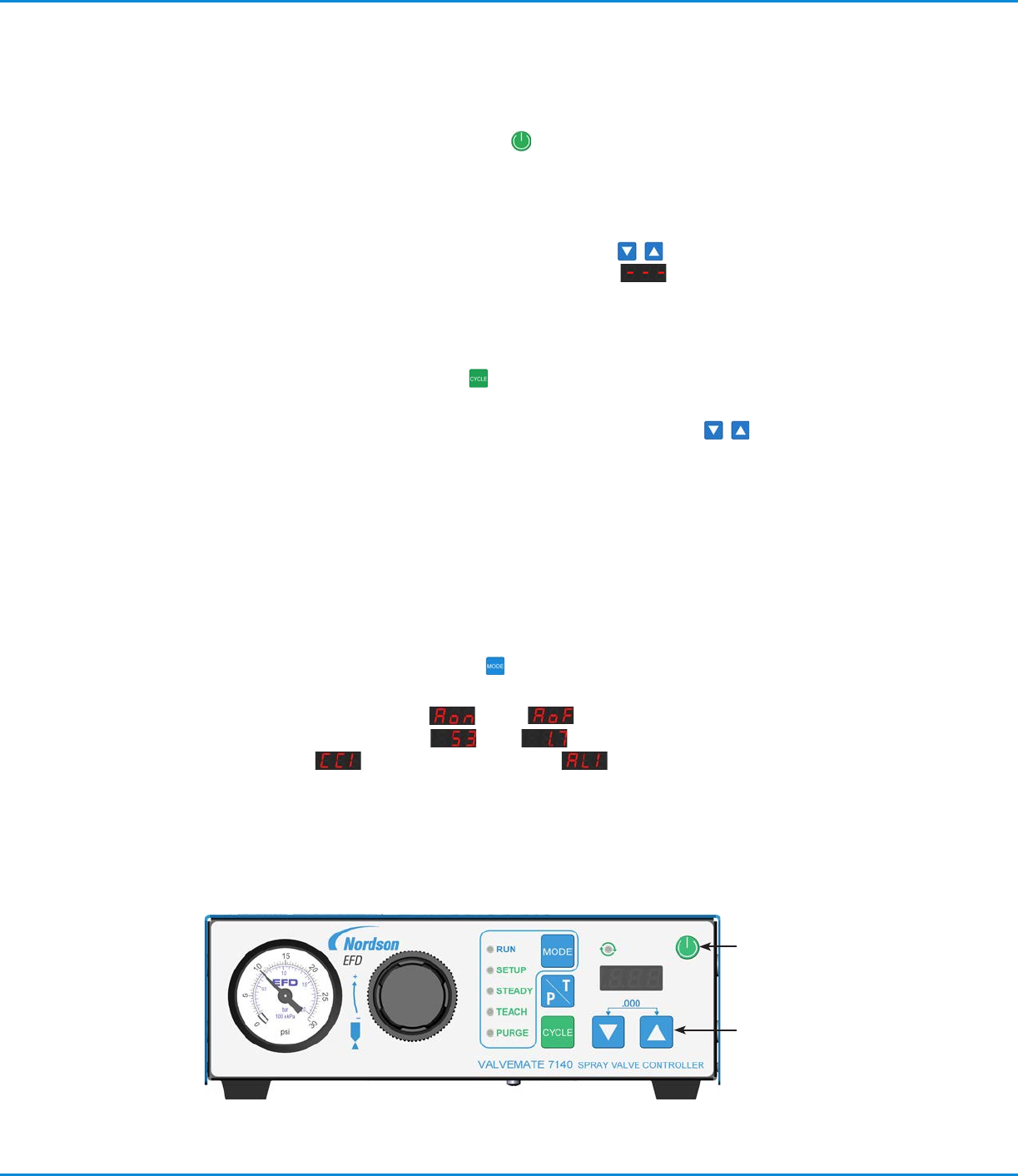

Vorderseite – Bedienelemente und Betriebsmodi
EIN/AUS Drücken Sie den EIN-/AUS-Schalter , um das Gerät ein- oder auszuschalten.
HINWEIS: Das ValveMate 7140 startet immer im RUN-Modus.
RUN Ermöglicht externe Startsignale. Die Zyklus-Taste ist deaktiviert.
SETUP Setup/Testen/Ändern der Dosierzeit.
STEADY Dauerbetrieb. Drücken Sie die AUF- und AB-Taste , um zwischen dem
zeitgesteuerten (TIME) und Dauerbetrieb (STEADY) umzuschalten.
TEACH Für die einfache Einstellung / Programmierung im Zeit-Modus beim Füllen oder anderen
längeren Zyklus-Anwendungen.
PURGE Ermöglicht die Spülung des Dosierventils.
CYCLE Das Drücken der Zyklus-Taste ermöglicht unterschiedliche Ergebnisse entsprechend
des ausgewählten Modus.
TIME SET (ZEITEINSTELLUNG) Durch Drücken der AUF- und AB-Tasten wird die
Einschaltzeit des Ventils erhöht oder verringert. Durch gleichzeitiges Drücken beider
Tasten im SETUP- oder TEACH- Modus wird die Zeit auf Null zurückgesetzt. Die AUF-
und AB- Tasten sind im SETUP-, TEACH- und RUN-Modus aktiv.
ALARMS 1. Niederdruck-Alarm: Sichert ausreichenden Druck für den Ventilbetrieb. Kann
deaktiviert werden.
2. CC INIT (Kurzschluss als Startsignal): Optionale Verwendung von CC INIT für externe
Startsignale. Beispiel: Leerstandssensor im Reservoir, Sicherheitsverriegelung, etc.
Alarm-Bedingungen (Druckluft unter 4bar und CC INIT offen) werden direkt vor dem
Beginn des Dosiervorgangs abgefragt.
MODE Durch Drücken der MODE-Taste werden Sie durch die SETUP-Modi geführt.
Erweiterte einstellungsfunktionen
– Niederdruck-Alarm: AN / AUS
– Druckluft-Einheiten: Psi / Bar
– CC INIT : Ermöglicht Alarmeingang
– Sprühluftverzögerung
EIN/AUS
ZEITEINSTELLUNG
