ValveMate 7140 Ventilsteuergerät
15www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
2.523in
6.41cm
7.898in
20.06cm
8.085in
20.54cm
8.911in
22.63cm
.881in
2.24cm
1.000in
2.54cm
2.710in
6.88cm
4X Ø
13/64"
5.16mm
4X R
.094in
0.24cm
Ausschnittmaße des Einschubs
20,06 cm
(7,898")
4 x R0,24 cm
(0,94")
4 x ∅ 5,16 mm
(13/64")
6,41 cm
(2,523")
22,63 cm
(8,911")
20,54 cm
(8,085")
2,24 cm
(0,881")
6,88 cm
(2,710")
2,54 cm
(1,000")
Optional – Einschubmontage-Satz
Für die Montage des Gerätes als Einschub ist ein Einschubmontage-Satz erhältlich.
(Bestellnummer: 7026544)
Montage des ValveMate 7140
Das ValveMate 7140 kann oberhalb oder unterhalb des Gehäuses mithilfe des mitgelieferten Haltebügels
befestigt werden.
Der Haltebügel ermöglicht das Drehen des Steuergerätes aus der Horizontalen heraus um 30° nach
oben oder unten. Bei der Montage unter einer Werkbank sichern Sie den Haltebügel mit Schrauben oder
Muttern und Bolzen, um eine Traglast von ca. 6,35 kg zu gewährleisten.
ValveMate 7140 Ventilsteuergerät
16 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Externes Netzteil
Ein universelles 24VDC-Netzteil mit Sicherungsring am Gleichspannungstecker wird mit jedem
ValveMate 7140 mitgeliefert. Wählen Sie einen geeigneten Standort und schließen Sie es an eine
geeignete Steckdose an.
ValveMate 7140 Ventilsteuergerät
17www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

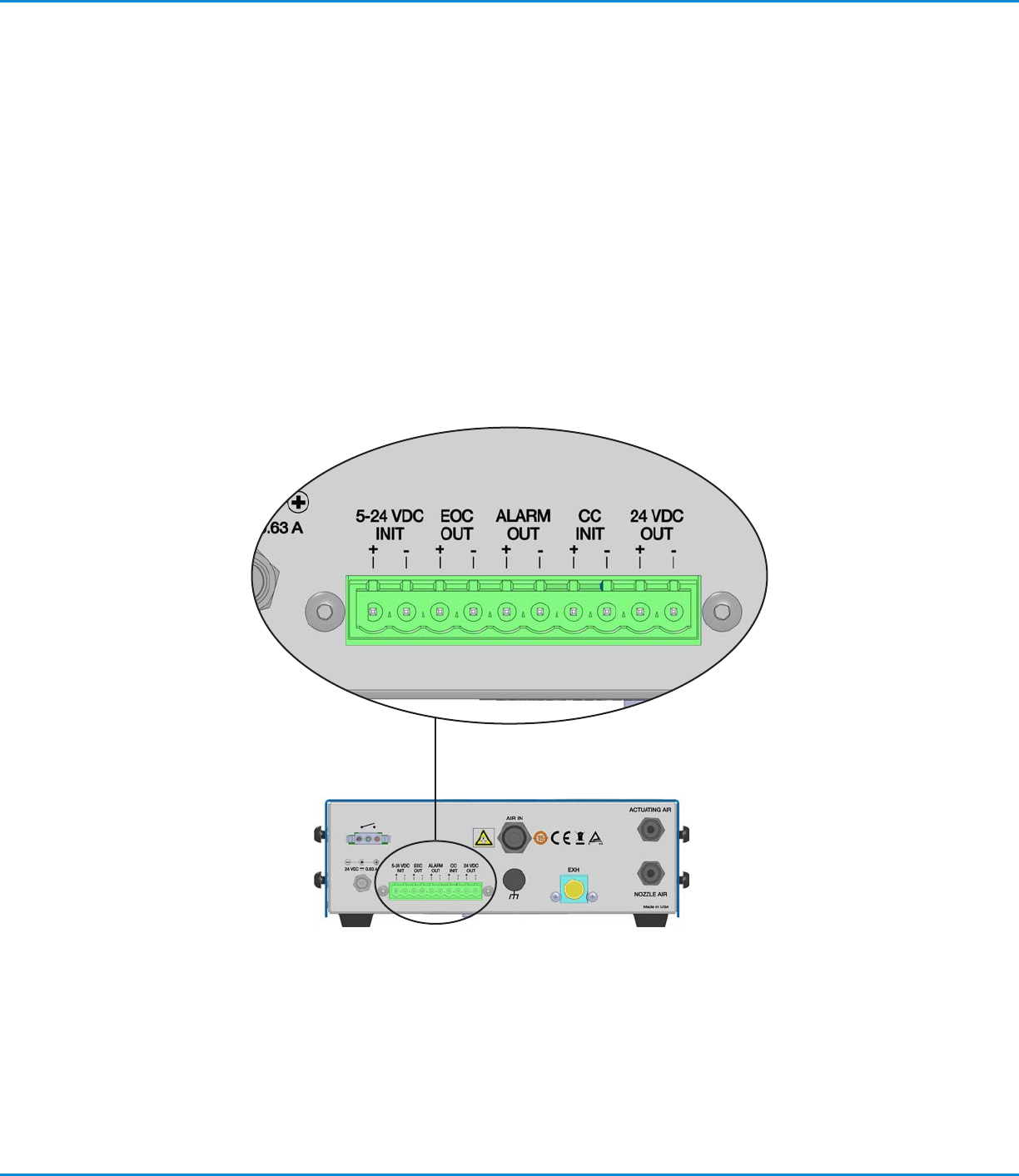

Input/Output-Verbindungen
Die 10 polige Klemmleiste beinhaltet Eingänge für Start (externer Schließer, Fußschalter), 5–24VDC-
Signal sowie Ausgänge für Alarmende, Zyklusende (EOC) und 24VDC-Spannung.
• 5–24 VDC INIT: Dosier-Starteingang wird mit einem 5–24VDC-Spannungssignal aktiviert.
• EOC OUT: Rückmeldesignal am Zyklusende
• ALARM OUT: Schaltung schließt, wenn Alarm-Bedingung eintritt.
• CC INIT: Dosier-Starteingang wird mit einem externen Kurzschluss aktiviert.
• 24 VDC OUT: 24VDC-Spannungsausgang, 100mA
HINWEIS: ALARM OUT und EOC (Zyklusende) sind nur im RUN-Modus aktiv.
